Mesures de température
1.
Placer le commutateur de fonctions sur la position TEMP.
2.

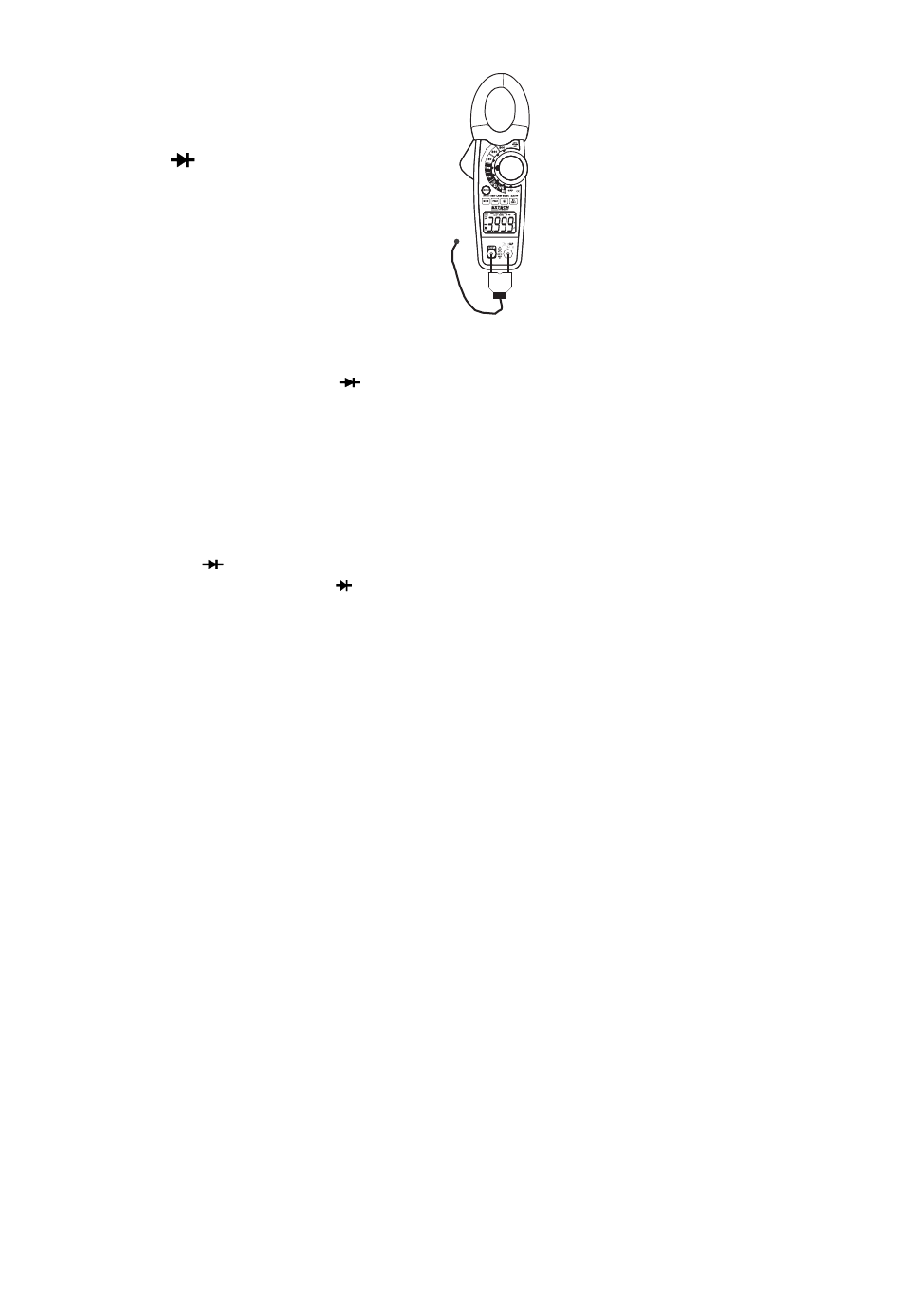

Insérer la tête de la sonde thermométrique dans le connecteur
femelle négatif COM et dans le connecteur femelle positif
V·Ω·CAP·TEMP·Hz·
3.
Placer la tête de la sonde thermométrique sur le dispositif à
tester. Continuer de toucher la partie testée avec la sonde jusqu'à
ce que la lecture soit stable sur l'écran.
4.
Lire les températures sur l'écran. La lecture digitale indiquera un
signe décimal et une valeur décimale corrects.
5.
Utiliser le bouton MODE pour sélectionner
Avertissement: Veiller à enlever la sonde thermoélectrique avant de
passer à des nouvelles mesures afin d'éviter l'électrocution.
Mesures de continuité
1.
Insérer le câble de mesure noir dans la borne négative COM et le câble de mesure
rouge, dans la borne positive V·Ω·CAP·TEMP·Hz·
2.
Placer le commutateur de fonctions sur la position
3.
Utiliser le bouton MODE pour sélectionner la continuité "
changera si le bouton MODE est pressé.
4.
Placer les pointes de sonde au travers du circuit ou de l'élément testé.
5.
Si la résistance est < 40Ω, l'appareil émettra un son
Test de Diodes
1.
Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle négatif
COM et le câble de mesure rouge de la fiche banane dans le connecteur femelle
positif V·Ω·CAP·TEMP·Hz·
2.
Tourner le commutateur de fonctions en position t
sélectionner la fonction de diode si nécessaire (Le symbole de diode apparaîtra sur
l'écran LCD si l'appareil est en mode Diode)
3.
Placer les pointes de sonde sur la diode ou sur la jonction testée. Noter le relevé de
compteur.
4.
Inverser la polarité du câble de mesure en inversant les connexions rouges et noires.
Noter ce relevé.
5.
La diode ou la jonction peuvent être évaluées comme suit :
•
Si un relevé affiche une valeur (typiquement de 0.400V à 0.900V) et l'autre
relevé affiche OL, la diode est bonne
•
Si les deux relevés affichent OL, le dispositif est ouvert.
•
Si les deux relevés sont très petits ou '0', le dispositif est raccourci
(Seulement modèle EX730)
, en tenant compte de la polarité.
o
o
F ou
C.
•)
)
)
7
.
. L'icône sur l'écran
•)
)"
)
. Utiliser le bouton MODE pour
EX710-730-EU_FR V3.0 4/05
