3.5.5 Emplacement pour entraînement - RK MultiControl II duo/quadro

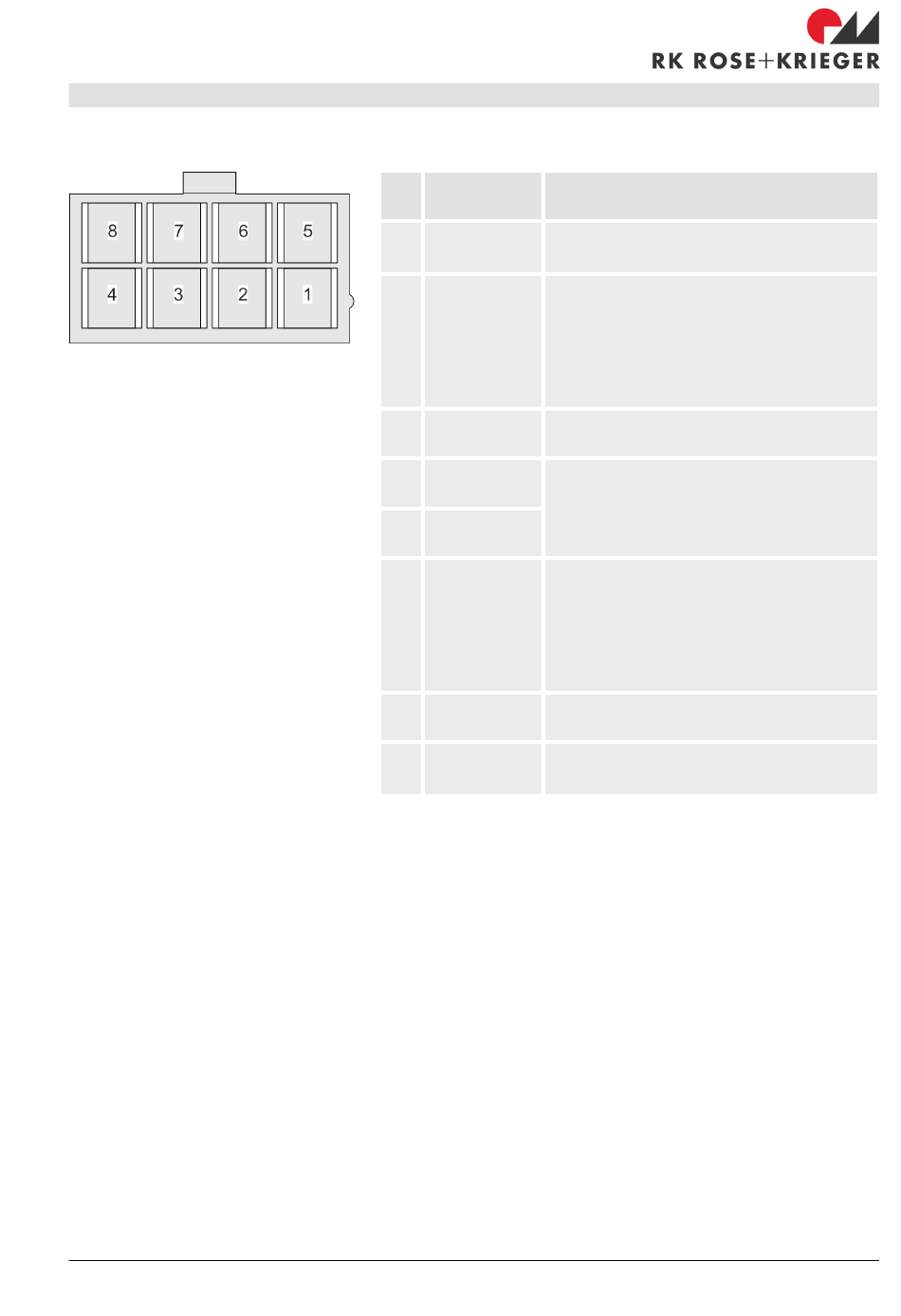

Fig. 15 : Contacts de l'emplacement
pour entraînement
30.11.2022
Raccordements > Emplacement pour entraînement - RK MultiControl II duo/quadro
Bro
che
1
2
3
4
5
6
7
8
Commande RK MultiControl II duo/RK MultiControl II quadro
Fonction Description
n Commande de l'entraînement (sortie)
Moteur +
0 - 28,5 V CC
n
n Entrée de contact de signalisation
n Type de contacts : NF
Fin de course
n Avec une fin de course non actionnée,
en bas
une tension de +12 V CC est présente
n À la position finale, le contact de fin de
course raccordé est ouvert
Alimentation des capteurs à effet Hall et
+ 12 V CC
fins de course (sortie)
Capteur à
n Entrées de signalisation du capteur à
effet Hall A
effet Hall
n Type de sortie du capteur à effet Hall :
Capteur à
collecteur ouvert
effet Hall B
Entrée de contact de signalisation
n
Type de contacts : NF
n
Fin de course
n Avec une fin de course non actionnée,
en haut
une tension de +12 V CC est présente
n À la position finale, le contact de fin de
course raccordé est ouvert
Alimentation des capteurs à effet Hall
Terre
(sortie)
n Commande de l'entraînement (sortie)
Moteur -
0 - 28,5 V CC
n
