Módulo de interfaz E/S

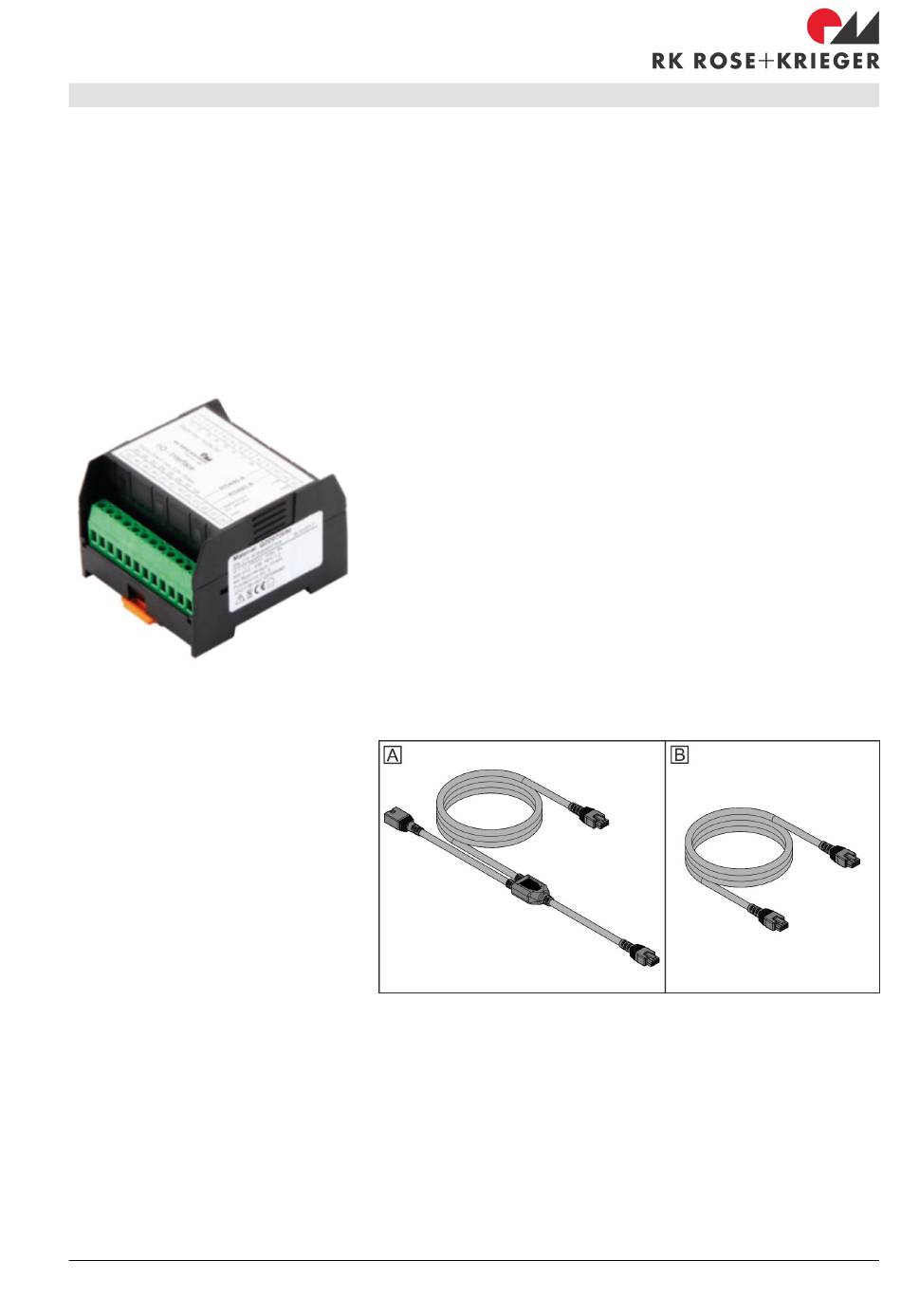

Fig. 7: Módulo de interfaz E/S
Cable de BUS
30.11.2022
Cable alargador para mando a distancia
n
Cable alargador para accionamientos
n
n
Cable en Y para accionamientos de alto consumo de energía
Ä pág. 154
n
Interfaz RKX
n
Cable de mando a distancia con extremo abierto
n
Cable de interfaz DATA con extremo abierto
n
Cable adaptador para mando a distancia con conector DIN
Ä pág. 155
El módulo de interfaz E/S (Fig. 7) sirve para controlar el MultiCon-
trol II a través de entradas digitales discretas (p. ej., desde un
PLC).
El módulo de interfaz E/S transmite al efecto tanto las entradas
digitales en forma de órdenes al MultiControl II como también las
respuestas del mando a las salidas digitales.
Asimismo, el módulo de interfaz E/S transmite la interfaz RS485
en serie del MultiControl II a las entradas y salidas digitales en
ambas direcciones.
Más información:
Ä Capítulo 3.5.6 «Distribución de conexiones - Módulo de
n
interfaz E/S» en la página 160
Ä Capítulo 5.4.6 «Conexión de un módulo de interfaz E/S»
n
en la página 177
Fig. 8: Cable de BUS (ejemplos)
A Cable de BUS (6 m con derivador)
B Cable de BUS (1 m)
El cable de BUS se conecta a la interfaz DATA y sirve para la
conexión en red de varios mandos.
El cable de BUS de 6 m de largo (Fig. 8/A) se utiliza para la cone-
xión en red de hasta 8 mandos.
Mando RK MultiControl II duo/RK MultiControl II quadro
Accesorios > Accesorios opcionales
Ä pág. 155
Estructura y funcionamiento
Ä pág. 154
Ä pág. 154
Ä pág. 155
Ä pág. 155
