Collegamento del modulo inter-
faccia I/O

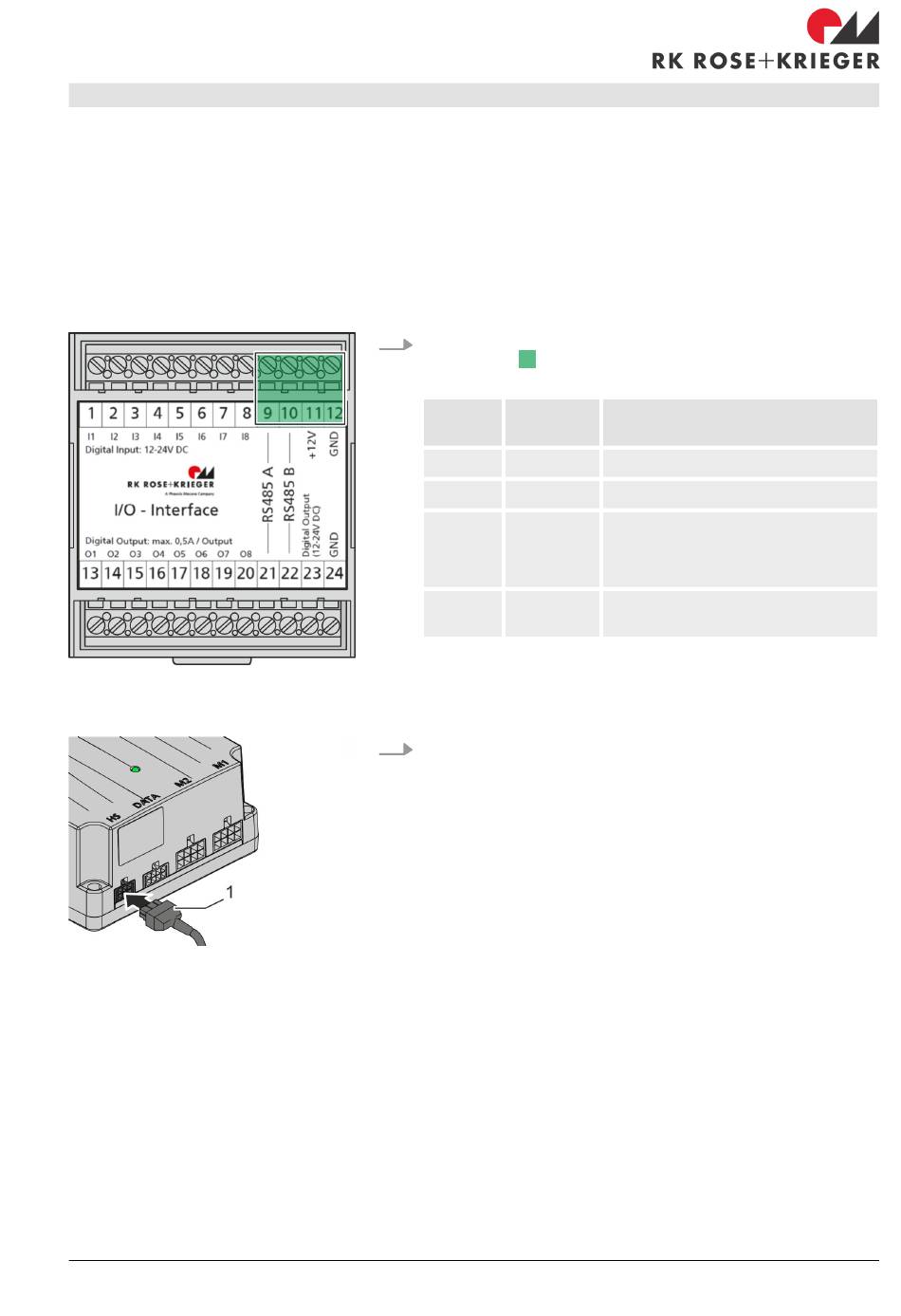

Fig. 28: Collegamento del cavo BUS
di controllo (morsetti)
Fig. 29: Collegamento del cavo BUS
di controllo (controllo)
30.11.2022
Personale:
Dispositivi di protezione:
Presupposto:
n
Il cavo di rete è separato dall'alimentazione di tensione.
1.
Collegare i fili scoperti del cavo BUS di controllo con i mor-
setti (Fig. 28/ ) del modulo interfaccia I/O in base alla
tabella riportata di seguito:
Mor-
setto
9
10
11
12
2.
Inserire il cavo BUS di controllo (Fig. 29/1) nell'interfaccia
telecomando HS.
ð Il modulo interfaccia I/O è collegato.
Controllo RK MultiControl II duo/RK MultiControl II quadro
Collegamento degli accessori > Collegamento del modulo interfaccia I/O
n
Elettricista qualificato
n
Indumenti da lavoro protettivi
n
Calzature di sicurezza
Colore filo Funzione
Giallo
Verde
Rosa
Marrone
BUS di controllo RS485 A
BUS di controllo RS485 B
Alimentazione di tensione logica V
+
9 - 15 V CC, max. 40 mA
Alimentazione di tensione logica,
messa a terra
Montaggio
303
