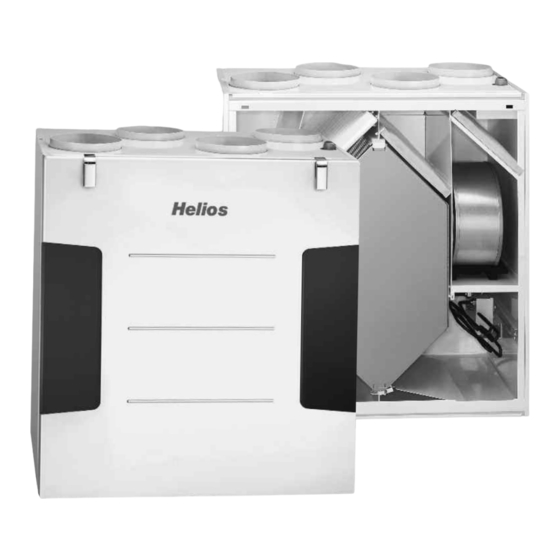

Helios KWL EC 300 W R Notice De Montage Et D'utilisation

Masquer les pouces Voir aussi pour KWL EC 300 W R:

Notice d'utilisation (28 pages)

Notice de montage et d'utilisation (20 pages)

page de 60

/ 60
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

Helios Ventilatoren

MONTAGE- UND BETRIEBSVORSCHRIFT

Kompakte Wandgeräte

mit easyControls

KWL EC 200 W R/L

KWL EC 300 W R/L

- Wärmerückgewinnung und EC-Technik

für zentrale Be- und Entlüftung.

NR. 82 201

Sommaire des Matières pour Helios KWL EC 300 W R

Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 201 Kompakte Wandgeräte mit easyControls KWL EC 200 W R/L KWL EC 300 W R/L - Wärmerückgewinnung und EC-Technik für zentrale Be- und Entlüftung.
Page 2 DEUTSCH MONTAGE- UND BETRIEBSVORSCHRIFT Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Allgemeine Informationen .
Page 3 Herzlichen Glückwunsch zum Erwerb eines Premiumproduktes von Helios Ventilatoren. Als Helios Kunde profitieren Sie von der langjährigen Erfahrung des Unternehmens in der Bran- che und erhalten einen Artikel in Premiumqualität. Alle KWL EC 200/300 W R/L Geräte werden bereits bei der Produktion auf ihre Funktionsfähigkeit geprüft.
Page 4 Luftverteilung (Außenluft/Zuluft und Abluft/Fortluft) zu achten. Des Weiteren muss diese entsprechend dimensioniert sein. Helios bietet regelmäßig Praxisworkshops zu diesem Thema an, in welchen praxisnah zur Planung und Installation alle wichtigen Details vermittelt werden. Die Termine sind auf unserer Website www.heliosventilatoren.de unter Schulung.
Page 5 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Für den bestimmungsgemäßen Betrieb der mit einem Lüftungsgerät mit Wärmerückgewinnung errichteten Lüftungsan- lage müssen eventuell vorhandene Verbrennungsluftleitungen sowie Abgasanlagen von Festbrennstoff-Feuerstätten absperrbar sein. Wir empfehlen vor der Beschaffung eines Unterdruck-Überwachungssystem für Feuerstätten mit dem zuständigen Schornsteinfeger zu sprechen, um eventuelle Wünsche zu berücksichtigen.
Page 6 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Aufstellung KAPITEL 2 Das KWL-Kompaktgerät ist für die „ hängende“ Anordnung zur Installation an der Wand oder zum Einbau in einen Schrank konzipiert und somit für eine Installation innerhalb der Wohnung/Raumeinheit vorgesehen. Aufgrund von MONTAGE Betriebsgeräuschen, die sich je nach Anlagendruck verändern, wird empfohlen das KWL-Gerät im Waschraum, Flur, Technikräumen, Abstellräume oder in Aufenthaltsräumen aufzustellen.
Page 7 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Abb.5 Abb.6 KWL-Gerät Wandschiene Kondensatablauf Während der Heizperiode kondensiert die Feuchtigkeit der Abluft zu Wasser. In Neubauten oder beim Baden, beim Kochen sowie beim Wäschetrocknen kann sich reichlich Kondenswasser bilden. Das Kondenswasser muss frei aus dem Gerät ablaufen können.
Page 8 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L – Montage Kugelsiphon Die Montage erfolgt direkt in der Bodenwanne des Gerätes. 1. Kugelsiphon öffnen, hierzu das Befestigungsteil durch 1/4 Drehung aufdrehen (Abb.9). 2. Befestigungsteil von unten in die Kondensatöffnung stecken, bis die Krallen an der Blechkante der Bodenplatte ein- rasten (Abb.10).
Page 9 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Montage Elektro-Vorheizung KWL-EVH ... W (Zubehör) Vorbereitung: Beide oberen Schnapphaken des Frontdeckels öffnen und diesen abnehmen. Zur besseren Montagefreiheit wird empfohlen, den Wärmetauscher zu entnehmen (Punkt 3.1 beachten)! TIPP 1. Elektro-Vorheizung KWL-EVH ... W (Zubehör) an der vorgesehenen Halterung festschrauben (Abb.16/17). Abb.16 Abb.17 Halterung für...
Page 10 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Anschlussmuffen Die Geräte sind mit vier Muffen (Durchmesser 125 mm) ausgerüstet. Die Rohrleitungen (z.B. IsoPipe IP-125) müssen fest und dicht an die Muffen angeschlossen werden, hierzu ist z.B. der Rohrverbinder RVBD 125 (Best.-Nr. 9640) zu verwenden.
Page 11 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Funktionsschema Abb.24 Erstinbetriebnahme und Einregulierung Nützlicher Hinweis zur Einregulierung! HINWEIS In den Praxisworkshops wird die Einregulierung mittels Druckmessung erklärt. Dies ist die einfachste Möglichkeit, ein KWL EC 200/300 W R/L einzuregeln. Hierfür muss an jedem Anschlussstutzen/Lüftungsrohr (ca. 20 cm nach dem Geräteanschluss) jeweils ein Druckmessstutzen montiert werden, die Druckschläuche müssen zugänglich verlegt sein.
Page 12 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Service und Wartung KAPITEL 3 Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Schaltraumes ist das Gerät allpolig vom SERVICE UND WARTUNG Netz zu trennen! – Gerät fünf Minuten abkühlen lassen bzw. warten, bis die Gebläse ausgedreht sind. WARNUNG –...
Page 13 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Kondensatablauf im Gerät Bei Wartungsmaßnahmen sicherstellen, dass der Kugelsiphon in der Bodenwanne des Gerätes nicht verstopft ist (Punkt 2.2). Dies kann durch Eingießen einer kleinen Menge Wasser in den Siphon überprüft werden. Hierbei darf kein Wasser in elektrische Teile gelangen! ACHTUNG Die Überprüfung bzw.
Page 14 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L 2. Zum Trennen des Elektrokabels die Halterung komplett von der Rückwand abziehen (Abb.33). HINWEIS Anschließend Verschluss drücken und Steckverbindung trennen (Abb.34). Abb.33 Abb.34 Demontage Elektro-Vorheizung KWL-EVH ... W 1. Beide oberen Schnapphaken des Frontdeckels öffnen und diesen abnehmen. 2.
Page 15 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L 3. Kabelverschraubung mit abgeflachter Kante (Abb.39). 4. Kabelverschraubung schräg in Öffnung einführen (Abb.40). Abb.39 Abb.40 Abgeflachte Kante 5. Zweiteilige Kabelverschraubung gegenkontern und festschrauben (Abb.41). 6. Fertig montierte Zugentlastung des elektr. Geräteanschlusskabels (Abb.42) Abb.41 Abb.42 Sonstiges Zubehör...
Page 16 KWL EC 200 W R rechte Geräteausführung ABMESSUNGEN Maße in mm Abb.44 KWL EC 200 W L linke Geräteausführung Maße in mm Abb.45 KWL EC 300 W R rechte Geräteausführung Maße in mm Abb.46 KWL EC 300 W L linke Geräteausführung Maße in mm...
Page 17 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Standard Anschlussplan SS-1042 KAPITEL 5 Abb.47 SCHALTPLAN VERDRAHTUNGSPLAN...
Page 18 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Verdrahtungsplan für KWL EC 200/300 W R/L Abb.48...
Page 19 Montage- und Betriebsvorschrift Kompakte Wandgeräte KWL EC 200/300 W R/L Gerätetypenschild Technischen Daten des KWL-Geräts sind dem Gerätetypenschild zu entnehmen. Typenschildbeispiel Abb.49 Zeichenschlüssel Typenschild: Herstelleradresse Nennstrom Ventilator [A] Ausführung: Spannungsbereich [V] KWL EC = Typenbezeichnung Temperatur 300 = Baugröße Nennleistung Vorheizung [kW] W = Wandgerät Nennstrom Vorheizung [A] L = linke Geräteausführung oder...
Page 20 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
Page 21 Helios Ventilation Systems INSTALLATION AND OPERATING INSTRUCTIONS No. 82 201 Compact wall-mounted units with easyControls KWL EC 200 W R/L KWL EC 300 W R/L - heat recovery and EC technology for central ventilation...
Page 22 ENGLISH INSTALLATION AND OPERATING INSTRUCTIONS Table of Contents CHAPTER 1. GENERAL INSTALLATION AND OPERATING INSTRUCTIONS Page 1 General information Page 1 Warning and safety instructions Page 1 Important technical information Page 1 Guarantee and liability claims Page 1 Certificates - guidelines Page 1 Receipt Page 1...
Page 23 Congratulations You have chosen a product from Helios Ventilation Systems. This means that you have purchased a premium product and you will benefit from our many years of experience. All KWL EC 200/300 W R/L units have been tested at every stage of production. Not only has the obvious function (e.g. the fans running) been tested, but also the functions which you, as the customer, cannot test.
Page 24 The proper installation and adjustment of all components (units and peripheral devices) are extremely important. Helios offers regular practical workshops on this topic; here you will find all the important details in a TIP! practical environment. The dates can be found on our website www.heliosventilatoren.de under training.
Page 25 Protection to 41 kg Weight approx. SS-1042 Connection according to circuit diagram Plastic Cross counter flow heat exchanger KWL EC 300 W R/L 1 ~ 230 V/50 Hz Voltage/Frequency 1.3 A Rated current – ventilation 4.4 A Rated current – pre-heater 1.8 A (5.7 incl.
Page 26 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Assembly CHAPTER 2 The KWL compact unit is suitable for “hanging”, for wall installation and therefore intended for installation within a residential/room unit. Due to operating noises which change according to system pressure, it is INSTALLATION recommended to install the KWL unit in the washing room, utility rooms or storerooms.
Page 27 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Condensation outlet During the heating period, the humidity of the extract air condenses to water. In new buildings or while having a bath or sauna as well as with laundry-drying, plenty of condensate can be formed. The condensation must be able to run off freely from the unit.
Page 28 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions – Installation of ball siphon The ball siphon is installed in the bottom reservoir of the unit. 1. Open ball siphon, turn the mounting part a 1/4 turn (Fig.9). 2.
Page 29 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Installation of electric pre-heater KWL-EVH … W (accessories) Preparation: Open and remove both upper snap-in hooks on the front cover. ☞ It is recommended that the heat exchanger is removed for improved freedom of movement during assembly (observe section 3.1)! 1.
Page 30 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Connecting spigots The units are supplied with four spigots (diameter 125 mm). A secure and tight connection to the spigots is required (e.g. IsoPipe IP-125), the connector RVBD 125 (Order No. 9640) must be used in this respect.
Page 31 ☞ NOTE The adjustment by means of pressure measurement is explained in the Helios practical workshops, and this is the easiest way to adjust a KWL EC 200/300 W R/L. In this respect, a pressure measuring connector must be mounted to each connecting socket/ventilation pipe (approx. 20 cm past the unit connection), and the pressure hoses must be readily accessible.
Page 32 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Service and maintenance CHAPTER 3 SERVICE AND MAINTENANCE All work must be carried out with the equipment fully isolated from the power supply!. – Allow the unit to cool down or wait for five minutes until the fans have turned off. WARNING –...
Page 33 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Condensation outlet In connection with maintenance, make sure that the condensation outlet in the bottom reservoir is not clogged (section 2.2). You may check it by pouring a little water into the reservoir. Do not let water flow into electrical parts! ☞...
Page 34 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions 2. In order to separate the electric cable, completely remove the mounting bracket from the rear wall (Fig.33). Then press the tab and separate plug connection (Fig.34). Removal of electric pre-heater KWL-EVH ... W 1.
Page 35 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions 3. Screwed cable gland with tapered edges (Fig.39). 4. Screwed cable gland into opening at an angle (Fig.40). 5. Re-counter and screw two-part screwed cable gland (Fig.41). 6. Ready-assembled cable anchorage for the elec. unit connection cable (Fig.42) Other accessories KWL-BE Control element Slide switch (flush-mounted) with operation display...
Page 36 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Dimensions CHAPTER 4 DIMENSIONS...
Page 37 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Standard connection diagram SS-1042 CHAPTER 5 CIRCUIT DIAGRAM WIRING DIAGRAM...
Page 38 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Wiring diagram for KWL EC 200/300 W R/L...
Page 39 Compact wall-mounted units KWL EC 200/300 W R/L Installation and operating instructions Unit type plate Technical data for the KWL unit can be found on the unit type plate. Type plate example Type plate key: Manufacturer's address Rated current Ventilator [A] Version: Voltage range [V] KWL EC = type designation...
Page 40 D HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen F HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
Page 41 NOTICE DE MONTAGE ET D’UTILISATION N° 82 201 Groupe VMC double flux compact équipé de la régulation easyControls KWL EC 200 W R/L KWL EC 300 W R/L - Ventilation double flux centralisée avec récupération de chaleur et moteurs EC.
Page 42 FRANÇAIS NOTICE DE MONTAGE ET D’UTILISATION Sommaire CHAPITRE 1. INFORMATIONS GÉNÉRALES ........... .Page 1 Informations importantes .
Page 43 Félicitations Vous venez d’acquérir un produit Helios Ventilateurs. Vous avez donc opté pour un produit de qualité dont vous profiterez pendant de nombreuses années. Toutes les centrales KWL EC 200/300 W ...R/L ont été testées dans leur intégralité par notre service fabrication. Ces tests ne s’arrêtent pas aux fonctionnalités visibles de l’appareil (comme par ex.
Page 44 Une installation dans les règles de l’art de tous les composants (centrale et périphérie) est indispensable. Helios propose régulièrement des ateliers pratiques complets sur ce thème. Renseignez-vous auprès de votre correspondant Helios. Des réalisations non-conformes et/ou des conditions d’installation et de fonctionnement défavorables peuvent conduire à...
Page 45 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Les centrales double flux ne doivent pas fonctionner simultanément avec un foyer à combustible solide ni dans un logement avec des chaudières atmosphériques dont l’extraction des fumées est raccordée sur une VMC. Pour le bon fonctionnement d'une installation de ventilation double flux, il est indispensable de pouvoir fermer temporairement les conduits d’évacuation des fumées et des gaz de combustion.
Page 46 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Montage - Disposition CHAPITRE 2 La centrale KWL EC est conçue pour être montée en position « murale » en local technique, armoire ou directement dans le logement. En raison des bruits de fonctionnement qui peuvent varier selon la pression du réseau, il est recom- MONTAGE mandé...
Page 47 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Fig. 5 Fig. 6 Centrale KWL Console de montage Évacuation des condensats Pendant la saison de chauffe, l'air extrait humide peut condenser dans l'échangeur et se transformer en eau. La condensation peut être importante, surtout dans un bâtiment neuf ou rénové, ou après un bain, une douche, une lessive par exemple.
Page 48 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L – Montage du siphon à boule Le montage se fait directement sur le bac de récupération de la centrale. Douille de fixation 1. Ouvrir le siphon à boule, dévisser la douille de fixation d’un quart de tour (fig. 9). avec joint 2.
Page 49 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Montage de la résistance électrique de préchauffage KWL-EVH... W (accessoire) Préparation: Ouvrir les deux ferrmetures à grenouillères sur le haut de la porte avant de l’appareil pour retirer la façade. Pour un montage plus facile, nous recommandons le retrait de l’échangeur (voir section 3.1)! ASTUCE 1.
Page 50 fNotice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Raccordement des conduits L’appareil est équipé de quatre raccords femelle (diamètre 125). Les conduits d’air (par ex. IsoPipe 125) doivent être raccordés de façon fixe et étanche aux raccords. Insérer le manchon avec joints RVBD 125 (Réf. N° 9640). Pour chaque type de centrale, la disposition des conduits de ventilation doit se faire selon les schémas 22 et 23.
Page 51 Note importante pour le paramétrage! NOTE Lors des ateliers pratiques Helios, il est expliqué comment configurer facilement la régulation de la centrale KWL EC 200/300 W R/L grâce à la mesure de pression. Des mesures de pression doivent être prises à chaque raccord/conduit d’air (à...
Page 52 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Nettoyage et entretien CHAPITRE 3 NETTOYAGE ET Mettre impérativement l’appareil hors tension avant tout travail d’entretien ou à l’ouverture du boîtier de ENTRETIEN commande. – Laisser refroidir l’appareil 5 minutes et attendre l’arrêt complet des ventilateurs. AVERTISSEMENT –...
Page 53 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Évacuation des condensats dans l'appareil Lors des interventions de maintenance, vérifier que le siphon à boule du bac de récupération n’est pas bouché (voir section 2.2). À vérifier en versant une petite quantité d’eau dans le siphon. Veiller à...
Page 54 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L 2. Pour débrancher le câble électrique, enlever le connecteur de la plaque du fond (fig. 33). NOTE Appuyer ensuite sur les clips connecteurs et sortir la fiche (fig.34). Fig.
Page 55 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L 3. Presse-étoupe avec méplat (fig. 39). 4. Introduire le presse-étoupe de biais dans l’ouverture (fig. 40). Fig. 39 Fig. 40 Méplat 5. Serrer les contre-écrous (fig. 41). 6.
Page 56 Version gauche air extérieur air soufflé air rejeté air repris siphon à boule Dim. en mm Fig. 45 KWL EC 300 W R Version droite air rejeté air repris air extérieur air soufflé siphon à boule Dim. en mm Fig. 46...
Page 57 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Schéma de branchement standard SS-1042 CHAPITRE 5 Fig. 47 SCHÉMAS DE BRANCHEMENT ET DE RACCORDEMENT...
Page 58 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Schéma de raccordement KWL EC 200/300 W R/L Fig. 48 X3 air extérieur/soufflé X4 air repris/rejeté (N), moteur d’extraction = X1.12, moteur soufflage = X1.15 (L), moteur d’extraction = X1.11, moteur soufflage...
Page 59 Notice de montage et d’utilisation Groupe double flux compact KWL EC 200/300 W R/L Plaque signalétique Les caractéristiques techniques de l’appareil sont précisées sur la plaque signalétique. Exemple Fig. 49 Explications: Fabricant Courant nominal ventilateur [A] Désignation appareil: Tension alimenation [V] KWL EC = Type Temperature 300 = Taille...
Page 60 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
