OPÉRATIONS DE MISE AU POINT
3.1
LIMITEUR DE VITESSE
L'interrupteur de sécurité du limiteur de vitesse est déjà réglé en usine. Sa position est fixée par coloration
scellant et ne peut pas être modifiée.
Le réglage de l'interrupteur de sécurité sur le limiteur de vitesse n'est pas nécessaire.
3.2
TENDEUR PAR CONTREPOIDS
a) en présence du tendeur avec contrepoids horizontal ou vertical, avec fixation à la guide:
déplacer la bride du tendeur par contrepoids de façon à ce que l'interrupteur de sécurité (Fig. 1 et Fig. 2, Pos.1)
●
ne soit pas actionné.
En même temps, tenir compte de l'allongement du câble!
Sur l'interrupteur de sécurité, régler la position de raccordement sur les fentes en direction verticale
●
(Fig.1 e Fig.2, Pos. 2)
Après le montage, décrocher le câble de tension et contrôler le fonctionnement du contact, en déplaçant le
●
bras de tension. Successivement fixer la position par coloration scellant ou par une substance similaire.
Après l'embrayage, la goupille de déclenchement de l'interrupteur de sécurité doit être rétablie manuellement
●
dans la position de départ.
b) en présence du tendeur avec contrepoids vertical et avec fixation au sol:
déplacer l'étrier de fixation de l'interrupteur de sécurité en sens vertical (Fig. 3 – Pos. 1) de façon à ce que
●
l'interrupteur de sécurité ne soit pas actionné.
Sur l'interrupteur de sécurité régler la position horizontale de branchement sur les ajours (Fig. 3 – Pos. 2).
●
Une fois le montage effectué, décrocher le câble de tension et contrôler le fonctionnement du contact en
●
déplaçant lentement vers le bas le contrepoids sur les guides et en prêtant la maxime attention. Ensuite, fixer
la position par coloration scellant ou par substance similaire.
Après avoir exécuté l'embrayage, la goupille de déclenchement de l'interrupteur de sécurité doit être reculée
●
en position de départ.

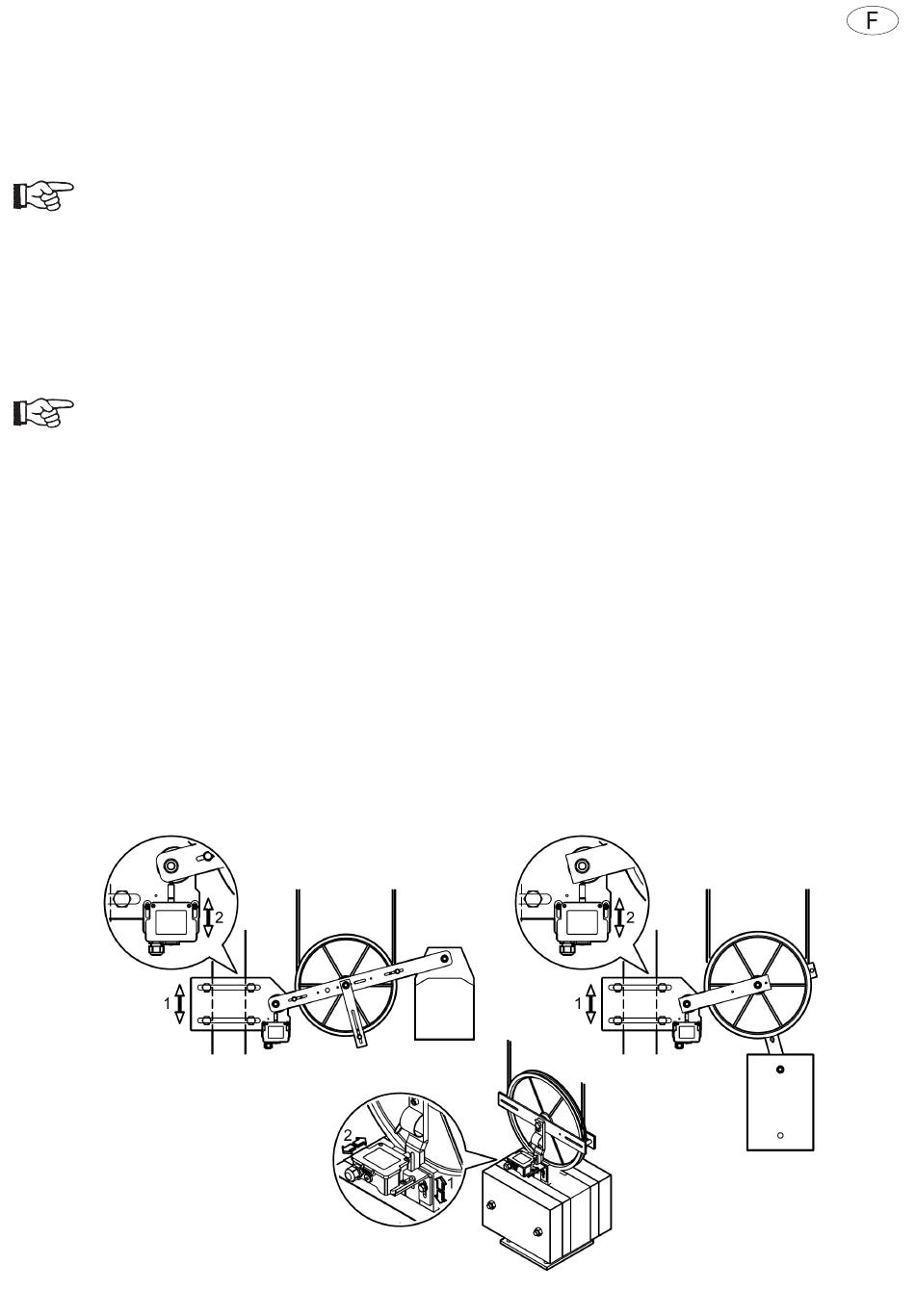

Fig. 1
Fig. 3
Fig. 2
47
