Thule 575 Mode D'emploi

Thule 575 Mode D'emploi

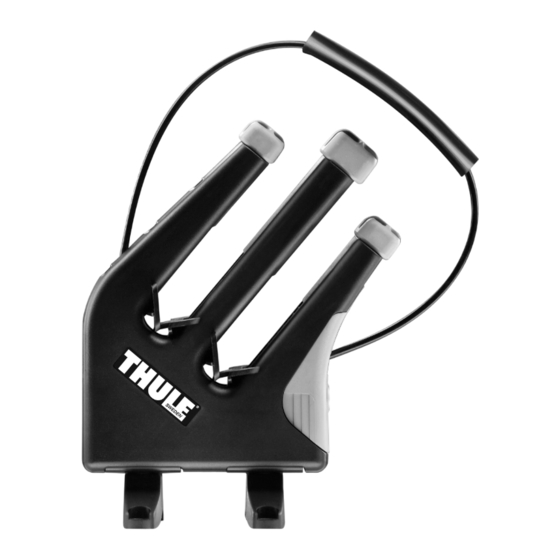

Porte-surf des neiges conception à montage universel
Masquer les pouces
1
2
3
4
5
6
7
8
9

Publicité

Liens rapides

Télécharger ce manuel
A
part
pièce
parte
A
Snowboard Carrier / Porte-surf / Portatablanieve
B
Rubber Blocks / Cales en caoutchouc / Bloques de caucho
C
M6 Tamperproof Button Head Screw / Vis d'assemblage à tête ronde de sécurité M6 / Tornillo de cabeza redonda M6 inviolable
D
M6 Square Nut / Écrou carré M6 / Tuerca cuadrada M6
E
Board Support / Support de planche / Soporte para la tablanieve
F
Keys / Clés / Llaves
G
Tamperproof Wrench / Clé pour vis de sécurité / Llave inviolable
H
Locking Cable / Câble de sécurité / Cable de seguridad
I
Bottom Clamp / Fixation inférieure / Abrazadera inferior
J
Barrel Nut / Manchon fileté / Tuerca cilíndrica
K
Board Protector / Protecteur de planche / Protector para la tablanieve
1
• Rotate clamps perpendicular to snowboard carrier.
Faites pivoter les fixations de manière à ce qu'elles soient perpendiculaires au porte-surf.
Gire las abrazaderas perpendiculares al portatablanieve.

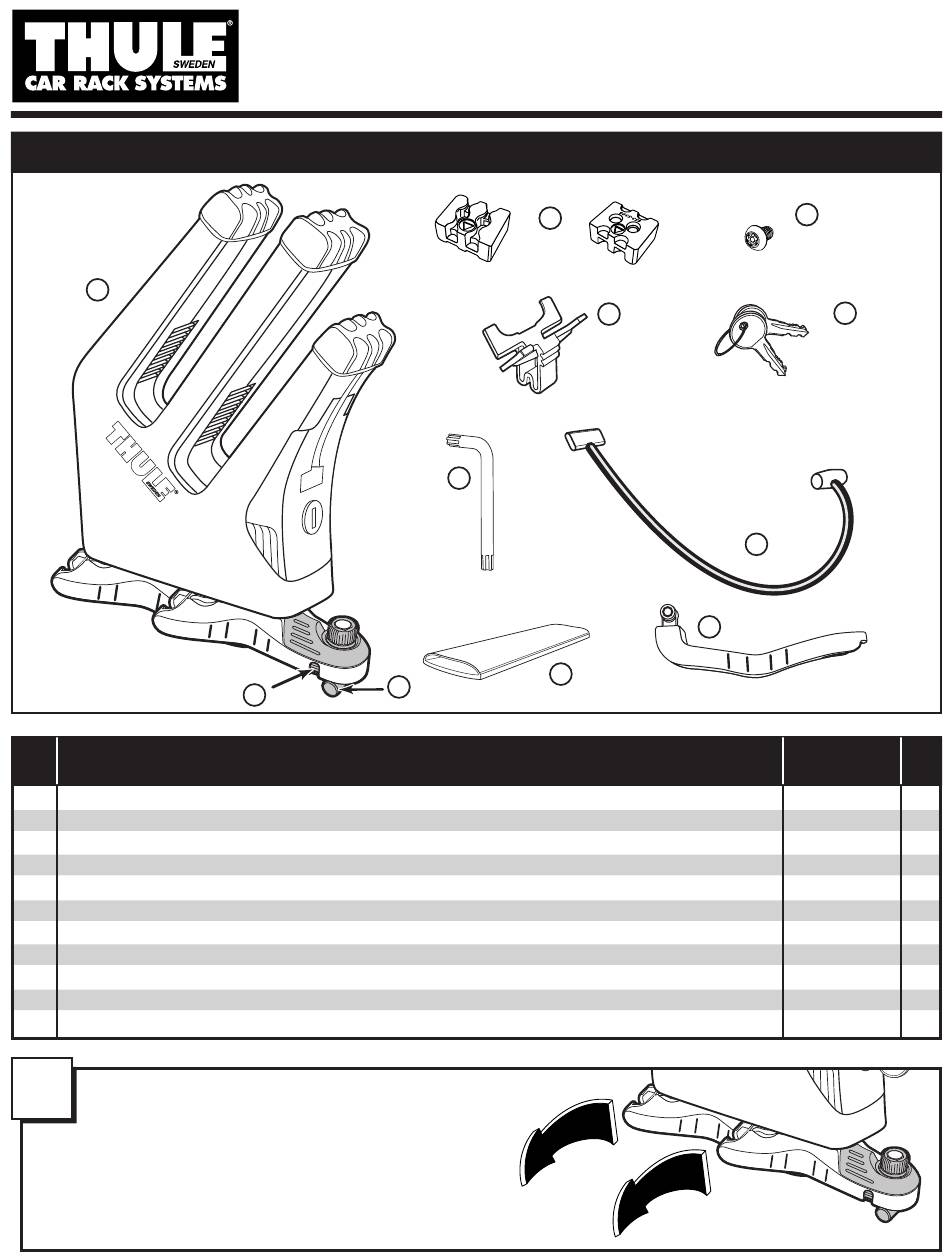

575 SNOWBOARD CARRIER UNIVERSAL MOUNTING DESIGN
PORTE-SURF DES NEIGES 575 CONCEPTION À MONTAGE UNIVERSEL
PORTATABLANIEVE 575 DISEÑO UNIVERSAL DE MONTAJE
PARTS INCLUDED / PIÈCES INCLUSES / PIEZAS INCLUIDAS
J
D
description
description
descripcion
B
E
G
K
C
F
H
I
part number
numéro de pièce
numero de parte
–
853-5384-02
853-5269-03
853-5385
853-2184
–
853-5270-02
753-1498
853-5379-02
853-0446-02
853-2196
qty.
qté
cant.
2
16
4
4
4
2
1
2
4
4
2

Publicité

loading

Manuels Connexes pour Thule 575

Sommaire des Matières pour Thule 575

  • Page 1 575 SNOWBOARD CARRIER UNIVERSAL MOUNTING DESIGN PORTE-SURF DES NEIGES 575 CONCEPTION À MONTAGE UNIVERSEL PORTATABLANIEVE 575 DISEÑO UNIVERSAL DE MONTAJE PARTS INCLUDED / PIÈCES INCLUSES / PIEZAS INCLUIDAS part description part number qty. pièce description numéro de pièce qté parte...
  • Page 2 Recherchez votre véhicule dans le tableau d’adaptation fourni. following page for proper placement of Fit Wedges. Barre de toit carrée de Thule – Reportez-vous à “C” de la page Busque su vehículo en la tabla de ajuste adjunta. suivante pour un placement correct des cales de réglage.
  • Page 3 Fit Setting A Réglage A Ajuste A FM1 Fat Mouth Fit Chart – EXAMPLE FIT – Tableau de réglage de FM1 Fat Mouth – EXEMPLE DE RÉGLAGE – Part # Tabla de ajuste de la abrazadera FM1 Fat Mouth VISIBLE –...
  • Page 4 Fit Setting C Réglage C Ajuste C FM1 Fat Mouth Fit Chart – EXAMPLE FIT – Tableau de réglage de FM1 Fat Mouth – EXEMPLE DE RÉGLAGE – Tabla de ajuste de la abrazadera FM1 Fat Mouth – EJEMPLO DE AJUSTE – Part # Part # VISIBLE...
  • Page 5 • Hinge side faces front of vehicle. Le côté à charnière doit faire face à l’avant du véhicule. • Assemble bottom clamp El lado de la bisagra está orientado hacia la parte onto top clamp. anterior del vehículo. Assemblez la partie inférieure de la fixation sur la partie supérieure.
  • Page 6 Tighten security screw to deter theft. • Open and close cam lever several times to seat rubber fit wedges. Serrez la vis de sécurité pour éviter les vols. Ouvrez et fermez le levier à came plusieurs fois pour asseoir les cales de Apriete el tornillo de seguridad para desalentar los robos.
  • Page 7 • Check that the locking cables are correctly fitted. Remember to hold the locking cables when loading and unloading the boards. Vérifiez si les câbles de sécurité sont correctement placés. N’oubliez pas de les maintenir lors du chargement et du déchargement des planches de surf. Revise que los cables de seguridad estén correctamente ajustados.
  • Page 8 Thule. No transporte más de 75 kg (165 lb.) en los limit. Total load = cargo weight plus weight of de Thule. Ne transportez pas plus de 75 kg (165 lb) sur les portacargas Thule. Los portacargas Thule no incrementan accessories used to carry cargo.
