Choix du site de l'installation
Maintenez l'unité avec les 4 supports de suspension lors de l'ouverture et du déplacement du boîtier. N'exercez pas de pression
sur les autres pièces, à savoir la tuyauterie (réfrigérant, drain, etc.) et la bride de sortie d'air.
Si la température ou le degré hygrométrique à l'intérieur du plafond peut s'élever au-dessus de 86°F (30°C) ou HR 80%
respectivement, ajoutez une isolation supplémentaire à l'unité.
Utilisez de la mousse de polyéthylène comme isolant et assurez-vous que son épaisseur est d'au moins 3/8 inch (10mm), et qu'elle
s'adapte à l'intérieur de l'ouverture au plafond.
• Avant de choisir le site de l'installation, obtenez l'approbation de l'utilisateur.
L'unité intérieure doit être placée dans un endroit où:
1) l'entrée d'air et la sortie d'air ne sont pas obstruées,
2) l'unité n'est pas directement exposée à la lumière directe du soleil,
3) l'unité se trouve loin de toute source de chaleur ou de vapeur,
4) il n'existe aucune source de vapeur d'huile de mouvement (cela peut raccourcir la durée de vie de l'unité intérieure),
5) l'air froid/chaud est distribué dans toute la pièce,
6) l'unité est éloignée des lampes fluorescentes de type allumage électronique (onduleur ou type de démarrage rapide), car
elles peuvent affecter la portée de la télécommande,
7) aucun équipement de blanchisserie ne se trouve à proximité,
8) La purge peut être effectuée sans aucun problème,
9) le poids de l'unité intérieure peut être supporté de manière adéquate,
10) le mur et la surface inférieure du plafond ne sont pas considérablement inclinés,
11) De l'espace peut être laissé pour l'installation et les travaux d'entretien,
12) il n'y a pas de risque de fuite de gaz inflammable,
13) la longueur requise de la tuyauterie intérieure et extérieure n'excède pas la longueur maximale spécifiée (voir le manuel
d'installation fourni avec l'unité extérieure pour plus de détails).

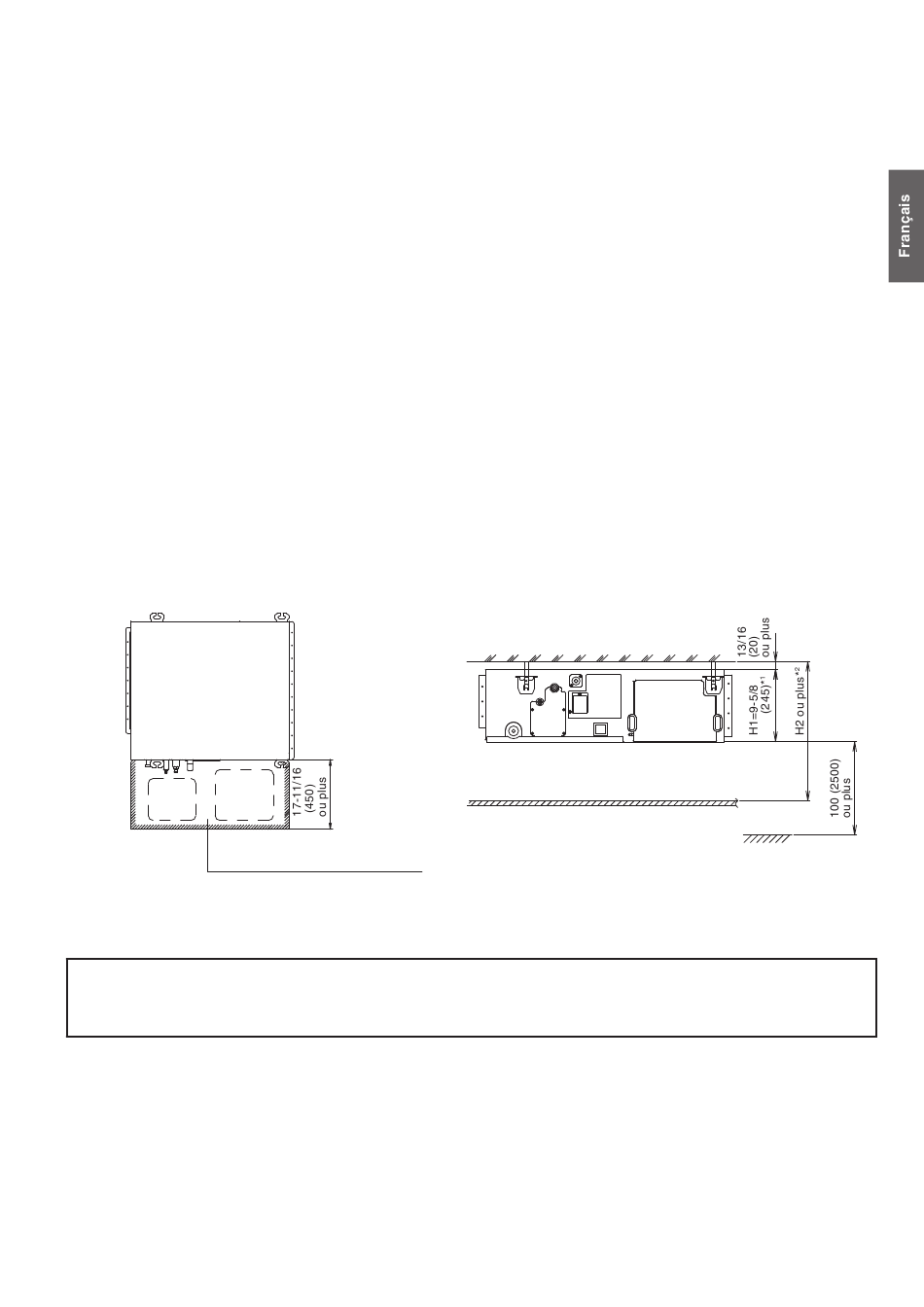

Espace de
maintenance
Espace de
pour les
maintenance
composants
pour le bac
électriques
d'évacuation
Garantissez l'espace de
maintenance pour le bac d'évacuation
et les composants électriques.
*1 La dimension H1 indique la hauteur du produit.
*2 Garantissez une pente descendante d'au moins 1/100 spécifiée en "8. Travail de la tuyauterie d'évacuation" (page 8) et
déterminez la dimension H2.
<Exemple de panne>
S'il y a un obstacle sur le passage de l'air ou si un espace d'installation suffisant n'est pas fourni, l'unité intérieure provoquera
une réduction du volume d'air et aspirera l'air qui est soufflé à l'extérieur de l'unité intérieure, provoquant ainsi une perte de
performance ou bien coupant fréquemment le thermostat.
Utilisez des boulons de suspension pour l'installation. Vérifiez que le plafond soit suffisamment
solide pour supporter le poids de l'appareil. S'il existe un risque, renforcez le plafond avant
d'installer l'appareil.
■
Français
[ Exigences de l'emplacement de l'installation ]
Plafond
Sol
unité : inch (mm)
4
