Réglage De La Vitesse De Fermeture; Particularité Avec Des Portes À Paumelles À Boulons À Œillet - Dictator RTS d Notice De Montage

Réglage de la vitesse de
fermeture

Particularité avec des
portes à paumelles à
boulons à œillet
max. 35 30 - 35
Paumelles à boulons à œillet
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 1113

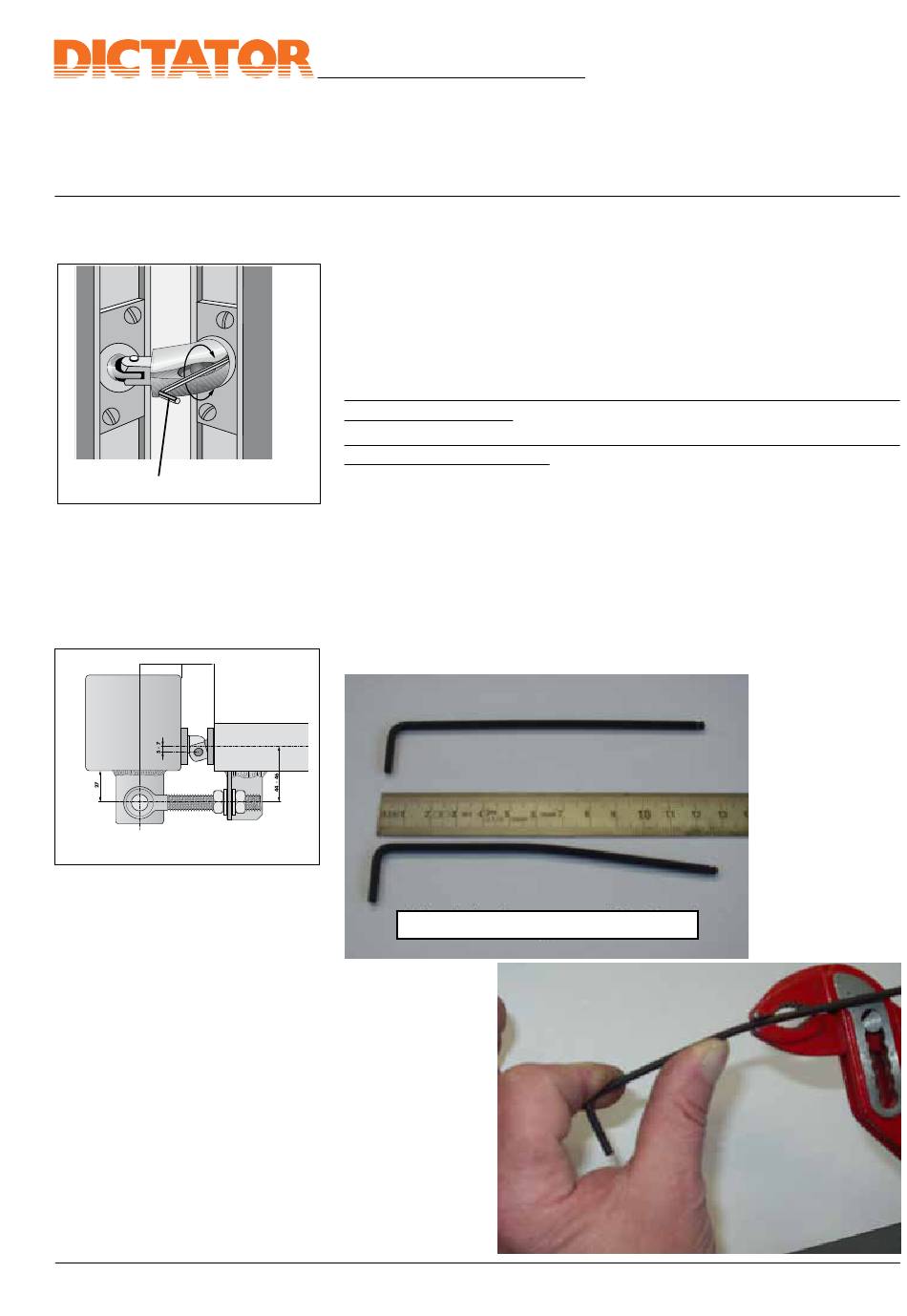

1) Ouvrir la porte à env. 45° jusqu'à 90°.
2) Entrez la clé Allen
dans le perçage incliné de l'articulation jusqu'à ce que la clé prenne l'encoche
3) En usine on ajuste une amortisation moyenne. La gamme de réglage totale
consiste d'env. 3 tours.
Pour éviter des endommagements ou qu'on dévisse le dispositif de réglage sans
le vouloir, le composant est sécuré par un circlip. Qand on dévisse le dispositif
de réglage, la position finale se note clairement par une résistance plus forte.
Tourner la clé dans le sens des aiguilles d'une montre : vitesse plus lente (=
amortissement plus fort)
Tourner la clé contre le sens des aiguilles d'une montre : vitesse plus rapide
(= amortissement plus faible)
ATTENTION: Après chaque demi-tour (180°) de la clé, on devrait vérifier la
Ill. 9
vitesse de fermeture de la porte
Avec des portes à paumelles à boulons à œillet il peut s'arriver que la clé Allen
n'encoche pas, parce que l'articulation en plastique n'est pas pliée tant qu'avec
des paumelles normales. Pour pouvoir ajuster le ferme-porte RTS il faut plier la
clé Allen 
Ferme-porte tubulaire RTS long
 (ø 3 mm, mini 120 mm de longueur) avec son côté long
.
un peu (voir les illustrations 10 et 11).
Plier dans un angle d'env. 10°
Notice de montage
Ill. 10
Ill. 11
