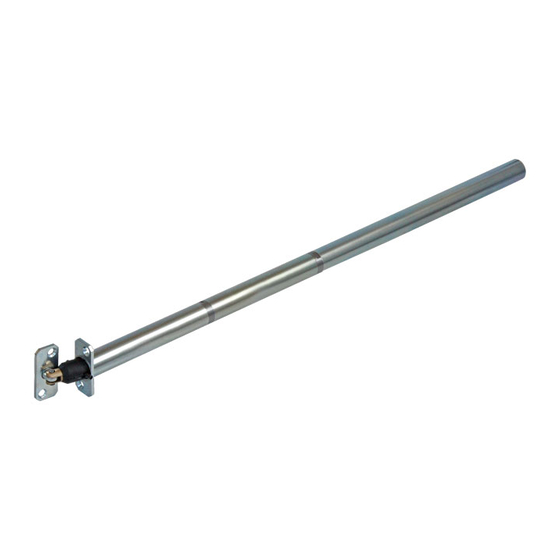

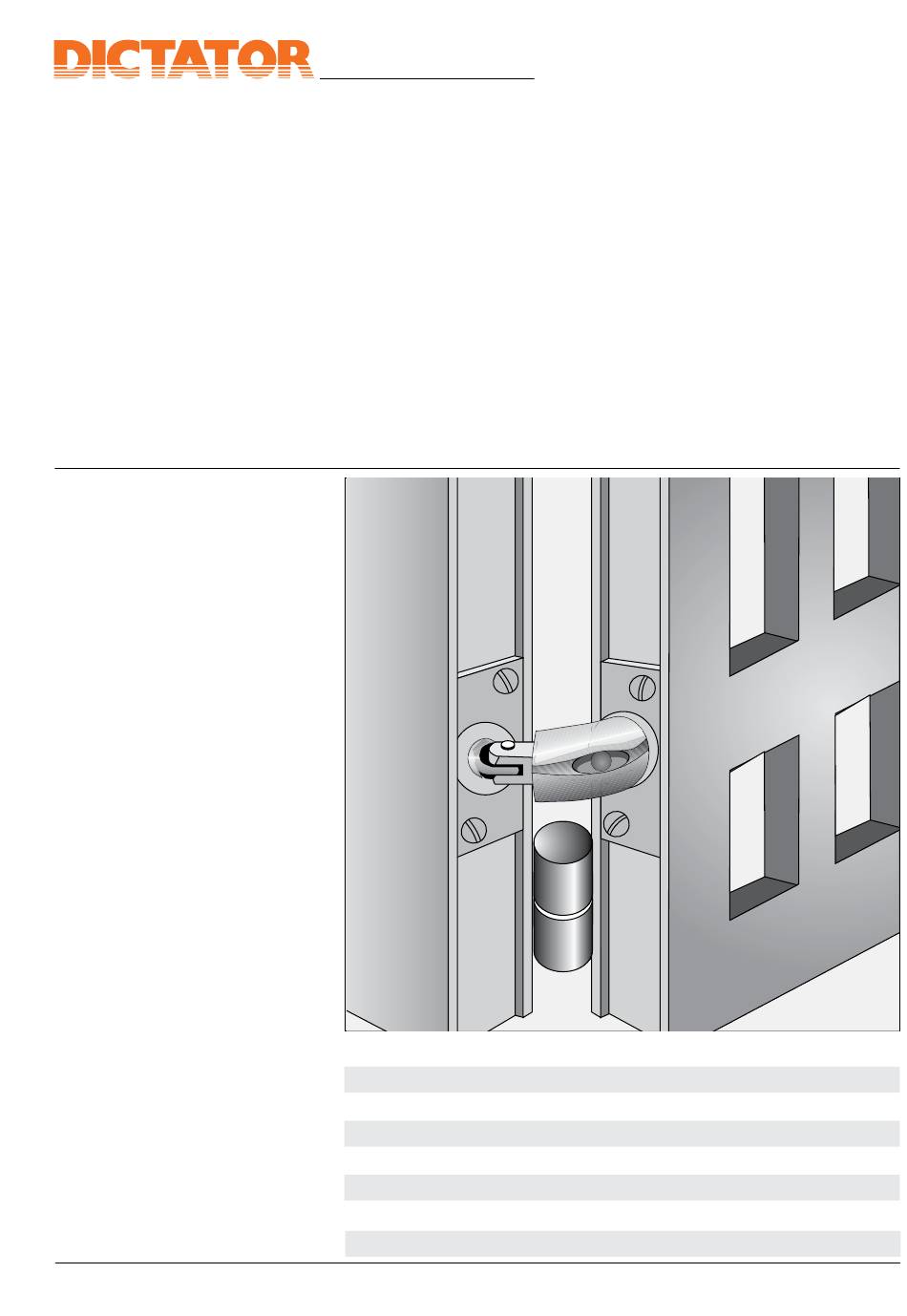

Le ferme-porte tubulaire DICTATOR RTS est
encastré dans la porte et donc pratiquement
invisible. Le gond est visible seulement
lorsque la porte est ouverte.
Le ferme-porte tubulaire RTS s'utilise
beaucoup dans des portes extérieures
(portes de jardin, portes d'accès à des zones
industrielles). Ces portes normalement n'ont
pas d'huisserie au-dessus de la porte, où
l'on pourrait fixer le bras d'un ferme-porte
normal. Le montage invisible le protège
des intempéries et du vandalisme.
Le ferme-porte tubulaire RTS est conçu
surtout pour des portes en acier et en
aluminium. Il peut être monté aussi dans
les traverses de portes existantes. Pour
des portes en bois d'une épaisseur mini
de 40 mm, le RTS est disponible avec des
plaques de montage particulières.
Son articulation, résistante à l'abrasion,
est flexible, ce qui permet l'utilisation du
ferme-porte sur des portes avec différentes
charnières. Cependant il faut observer
certaines cotes de montage (voir les pages
suivantes). Selon le type de paumelle on
peut ouvrir la porte jusqu'à 180°.
Données techniques
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 1113
DICTATOR Ferme-porte RTS
Le ferme-porte tubulaire et "invisible"
Matériel
Angle d'ouverture
Poids maxi. du vantail
Hauteur du vantail
Largeur du vantail
Types de portes
Vitesse de fermeture
Ferme-porte tubulaire RTS d / e long
acier
maxi 180° (dépend de la porte /des paumelles)
jusqu'à 80 kg
jusqu'à 2500 mm
750 mm jusqu'à 1150 mm
portes en acier, en aluminium et en bois
réglable
Notice de montage
Page 02.027.00
