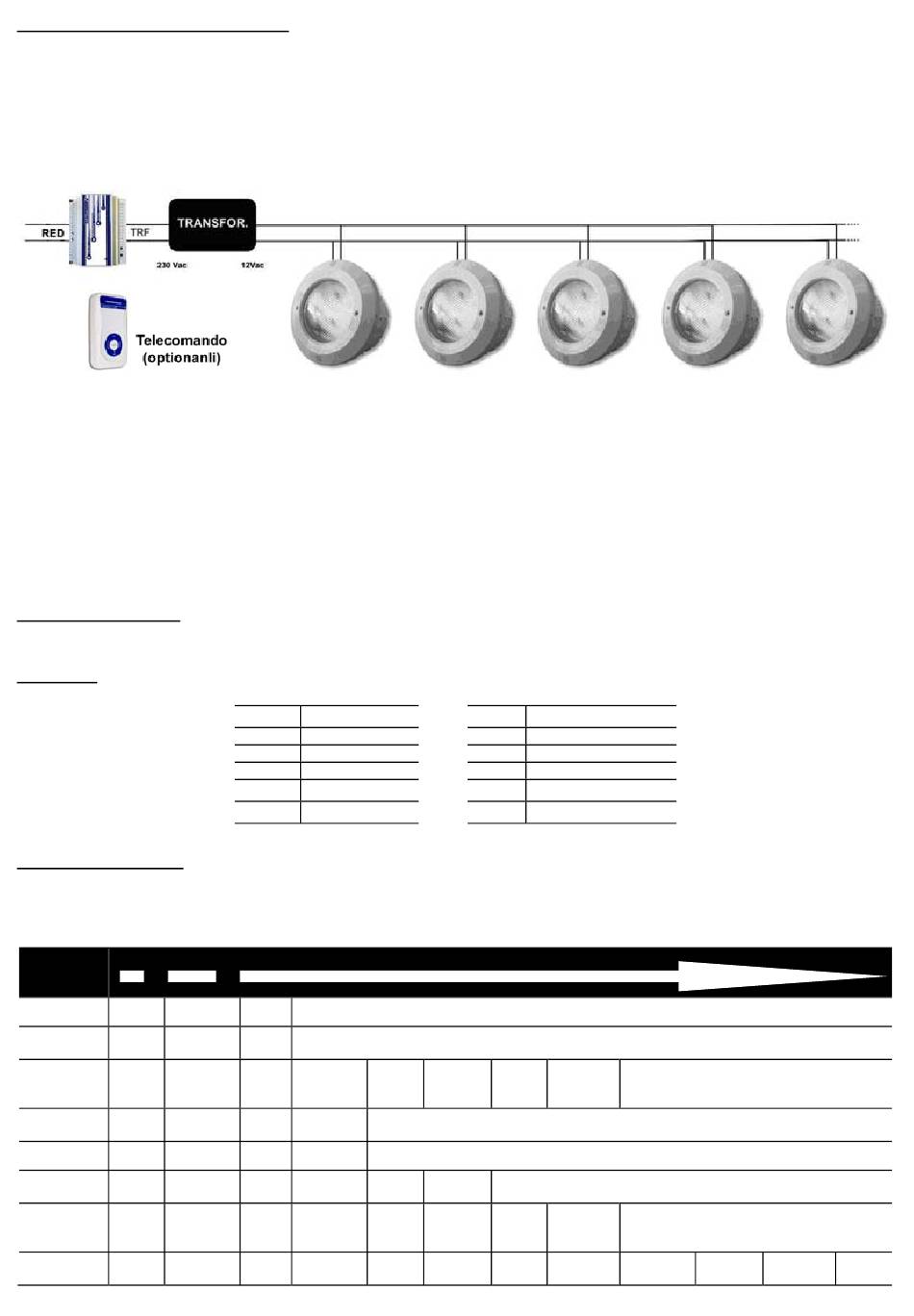

5.2.1 Diagramma di connessione elettrica
Per una corretta installazione, si renderà necessario disporre del Modulatore, del trasformatore e del faro a led. In forma opzionale, questo
sistema può essere controllato con un controllo a distanza.
Il Modulatore si connette alla rete elettrica da 230 Vac per mezzo dei due morsetti indicati come RETE e si connette al primario del
trasformatore (230 Vac) per mezzo dei morsetti indicati con TRF. (Vedi schema allegato).
Ogni Modulatore, può controllare fino a che un massimo di cinque ribalte.
Il trasformatore deve essere dimensionato in maniera tale da fornire 60 VA per ogni faro a led che si connetta. Per esempio, se si desidera
controllare 5 fari, si renderà necessario connetterli in parallelo a un trasformatore con un minimo di 300 VA.
Ogni modulatore può controllare fino ad un massimo di 15 faretti a LED.
Dopo aver effettuato la connessione elettrica, per la prima messa in funzione del proiettore si dovrà procedere nella seguente maniera:
• Dare alimentazione all'insieme attivando i 230 V AC all'entrata del Modulatore e questo si sintonizzerà in maniera automatica con il
trasformatore. Il led verde del Modulatore comincerà a lampeggiare con una cadenza di 2 sec. e il faro rimarrà spento.
• Impostazione del telecomando
o Premere a lungo il tasto OFF del Modulatore, il led verde comincerà a lampeggiare rapidamente indicando che è attivata la funzione di
apprendimento.
o Accendere il telecomando e premere qualsiasi tasto. Nel caso in cui si disponga di più telecomandi, si renderà necessario ripetere
l'operazione affinché il Modulatore possa riconoscerli tutti come impostati, fino ad un numero massimo di otto.
5.2.2 Tipi d'illuminazione
Il gruppo Telecomando – Modulatore – Trasformatore – Proiettore a led, consente di creare diversi scenari luminosi all'interno della
piscina, con due possibilità di funzionamento:
Colore fisso: selezione di un colore fisso tra dodici possibili.
Selezione della sequenza
Il gruppo di selezionare una sequenza tra le 8 di cui dispone il sistema. Mediante ogni pulsazione si ottiene un cambio di sequenza, quando si
arriva all'ultima sequenza e si preme ancora il tasto, si ritorna alla prima. Tutte le sequenze sono cicliche, quando si arriva all'ultimo colore si
ricomincia daccapo.
SEQUENZ
A
1 Rosso Verde
2 Ciano Porpora
Verde
3 Verde
Smeraldo
4 Rosso Naranja
5 Rosso Magenta
Arancion
6 Rosso
Viola
7 Pallid Porpora
o
8 Rosso Verde
1 Rosso
2 Verde
3 Blu
4 Giallo
5 Ciano
6 Porpora
Blu
Giall
o
Cian
Celeste
o
Verd Arancion
e e
Blu Magenta
Verd
Ciano
e e
Cian Giallo
Blu Giallo
7 Viola Pallido
8 Celeste
9 Arancione
10 Magenta
11 Verde Smeraldo
12 Bianco
Blu Celeste Ciano
Magent
Blu
a
Bianc
Giallo Cian
o
Viola
Ciano Porpora
Pallid
16
Verde
Smerald
o
Púrpura
Arancion Magent
Celeste
e a
Verde Bianc
Smerald o
