Série GPS DE REMKO
5) Contrôle de la pression de gaz à l'entrée
S'assurer que la pression à l'entrée de la soupape de
gaz correspond au type de gaz indiqué. Ce contrôle
doit être effectué lorsque l'appareil est en marche et
en puissance maximale.
6) Contrôle du dispositif de surveillance de flamme
Lorsque l'appareil est en mode Chauffage, fermer le
robinet de gaz et vérifier que l'anomalie F10 s'affiche
bien. Rouvrir le robinet de gaz, déverrouiller et
attendre le redémarrage de l'appareil.
7) Contrôle du/des thermostat(s) de sécurité
Le contrôle de l'appareil doit être effectué à chaud.
Avec un outil isolé (230 V), ouvrir la série de
thermostats, déconnecter le raccordement rapide
du thermostat de sécurité et attendre jusqu'à que
le code d'anomalie F20 apparaisse sur l'écran LCD.
Reconnecter le raccordement rapide du thermostat et
déverrouiller l'appareil.
8) Contrôle du courant d'ionisation
Ce contrôle peut s'effectuer directement sur l'écran
LCD de l'appareil. Dans le menu, choisir le sous-menu
« E/S » puis sélectionner le paramètre « IOn ». Voici
comment interpréter cette valeur :
la valeur apparaît en pourcentage. Ainsi une valeur
■
de 0 à 100 signifie 0 à 2 microampères.
si la valeur 100 est affichée, cela correspond à une
■
mesure supérieure à 2 microampères, ce qui est
tout à fait suffisant pour que l'appareil fonctionne
une valeur de 35 correspond à 0,7 microampères et
■
représente la valeur de mesure inférieure réglable
sur le dispositif de surveillance de la flamme
La valeur du courant d'ionisation doit être supérieure
à 2 microampères (µA), ce qui correspond donc
toujours à la valeur de consultation de 100.
Une valeur inférieure indique un mauvais
positionnement ou une oxydation de l'électrode ou
signale une anomalie.
Nous nous réservons le droit d'apporter des modifications de cotes et de construction susceptibles de servir au progrès technique.
42
La valeur du courant d'ionisation doit être supérieure
à 2 microampères (µA).
Une valeur inférieure indique un mauvais
positionnement ou une oxydation de l'électrode ou
signale une anomalie.
REMARQUE
Les travaux de réglage et de maintenance ne
doivent être réalisés que par des spécialistes
agréés.
REMARQUE
Un entretien et une maintenance effectués
régulièrement et au plus tard après chaque
période de chauffage, sont des conditions de
base, indispensables à une longue durée de vie et
à un fonctionnement impeccable des appareils.
Remplacement du STB et NTC
Pour le remplacement du thermostat STB et de la
sonde NTC, consulter le tableau suivant et l'inscription
qui se trouve sur l'équerre de maintien de l'appareil.
Remplacement STB
Modèle
Position STB
GPS 20/30
GPS 40
GPS 60
GPS 80

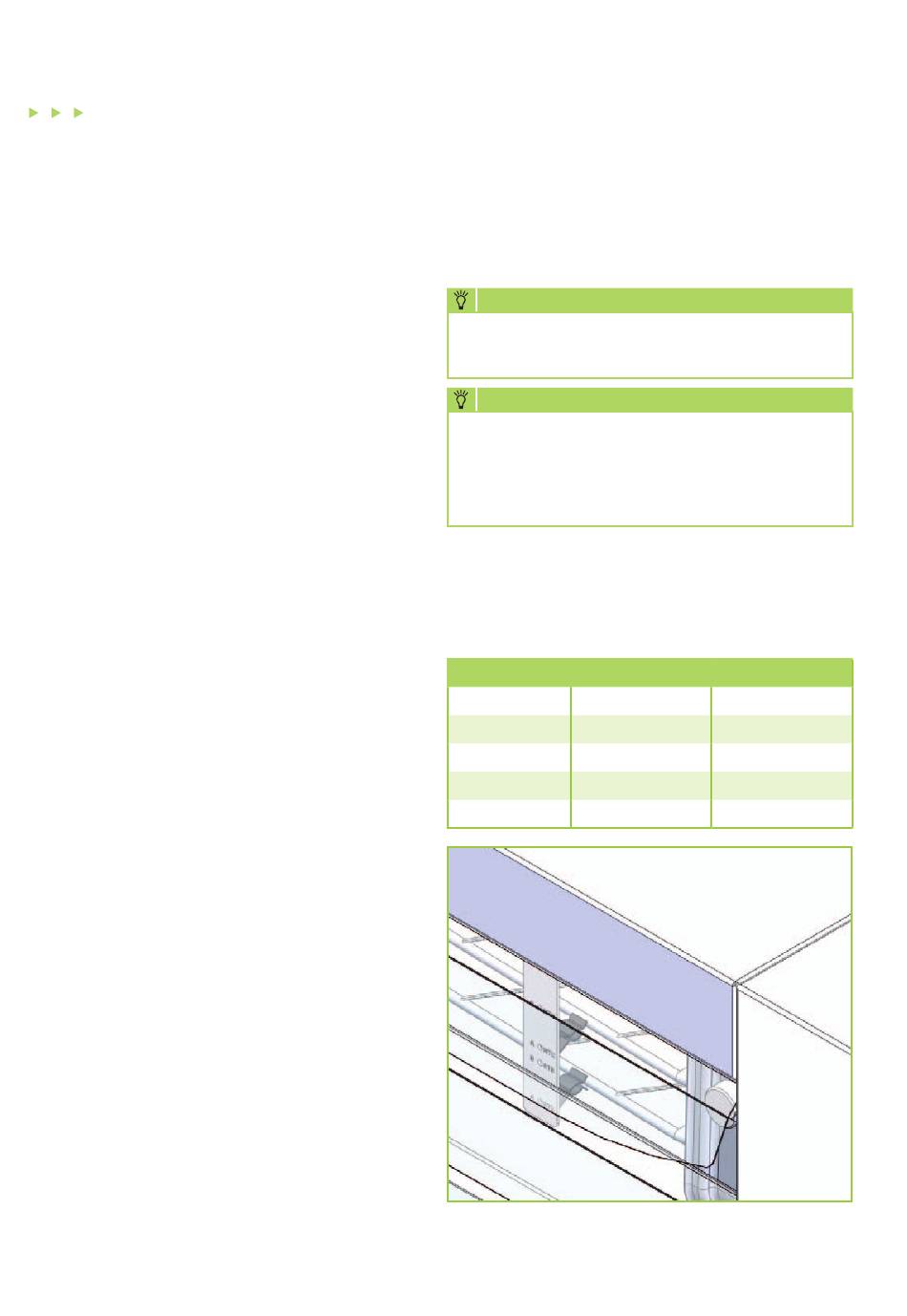

L'équerre de maintien du STB et de la NTC se trouve
derrière les lamelles d'évacuation supérieures.
Position NTC
A
C
H
E
E
G
F
H
