Montage
22

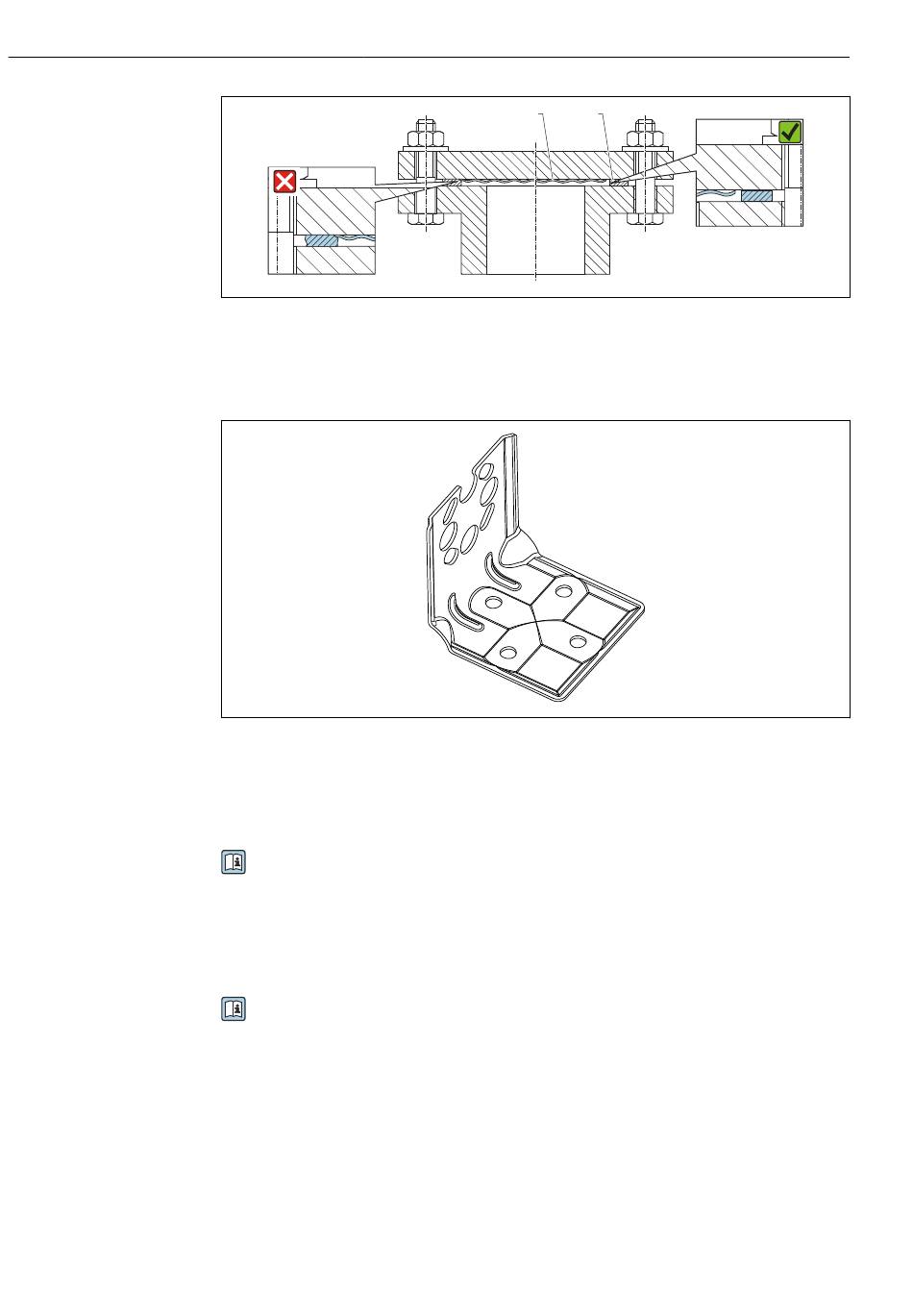

1 Membrane
2 Joint
5.2.7 Montage mural et sur tube
• Si un manifold est utilisé, il faut également tenir compte de ses dimensions
• Support pour montage sur paroi ou sur tube avec étrier pour montage sur tube et deux
écrous
• Le matériau des vis utilisées pour fixer l' a ppareil dépend de la référence de commande
Pour les caractéristiques techniques (p. ex. matériaux, dimensions ou références), voir
le document accessoire SD01553P.
5.2.8 Montage sur paroi et sur tube avec un manifold (en option)
• Monter l' a ppareil sur un dispositif d' a rrêt, p. ex. manifold ou vanne d' a rrêt
• Utiliser le support fourni. Celui-ci facilite le démontage de l' a ppareil.
Pour les caractéristiques techniques (p. ex. matériaux, dimensions ou références), voir
le document accessoire SD01553P.
5.2.9 Étrier de montage pour boîtier séparé
Le boîtier séparé peut être monté sur une paroi ou un tube (pour des tubes d' u n diamètre
de 1 ¼" à 2") à l' a ide de l' é trier de montage.
Deltabar PMD55B PROFINET avec Ethernet-APL
1 2
A0017743
A0031326
