Structure et fonctionnement
Procédé de soudage MIG/MAG
5.8.1.2
Soudage au fil fourré MIG/MAG :
7
Pos. Symbole Description
1
2
3
4
5
6
7
•
Introduire la fiche centrale du poste de soudage dans la prise centrale et visser avec un écrou
d'accouplement.
•
Insérer la fiche du câble de masse dans la prise de raccordement courant de soudage « + » et
verrouiller.
Si applicable :
Uniquement pour la torche MIG/MAG avec fonctions spéciales (câble de commande
supplémentaire) :
•
Brancher la prise du câble de commande de la torche dans la prise de raccordement 19 broches et
verrouiller.
32
6
0
Torche de soudage
Faisceau de torche de soudage
Prise de raccordement 19 broches (analogique)
Pour raccorder une commande à distance analogique
Raccord central de la torche de soudage (Euro)
Courant de soudage, gaz protecteur et torche de soudage intégrés
Câble de courant de soudage, choix de la polarité
Courant de soudage de la connexion centrale/torche. Permet de choisir la polarité lors
du soudage MIG/MAG
•
Soudage fil fourré :
Prise de raccordement courant de soudage « + »
•
Soudage fil fourré MIG/MAG :
Pince de masse
3
4
5

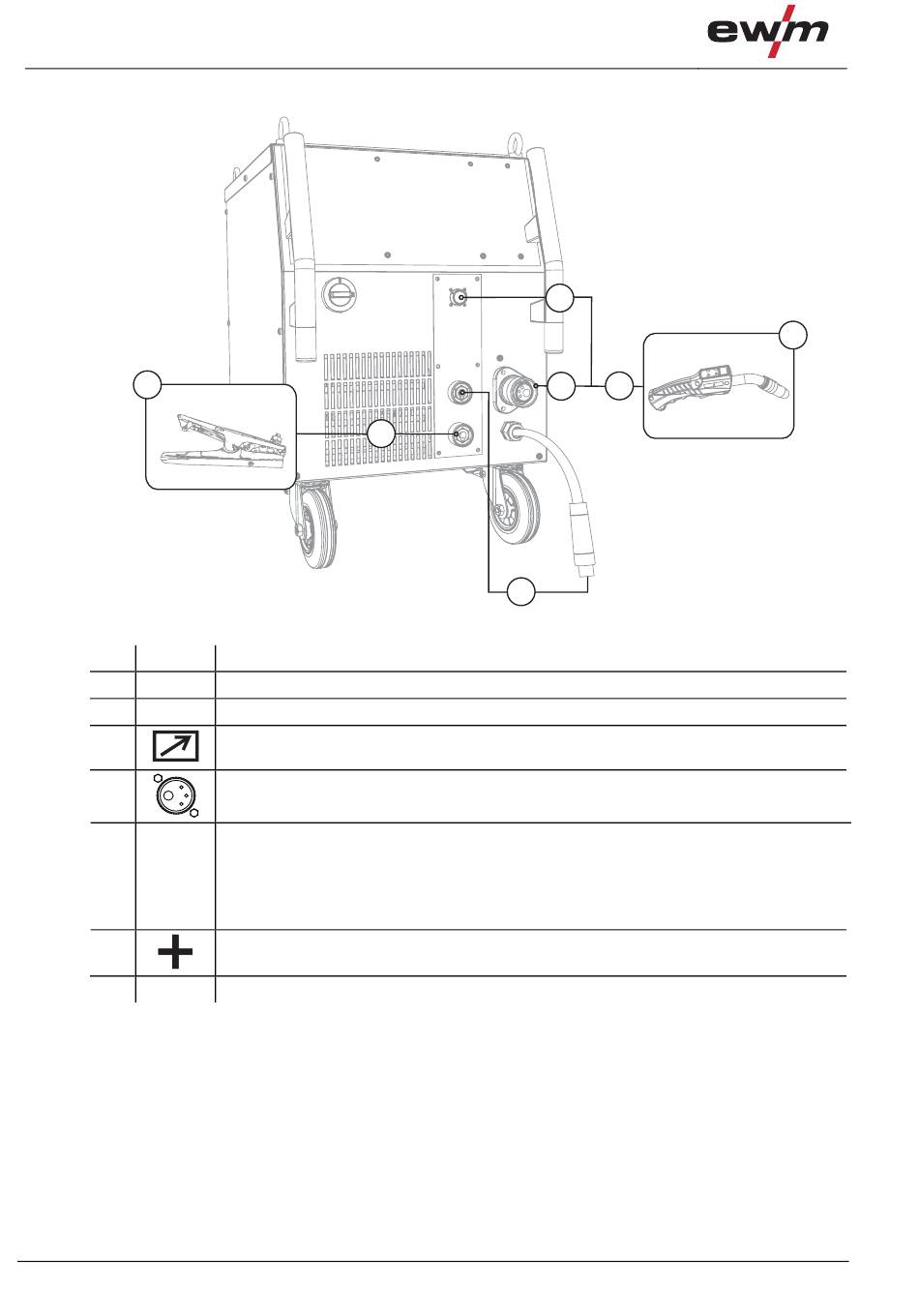

Illustration 5-4
Connexion prise de raccordement courant de
soudage « - »
Raccordement de la pièce
2
099-005033-EW502
15.01.2010
1
