Préparatifs

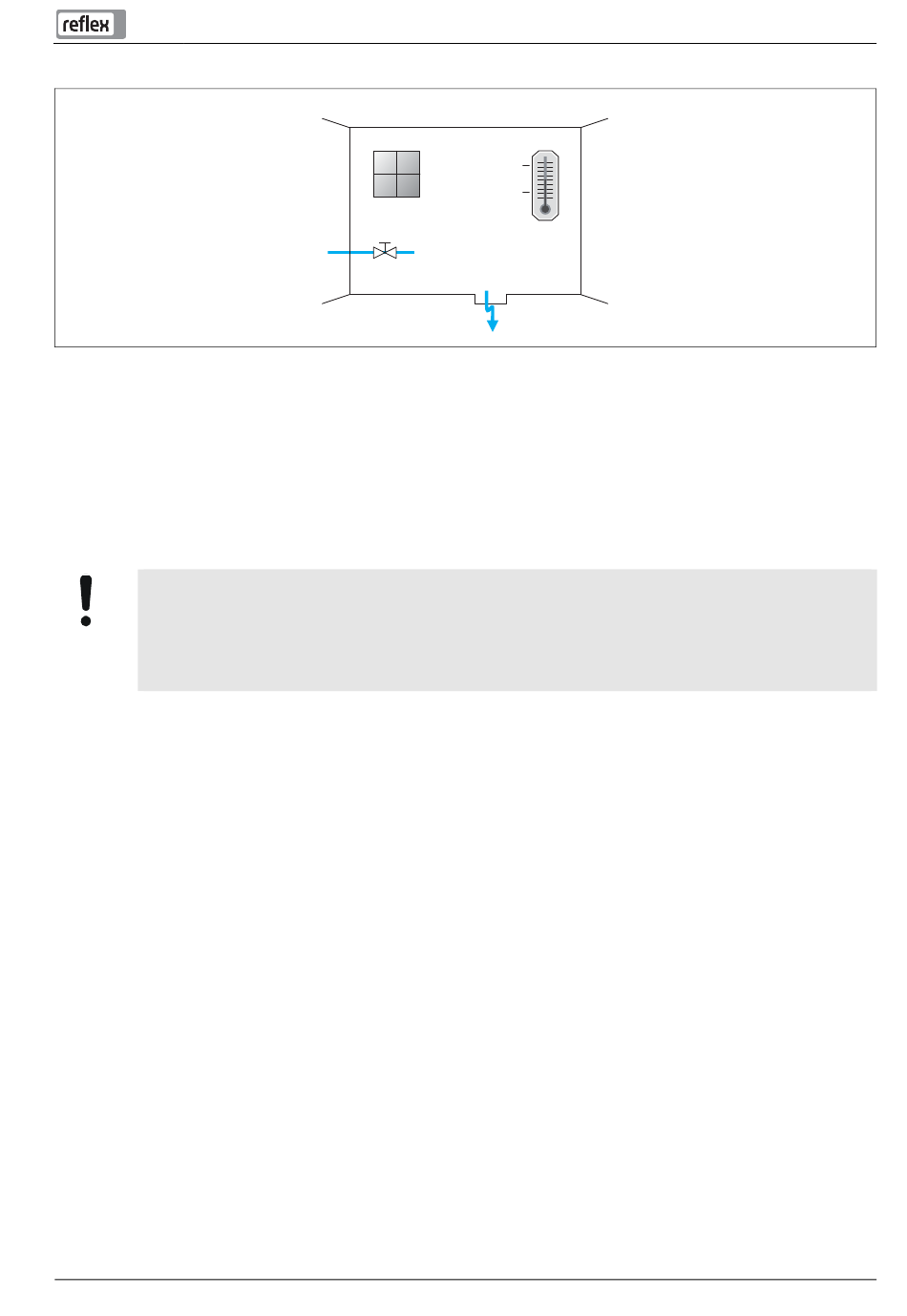

Préparatifs pour le montage de l'appareil :
•
Local bien aéré à l'abri du gel.
–
Température ambiante entre 0 °C et 45 °C.
•
Possibilité de remplissage.
–
Mettez à disposition si besoin un raccord de remplissage DN 15 selon DIN 1988 T 4.
•
Raccordement électrique : 230 V~, 50 Hz, 16 A avec interrupteur différentiel monté en amont : courant de déclenchement 0,03 A.
6.3
Réalisation
Attention ! – Dommages en cas de montage incorrect
Assurez-vous que l'appareil n'est pas exposé à des charges supplémentaires au niveau des raccords ou des appareils
de l'installation.
•
Veillez à un montage sans tension des raccordements tubulaires de l'appareil en direction de l'installation.
•
Assurer si nécessaire un appui des raccords ou des appareils.
L'appareil peut être installé n'importe où dans le système, sous réserve d'un fonctionnement dans une plage de température et de
pression autorisée, voir le chapitre 5 "Caractéristiques techniques" à la page 13.
Pour les systèmes avec un vase d'expansion de pression à membrane, l'appareil doit être monté à proximité. Il est ainsi assuré que la
pression de remplissage pour la réalimentation de l'eau fraîche est détectée par le capteur de pression « PIS » dans l'appareil. Pour le
calcul de la pression de remplissage, voir le chapitre 7.2 "Détermination de la pression minimale de service P
commande" à la page 25.
Lors du montage, procédez aux travaux suivants :
1. Positionnez l'appareil.
2. Établissez les raccordements côté eau de l'appareil sur l'installation.
3. Établissez les interfaces selon le schéma des bornes.
max.45 °C
min.0 °C
≥ DN 15
Fillcontrol Plus — 2014-10-15
Montage
000037_001_R001
pour l'unité de
0
