4.5 Réalisation du montage (avec bâti)
Remarque
L'ancrage sur l'infrastructure doit être déterminé
au cas par cas sur place, puisqu'il faut une fixa-
tion adaptée à la nature support (vis et chevilles).
Utilisez des vis de fixation d'au moins 10 mm de
long pour les bâtis.
Remarque
Les rails de montage et les éléments de blocage
ne peuvent pas être déplacés simultanément.

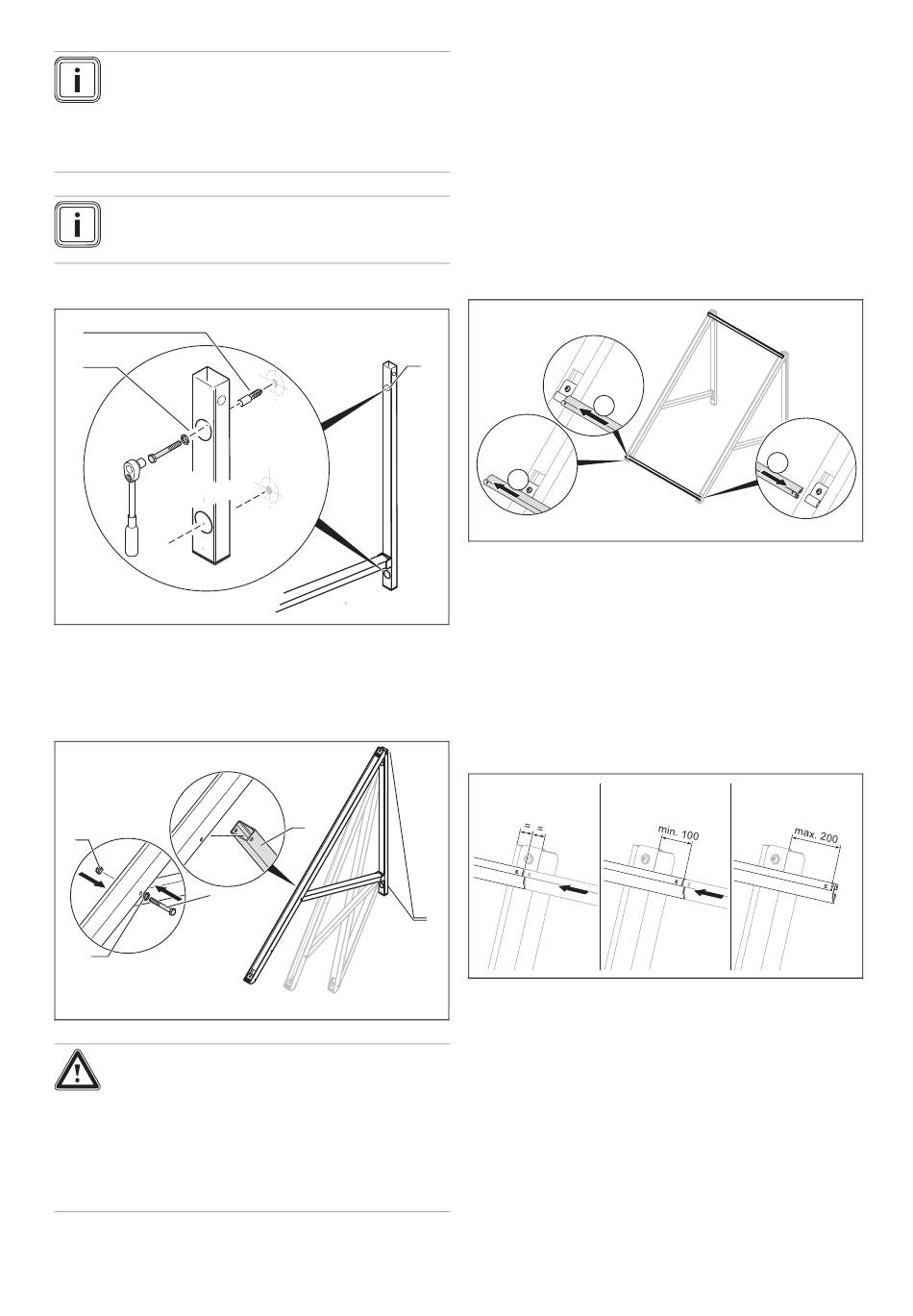

Montage des bâtis
3
2
1. Percez les alésages de fixation dans la sur-
face de montage. Respectez les distances
(→ page 16)requises.
2. Fixez successivement tous les bâtis sur la surface de
montage.
3
2
4
45°
Danger !
Risques de blessures et de dommages
matériels en cas de chute d'un capteur !
Le capteur risque de chuter si l'angle de mon-
tage n'est pas de 15°, 30° ou 45°.
▶
Montez les bâtis uniquement suivant
l'angle préconisé.
18
1
1
5
30°
15°
3. Insérez le rail support dans le support mural (5), de fa-
çon à faire coïncider l'alésage supérieur du rail support
et l'alésage supérieur du support mural.
4. Vissez le support mural avec le rail support.
5. Insérez la jambe de force (1) dans le rail support, de
façon à faire coïncider l'alésage de la jambe de force et
l'alésage du rail support.
6. Munissez la vis (2) d'une rondelle (4) et insérez-la dans
l'alésage.
7. Serrez l'écrou (3) à la main sur la vis (2).
8. Fixez à tour de rôle tous les rails supports et les
jambes de force sur les supports muraux.
9. Vérifiez que tous les bâtis sont bien parallèles. Utilisez
pour cela un niveau à bulle.
1
2
10. Enfilez le rail de montage sur le support d'un des bâtis
(1).
11. Faites coulisser légèrement le rail de montage vers
l'extérieur (2).
12. Ensuite, ramenez le rail de montage jusqu'au support
de l'autre bâti (3).
13. Faites coulisser le rail de montage supérieur vers le
haut et fixez-le provisoirement pour pouvoir monter les
capteurs.
14. Montez successivement les rails de montage du haut
et du bas sur tous les bâtis.
A B
15. Si vous devez monter plusieurs capteurs, faites en
sorte que les rails de montage s'arrêtent au milieu des
supports (A) dans la mesure du possible.
16. Si l'extrémité ne peut pas se trouver au milieu du sup-
port, positionnez le bâti de façon que la distance entre
l'extrémité du rail et le support soit de 100–200 mm
((B) et (C)).
3
C
