Fig.41
5
Fig.42
6
90°
Fig.43
MW-2001342-01
7796628 - V03 - 02122021

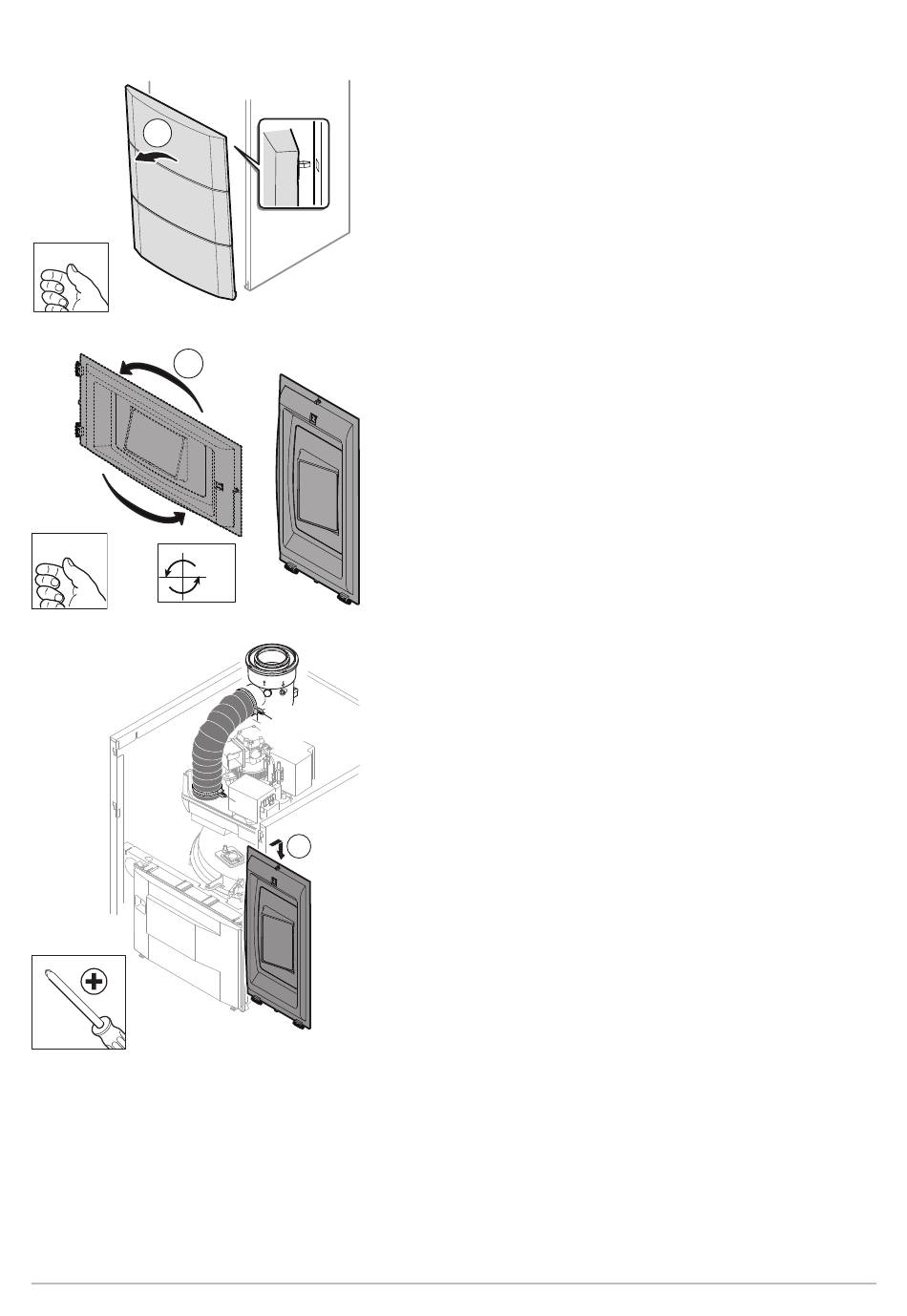

5. Retirer le panneau avant en tirant fermement des deux cotés.
MW-2000549-1
6. Pivoter le tableau de commande.
7. Accrocher le tableau de commande.
8. Dévisser les 2 colliers de fixation du raccord air pour le démonter.
MW-2000524-1
9. Mettre en place le tuyau d'évacuation fumée..
7
5 Installation
AFC
49
