2.4 Käyttöönotto

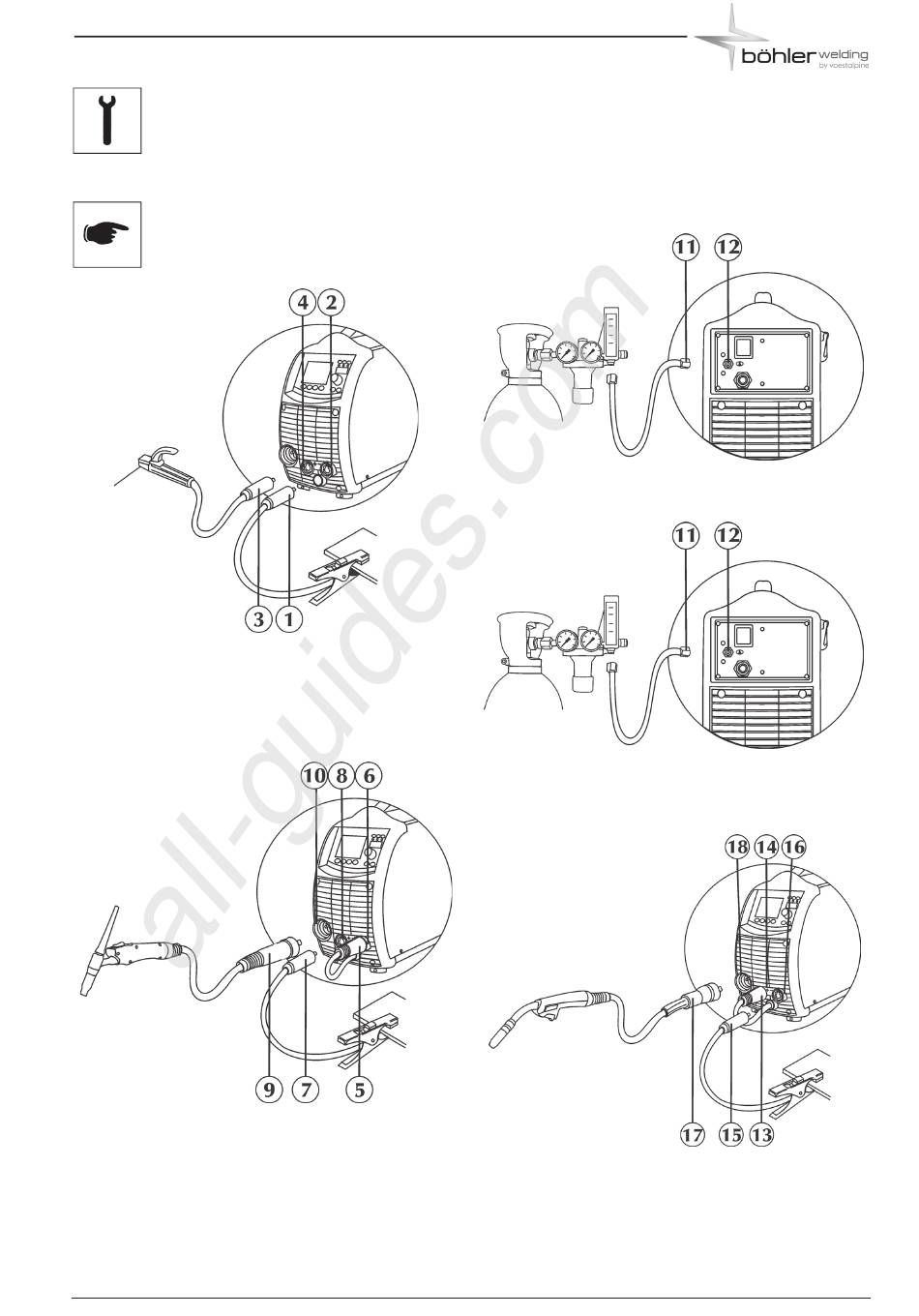

Kytkennät puikkohitsaukseen (MMA)
Liittäminen kuvan mukaan antaa tulokseksi vas-
tanapaisuudella tapahtuvan hitsauksen. Jotta voi-
daan hitsata negatiivisilla navoilla, on tarpeen
tehdä kytkentä käänteisesti.
- Kiinnitä maadoituskiinnikkeen liitin (1) virtalähteen miinusna-
paan (-) (2).
- Kiinnitä elektrodipuikkopihdin liitin (3) virtalähteen plusna-
paan (+) (4).
Kytkennät TIG-hitsaukseen
All manuals and user guides at all-guides.com
- Kytke voimansiirtokaapeli (5) miinusnapaan kytkinrasiaan (-)
(6) napaisuuden vaihtoa varten (ks. "Napaisuuden vaihto").
- Kiinnitä maadoituskiinnikkeen liitin (7) virtalähteen plusna-
paan (+) (8).
- Kiinnitä TIG-polttimen liitin (9) virtalähteen poltinliittimeen
(10).
- Kiinnitä kaasupullon (11) letku takaosan kaasuliitäntään (12).
Liitäntä MIG/MAG hitsausta varten
- Kiinnitä kaasupullon (11) letku takaosan kaasuliitäntään (12).
- Säätele kaasuvirtausta nostamalla se määrästä 5 l/min mää-
rään 20 l/min.
- Kytke voimansiirtokaapeli (13) positiivisesti (+) (14) kytkinra-
siaan napaisuuden vaihtoa varten (ks. "Napaisuuden vaihto").
- Kiinnitä maadoituskiinnikkeen liitin (15) virtalähteen miinus-
napaan (-) (16).
- Kytke MIG/MAG-poltin (17) liittimeen (18), huolehtien kiinni-
tysrenkaan kiertämisestä tiukasti kiinni.
