INSTRUCTIONS
Alimentation et mesure de tension
ATTENTION : Connecter d'abord le cordon (monophasé ou triphasé) au port 'IN' du Smart X, puis au réseau.
Le port 'OUT' est exclusivement dédié au partage de tension entre Smart X (cordon bridge). Pour votre sécurité,
veillez à mettre l'installation hors tension avant toute opération impliquant le produit et ses accessoires et
vérifiez au préalable l'état de la sonde. Les sondes de tension sont exclusivement dédiées au courant alternatif.
CAT III 300 V
Neutre en 1er. Respecter l'ordre des phases
Remarques :
- La tension étant la même sur chaque disjoncteur d'une même armoire électrique, se connecter au disjoncteur
modulaire triphasé basse tension le plus accessible.
- Si l'armoire n'est équipée que de disjoncteurs monophasés, connecter le neutre et la phase 1 du cordon
triphasé au disjoncteur et relier les phases 2 et 3 au neutre.
- Distribution triangle : relier le neutre du cordon triphasé (câble bleu) à la phase 2 du disjoncteur.
* Cordon triphasé avec emboûts de câblage (disponible sur demande) à raccorder en aval du disjoncteur.
CAT II 300 V
Câble pendant vers le bas (neutre à gauche)
3 Smart X max. Interdit en configuration Δ triangle.

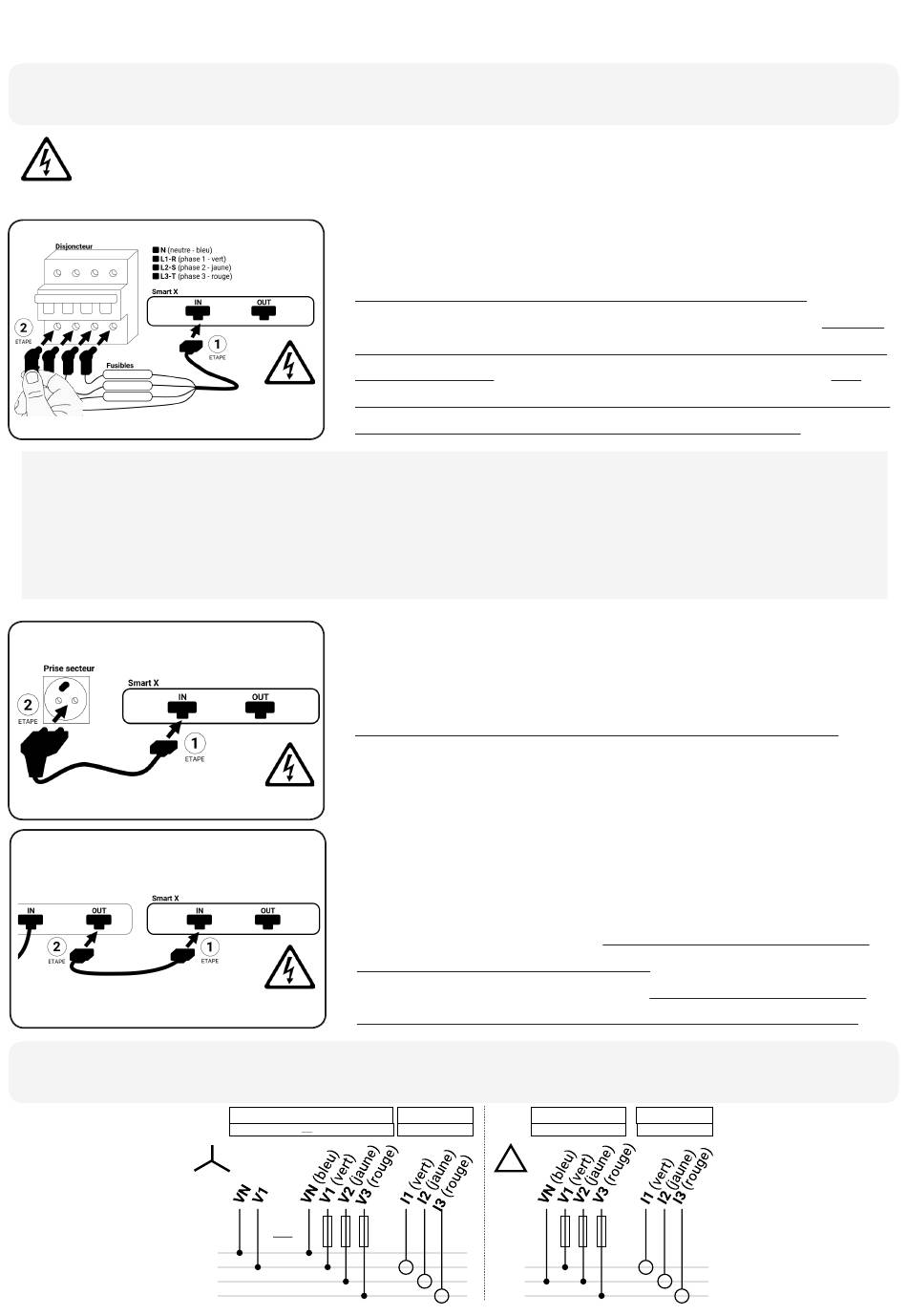

Schéma de raccordement électrique
Sur disjoncteur existant
(A privilégier pour une précision de mesure optimale)
Connecter d'abord le cordon triphasé au Smart X (entrée
"IN") puis insérer les connecteurs aimantés sur les vis en
aval du disjoncteur modulaire triphasé basse tension
le plus proche (accessibles à travers des orifices)*, en
respectant impérativement l'emplacement du neutre
(à brancher en premier) et l'ordre des phases.
Sur prise de courant 2 pôles
(Dans ce cas, les tensions des phases non mesurées seront estimées)
Pour une mesure sans même ouvrir l'armoire électrique,
connecter d'abord le cordon monophasé au Smart X
(entrée "IN"), puis reliez-le à une prise de courant 2 pôles
(câble pendant vers le bas. Une multiprise peut être
nécessaire).
Sur un autre Smart X
Pour simplifier l'installation, les Smart X d'une même
armoire électrique peuvent partager la même
alimentation. Dans ce cas, connecter d'abord le cordon
bridge au Smart X non alimenté (entrée "IN"), puis le
raccorder au Smart X alimenté (sortie "OUT", 3 Smart X
max, interdit en configuration monophasée et triangle).
TENSION
Cordon monophasé OU triphasé
OU
N
L1-R
L2-S
L3-T
COURANT TENSION
Capteurs de courant Cordon triphasé
L1-R
L2-S
L3-T
COURANT
Capteurs de courant
