Smart Impulse SMART X Guide De Démarrage Rapide

INSTALLATION
Le Smart X est un compteur nouvelle génération
compatible avec toutes les configurations électriques
(CAT III 300 V) permettant, à partir d'un seul point de
mesure, d'identifier la consommation de chaque type
d'équipement dans un bâtiment.

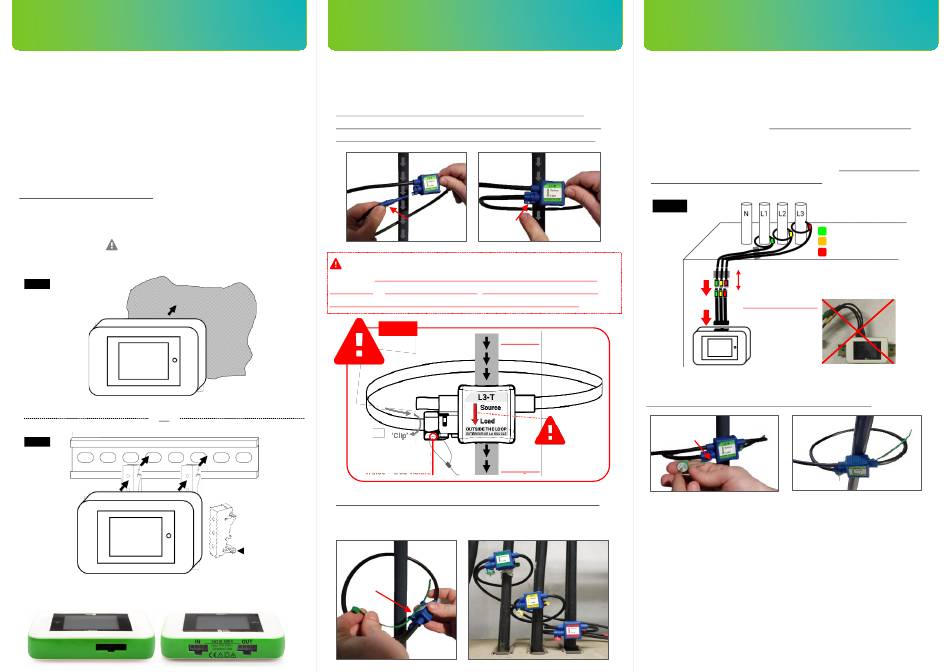

Magnétique, vous pouvez le fixer sur n'importe quelle
surface métallique (fig.A) ou sur rail DIN grâce aux
adaptateurs fournis (fig.B).
Pour une précision optimale, raccordez le Smart X au
disjoncteur modulaire basse tension triphasé le plus
proche (fig. F). Si aucun disjoncteur n'est accessible, vous
pouvez également alimenter le Smart X directement depuis
une prise secteur. Dans ce cas, les tensions des phases
non mesurées seront estimées.
Surface métallique
Fig. A
Smart X
Connecteurs de tension IN/OUT vers le bas
OU
Rail DIN
Fig. B
Smart X
Connecteurs de tension IN/OUT vers le bas
Vue du dessus (Mesure) Vue du dessous (Alimentation)
1
MESURE
Pour chaque phase de l'installation à mesurer (ex : arrivée
générale, départ CTA), encerclez l'ensemble des
conducteurs isolés* à l'aide des tores ouvrants (fig. C-D),
en respectant impérativement le sens des capteurs
(flèche colorée à l'extérieur de la boucle, pointant de la
source vers la charge mesurée) et l'ordre des phases.
Pour garantir une mesure valide, les boucles des
capteurs ne doivent encercler que le(s) conducteur(s) à
mesurer et ne pas s'entrelacer. Chaque boucle doit être
correctement verrouillée (trou visible) et non vrillée (fig. C).
Boucle bien verrouillée
Adaptateurs x2
(haut puis bas)
Les boucles doivent être espacées les unes des autres,
en les fixant à l'aide des serflex fournis (vert, jaune, rouge)
à positionner sur les 'oreilles' du capteur.
Bas
Insertion du
serflex
Source
Petit picot en haut,
Trou visible
Grand picot en bas
Charge
Fig. C
Source
et non vrillée
Charge
= trou visible
Exemple de boucles espacées
2
Connecter ensuite l'adaptateur de courant au Smart X
puis connecter chaque boucle à l'adaptateur (en
respectant la correspondance des couleurs) en
maintenant la partie plastique jusqu'à entendre le 'clip' de
connexion (sans forcer). L'adaptateur doit rester droit.
Installer les embases adhésives fournies le long des
câbles afin de solidifier l'installation et ne pas solliciter
trop fortement les connectiques (fig. D, 1ère embase à 5
cm max. de l'adaptateur de courant).
Fig. D
'Clip'
Embases adhésives + serflex
1 ere à 5 cm de l'adaptateur de courant
'Clip'
Adaptateur droit
(non plié)
Une fois la mesure validée (voir certificat d'installation),
sceller les capteurs à l'aide des scellés fournis.
Insertion du
scellé capteur
dans le trou
Remarques :
• * A défaut, il est possible de ne mesurer qu'une partie des
conducteurs (en conservant le même nombre de conducteurs par
phase). L'indiquer impérativement dans le certificat d'installation.
• Si l'armoire électrique alimente un banc de condensateurs ou
dispose d'unités de production électrique en aval, il est impératif de
mesurer chacun de ces points via un kit multi-capteur (vendu
séparément). Contacter Smart Impulse.
• Pour déconnecter une boucle de l'adaptateur, appuyer sur le clip de
verrouillage puis tirer délicatement en maintenant la partie plastique
colorée du connecteur côté adaptateur.
• Pour déconnecter l'adaptateur du Smart X (hors tension), appuyer
sur le clip de verrouillage via un tournevis plat isolé.
L1-R (vert)
L2-S (jaune)
L3-T (rouge)
