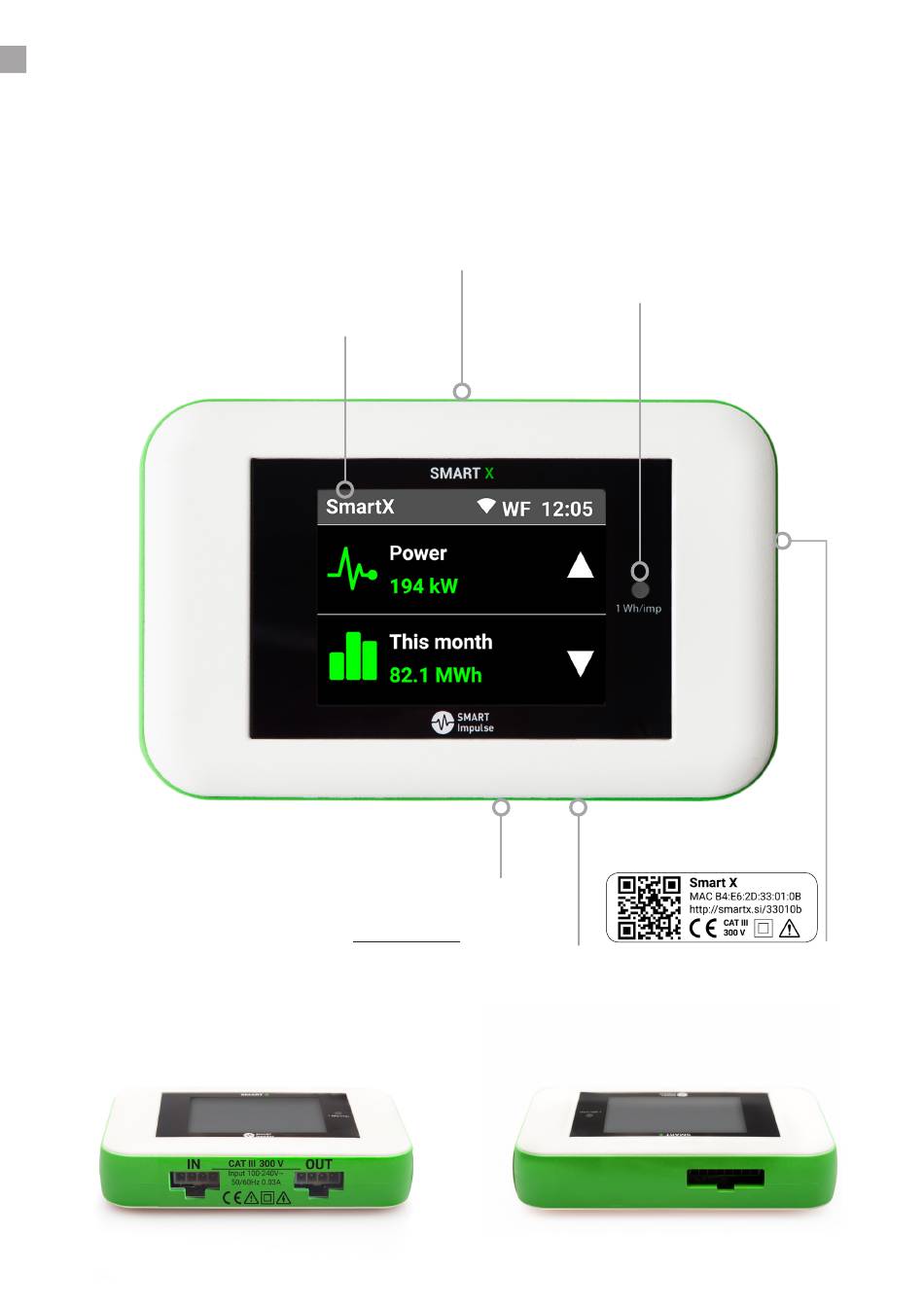

DESCRIPTION
Le Smart X possède trois connectiques d'entrée/sortie :
Sondes de tension :
- 1 entrée "IN" pour la connexion du cordon monophasé, du cordon triphasé ou du cordon bridge
(alimentation et mesure de tension)
- 1 sortie "OUT" réservée à la connexion du cordon bridge (partage d'alimentation entre Smart X)
Sondes de courant :
- 1 entrée pour la connexion des capteurs de courant (mesure de courant)
Entrée pour mesure de courant
Entrée "IN" pour alimentation et mesure de tension
(cordon monophasé, triphasé ou bridge)
Sortie "OUT" pour partage d'alimentation avec un autre
Smart X (cordon bridge uniquement, voir page 7)
Vue de dessous
(capteurs de courant)
Ecran tactile
LED métrologique
(1 Watt-heure/
impulsion)
Etiquette d'identification
Vue de dessus
5
