INSTRUCTIONS
Montage
Connecteurs de tension IN/OUT vers le bas
Connecteurs de tension IN/OUT vers le bas
Mesure de courant
Remarques :
- Pour garantir une mesure de qualité, les boucles des capteurs ne doivent encercler que le(s) conducteur(s) à mesurer, doivent être
espacées les unes des autres et ne pas s'entrelacer. Chaque boule doit être correctement verrouillée et non vrillée.
- Si l'ensemble des conducteurs n'est pas accessible, il est possible de n'en encercler qu'une partie. Le nombre de conducteurs mesurés pour
chacune des phases doit alors être strictement le même. Prévenir Smart Impulse.
- Si l'armoire électrique alimente un banc de condensateurs ou dispose d'unités de production électrique en aval, il est impératif de mesurer
chacun de ces points indépendamment via un kit multicapteur (vendu séparément).
- Pour déconnecter un capteur de l'adaptateur de courant, appuyer sur le clip de verrouillage puis tirer en maintenant la partie plastique du
connecteur côté adapateur. Pour déconnecter l'adaptateur de courant du Smart X (hors tension), il est conseillé de faire appui sur le clip de
6
verrouillage via un tournevis plat isolé.
Le Smart X et ses équipements doivent impérativement être installés dans un local
disposant d'un accès restreint et respecter l'une des 2 configurations ci-dessous
(connecteurs de tension IN/OUT orientés vers le bas)

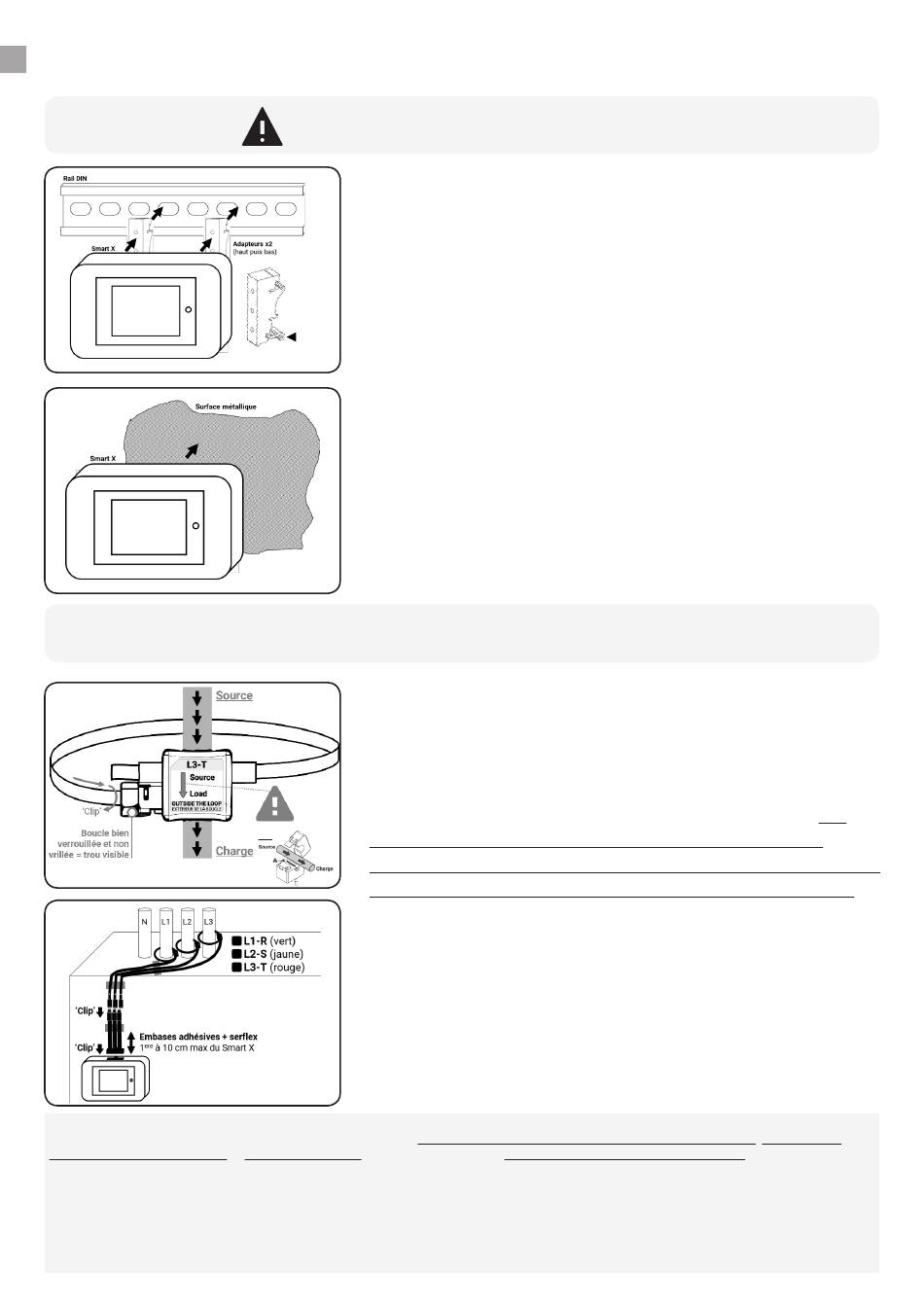

Montage sur rail DIN
Connecter les adapteurs rail DIN aimantés aux
emplacements prévus à l'arrière du Smart X, puis insérer
l'ensemble sur le rail DIN, en commençant par la fixation
du haut puis du bas.
Bas
Montage sur paroi métallique
Le Smart X est magnétique et peut se fixer sur n'importe
quelle surface métallique.
Positionnement des capteurs
sur le réseau Basse Tension
Pour chaque phase de l'installation à mesurer (ex :
arrivée générale, départ CTA), encerclez l'ensemble
des conducteurs isolés* à l'aide des tores ouvrants, en
respectant impérativement le sens des capteurs
OU
(flèche colorée à l'extérieur de la boucle, pointant de la
source vers la charge mesurée) et l'ordre des phases.
Connecter l'adaptateur de courant au Smart X
puis chaque boucle à l'adaptateur en respectant la
correspondance des couleurs (version sans adaptateur:
Connecter directement les capteurs au Smart X) jusqu'à
entendre le 'clip' de connexion, puis installer les embases
adhésives fournies le long des câbles (1ère embase à 10
cm max. du Smart X).
