Smart Impulse SMART X Notice D'installation page 7

INSTRUCTIONS
Alimentation et mesure de tension
2
ETAPE
Remarques :
- La tension étant la même sur chaque disjoncteur d'une même armoire électrique, se connecter au disjoncteur
modulaire triphasé basse tension le plus accessible.
- Si l'armoire n'est équipée que de disjoncteurs monophasés, connecter le neutre et la phase 1 du cordon
triphasé au disjoncteur et relier les phases 2 et 3 à la terre.
- Si le neutre n'est pas disponible (distribution triangle, ...), relier le neutre du cordon triphasé (câble bleu) à la
phase 2 du disjoncteur (si besoin, dénuder le câble).
2
ETAPE
N
L1-R
L2-S
L3-T

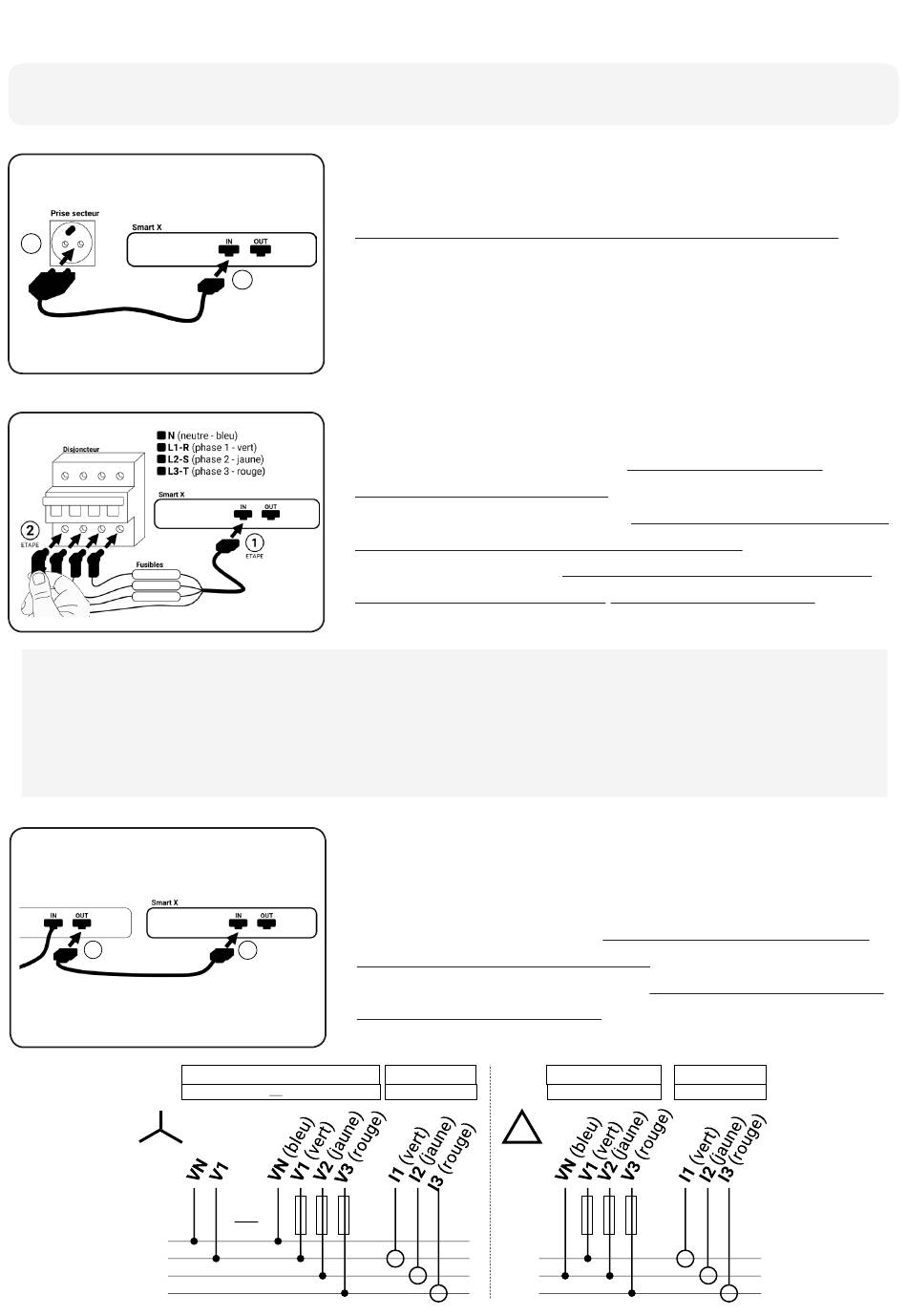

Sur prise de courant 2 pôles
Pour une mesure sans même ouvrir l'armoire électrique,
connecter d'abord le cordon monophasé au Smart X
(entrée "IN"), puis reliez-le à une prise de courant 2 pôles
(une multiprise peut être nécessaire). Dans ce cas, la
1
ETAPE
tension des phases non mesurées sera estimée.
Sur disjoncteur existant
Pour une précision optimale, connecter d'abord le
cordon triphasé au Smart X (entrée "IN") puis insérer les
connecteurs aimantés sur les vis en aval du disjoncteur
modulaire basse tension le plus proche (accessibles
à travers des orifices), en respectant impérativement
l'emplacement du neutre et l'ordre des phases (tension
max 435 V
1
ETAPE
TENSION
Cordon monophasé OU triphasé
OU
).
eff
Sur un autre Smart X
Pour simplifier l'installation, les Smart X d'une même
armoire électrique peuvent partager la même
alimentation. Dans ce cas, connecter d'abord le cordon
bridge au Smart X non alimenté (entrée "IN"), puis le
raccorder au Smart X alimenté (sortie "OUT", strictement
réservée au cordon bridge).
COURANT
Capteurs de courant
L1-R
L2-S
L3-T
TENSION COURANT
Cordon triphasé Capteurs de courant
7
