INSTRUCTIONS
Montage
Mesure de courant
6

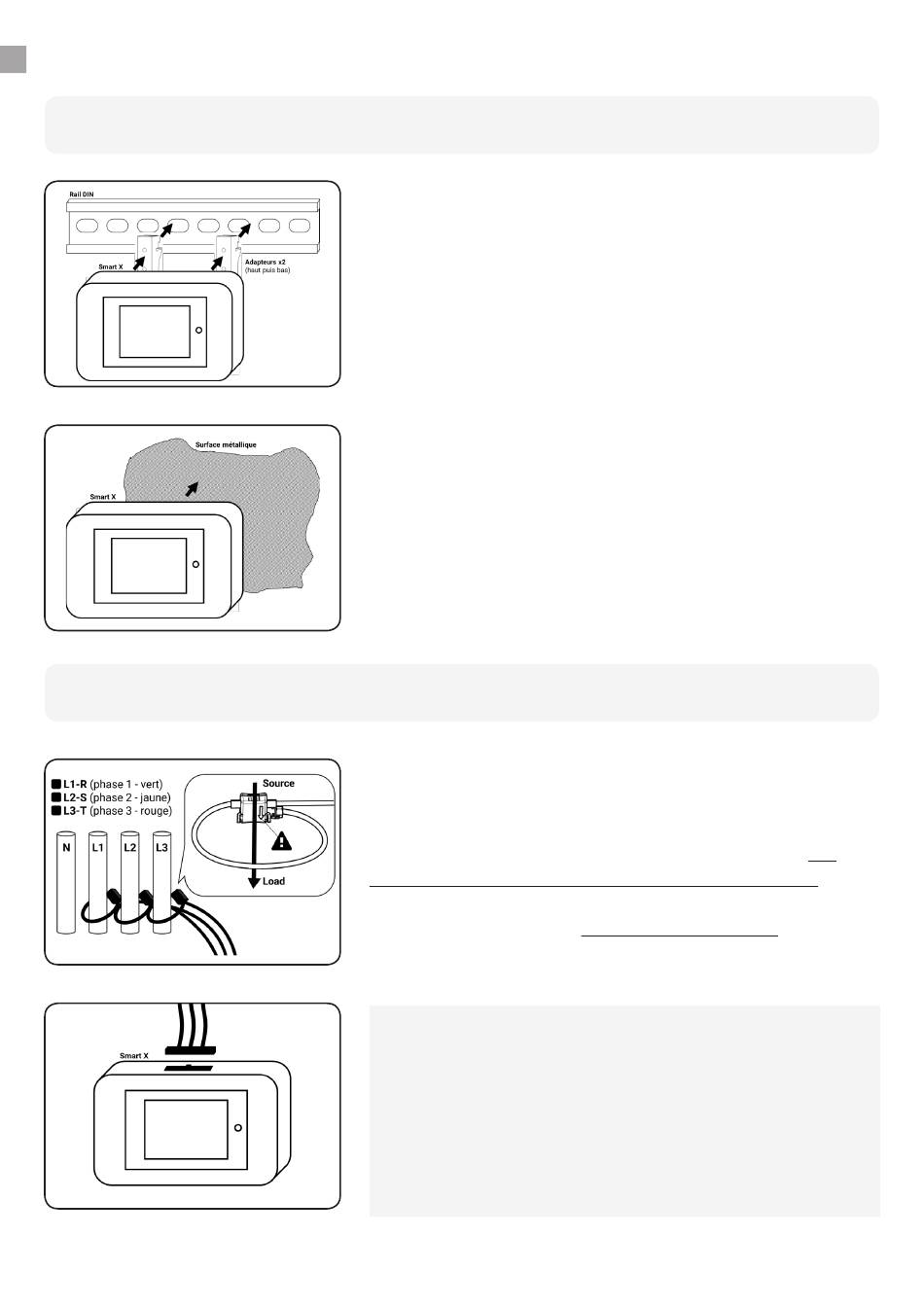

Montage sur rail DIN
Connecter les adapteurs rail DIN aimantés aux
emplacements prévus à l'arrière du Smart X, puis insérer
l'ensemble sur le rail DIN, en commençant par la fixation
du haut puis du bas.
Montage sur paroi métallique
Le Smart X est magnétique et peut se fixer sur n'importe
quelle surface métallique.
Positionnement des capteurs
Pour chaque phase de l'installation à mesurer (arrivée
générale, départ 3e étage, ...), encercler l'ensemble
des conducteurs isolés à l'aide des tores ouvrants, en
respectant impérativement le sens des capteurs
(flèche à l'intérieur de la boucle, pointant de la source
vers la charge mesurée) et l'ordre des phases. Connecter
ensuite les capteurs de courant au Smart X.
Remarques :
- Les embases adhésives et colliers de serrage permettent de réaliser
proprement les cheminements de câbles.
- Si l'ensemble des conducteurs n'est pas accessible, il est possible
de n'en encercler qu'une partie. Le nombre de conducteurs mesurés
pour chacune des phases doit alors être strictement le même.
Prévenir impérativement Smart Impulse.
- Si l'armoire électrique alimente un banc de condensateurs ou
dispose d'unités de production électrique en aval, il est impératif de
mesurer chacun de ces points indépendamment via un kit multi-
capteurs (vendu séparément).
