DESCRIPTION
Le Smart X possède trois connectiques d'entrée/sortie :
- 1 entrée pour la connexion des capteurs de courant (mesure de courant)
- 1 entrée "IN" pour la connexion du cordon monophasé, du cordon triphasé ou du cordon bridge
(alimentation et mesure de tension)
- 1 sortie "OUT" pour la connexion du cordon bridge (partage d'alimentation entre Smart X)

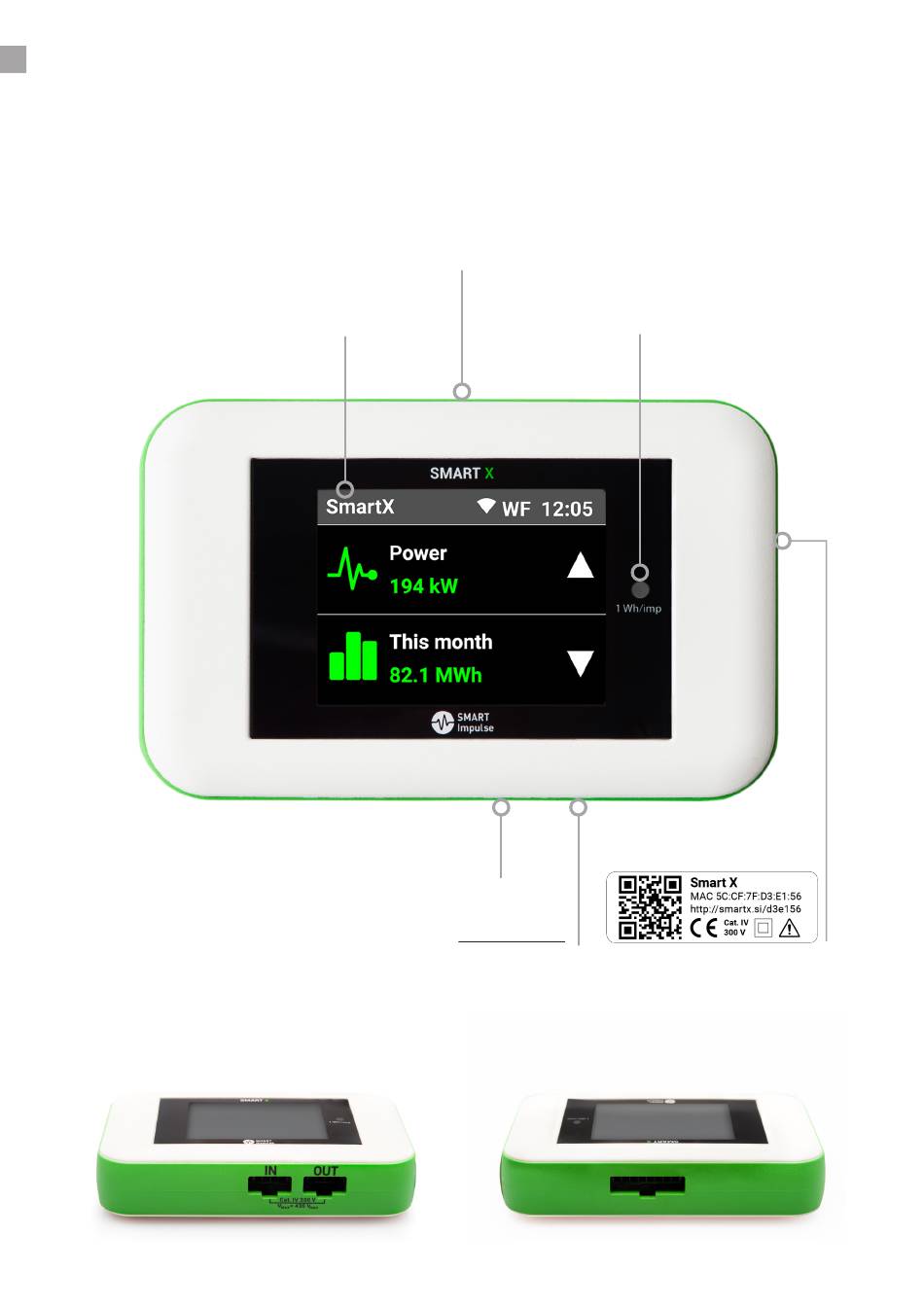

Entrée pour mesure de courant
Entrée "IN" pour alimentation et mesure de tension
(cordon monophasé, triphasé ou bridge)
Sortie "OUT" pour partage d'alimentation avec un
autre Smart X (cordon bridge uniquement)
Vue de dessous
(capteurs de courant)
Ecran tactile LED métrologique
(1 Wh/impulsion)
Etiquette d'identification
Vue de dessus
