CARACTERISTIQUES TECHNIQUES

Tension d'alimentation de l'armoire: 230 Vac 50/60 Hz - 115Vac 50/60 Hz
Absorption en standby: 30 mA
Température ambiante: -20°C
Caractérstiques boîte pour externe: 183 X 238 X 120 - Ip55
RECEPTEUR RX
CN1 = Connecteur entrée/ sortie
CN2 = Connecteur moteur et lumière de courtoisie
CN3 = Connecteur alimentation
CN5 = Connecteur Encoder
Cn6 = Connecteur fin de course précâblé
CN7 = Connecteur fin de course non précâblé
CNA = Connecteur rècepteur UNI
CNS = Connecteur récepteur RF FIX
CNP = Connecteur de programmation
JOLLY 3 = Connecteur Jolly3
DS = Ecran de programmation
46

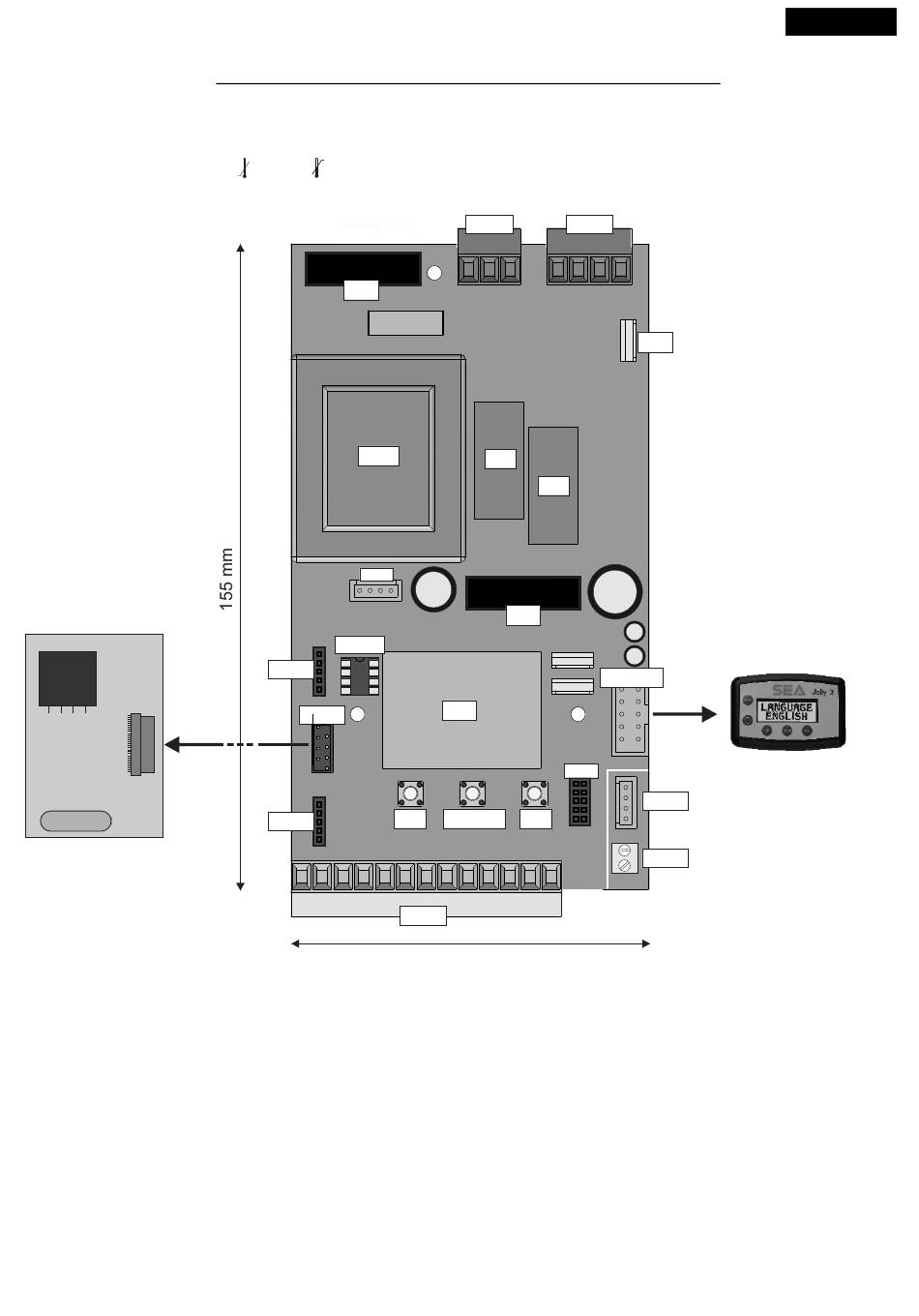

DESCRIPTION DES COMPOSANTS

+50°C
F1
TR1
CN5
MEMO
CNS
CNA
CNS
CN3
R1
R2
F2
DS
CNP
UP DOWN OK
CN1
85 mm
OK = Touche de programmation
DOWN = Touche de programmation
UP = Touche de programmation
T1 = Triac pilotage moteur
R1 = Relais commande moteur / lumière de
courtoisie
R2 = Relais échange moteur
F1 = Fusible 6.3AT sur 230V/10AT sur 115V
F2 = 1A Fusible accessoires
Tr1 = Transformateur alimentation
MEMO = Mémoire commande radio (optionnel)
CN2
T1
JOLLY3
CN6
CN7
Français
JOLLY3
