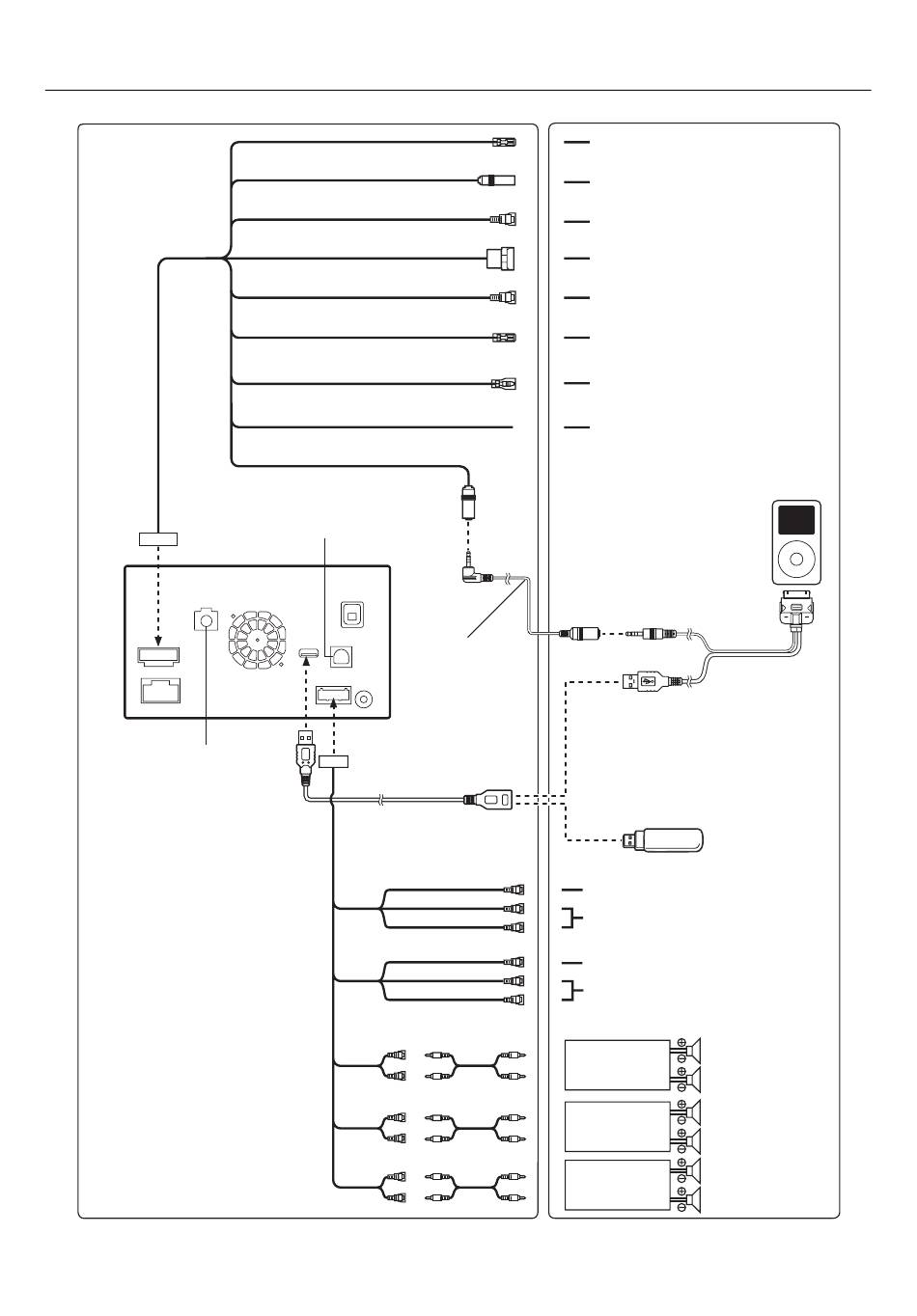

Raccordements 2/2
Pour combiner des produits
compatibles munis d'une entrée
numérique en fibre optique
16
-FR
MIX CONT
(Vert/Blanc)
STEERING REMOTE
BEEP/NAVIRG
CAMERA1
CAMERA2
REMOTE OUT
(Brun)
REMOTE IN
(Brun)
SPEED SENSOR
(Vert/Blanc)
IPOD VIDEO
Connectez ceci au boîtier optionnel
de l'interface d'affichage pour véhicule
Câble d'extension AV de
l'iPod (vendu séparément)
(KCU-461iV)
Câble d'extension USB
(fourni)
À la borne d'entrée de contrôle du guide
Vers le boîtier d'interface de la
télécommande au volant
À la borne d'entrée du guide
Pour la Caméra frontale/de recul
À la caméra arrière/autre
Vers le fil d'entrée de la télécommande
Vers fil de sortie de la télécommande
À la ligne du capteur de vitesse du véhicule
(Jaune)
À la borne de sortie vidéo
(Rouge)
Aux bornes de sortie audio (R, L)
(Blanc)
(Jaune)
À la borne d'entrée vidéo
(Rouge)
Aux bornes d'entrée audio (R, L)
(Blanc)
Amplificateur
Amplificateur
Amplificateur
iPod/iPhone
(vendu séparément)
Kit de connexion KCU-461iV
(vendu séparément)
Clé USB
(vendue séparément)
Arrière gauche
Arrière droite
Avant gauche
Avant droite
Caissons de graves
