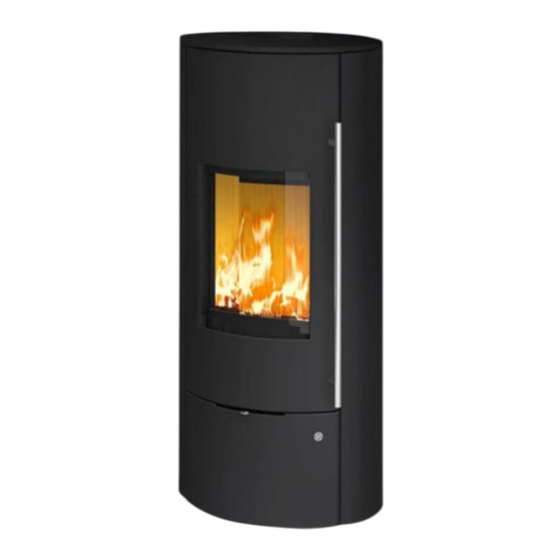

Kaminofen Tolima PowerSystem II Compact

Anleitung

Instruction

Instructions

Aanwijzing

- DIN EN 13240

- DIN 18897 raumluftunabhängig

- DIBt - Bauaufsichtliche Zulassung

- 15a BV-G

Seite

3 - 12

Page

13 - 20

Page

21 - 28

Pagina 29 - 36

All manuals and user guides at all-guides.com

23/766

Sommaire des Matières pour Olsberg Tolima PowerSystem II Compact

Page 1 Kaminofen Tolima PowerSystem II Compact 23/766 Anleitung Instruction Instructions Aanwijzing Seite 3 - 12 Page 13 - 20 Page 21 - 28 Pagina 29 - 36 All manuals and user guides at all-guides.com - DIN EN 13240 - DIN 18897 raumluftunabhängig...
Page 2 Kurzanleitung Anzünden Heizen ● Vor dem Anzünden prüfen, dass keine brennbaren Gegenstände auf dem Kaminofen abgelegt sind. chend dem Wärmebedarf benötigt wird. ● Aschekasten ggf. entleeren und wieder einschieben. Für Nennheizleistung 6kW: - max. 1,5 kg Holzscheite; Brenndauer >45 min ●...
Page 3 Inhaltsübersicht Vorwort Vorwort ..............3 Dieser Kaminofen ist ein Spitzenprodukt moderner Technische Daten Heiztechnik. Technische Daten ............. 3 Großer Bedienungskomfort und hohe Brenn stoff- Zu beachtende Vorschriften ........4 aus nutzung gestatten den Einsatz als hochwertige Raumheizung, ohne auf die angenehme Atmosphäre Schornsteinbemessung ...........
Page 4 Geschlossener Betrieb und Luftheizungsbauhandwerks. All manuals and user guides at all-guides.com mit Scheitholz / Holzbrikett: Wir empfehlen Ihnen aus dem Olsberg-Sortiment die ● Nennwärmeleistung ....... 6,0 / 6,0 kW Verbrennungsluftrohre mit Dichtlippe. ● Abgasmassenstrom ....... 5,1 / 5,4 g/s ● Abgastemperatur am Stutzen ....305 / 315 °C ●...
Page 5 Aufstellen des Kaminofens Der Aufstellboden muss eben und waagerecht sein. Der Kaminofen darf nur auf ausreichend tragfähige Böden aufgestellt werden. Zum Schutz des Fußbodens kann der Kaminofen auf ein Bodenblech oder eine Montagefolge Glasplatte gestellt werden. Bei brennbaren Fuß- oder Teppichböden ist eine sta- bile und nicht brennbare Funkenschutzplatte zu ver- wenden.
Page 6 Bedienung Montage des PowerBloc Zulässige Brennstoffe ● Montageöffnung über dem Feuerraum öffnen. Nachfolgend aufgeführte Brennstoffe sind zulässig: ● Naturbelassenes stückiges Holz in Form von Scheitholz Maximale Länge: ..33 cm Umfang: ...ca. 30 cm ● Holzbrikett nach DIN EN 14691 Größenklasse HP 2 Maximale Länge: ..20 cm Scheitholz erreicht nach Lagerung von 2 bis 3 Jahren im Freien (nur oben abgedeckt) eine Feuchtigkeit...
Page 7 Beachten Sie vor dem ersten Heizen Verbrennungsluftschieber ● Alle Zubehörteile aus dem Aschekasten und Feuerraum entnehmen. ● Der auftretende Geruch durch das Verdampfen der Schutzlackierung verschwindet, wenn der Kaminofen mehrere Stunden gebrannt hat (Raum gut Lüften). ● Der Kaminofen ist mit einem hochwertigen tempera- turbeständigen Lack beschichtet, der seine endgülti- ge Festigkeit erst nach dem ersten Aufheizen erreicht.
Page 8 Bedienhebel für die Konvektionsluft Das Holzlagerfach unterhalb des Brennraums ist mit rechts oben an der Rückwand des Kaminofens. einem Magnet-Druckverschluß ausgerüstet. Es lässt sich durch leichtes drücken auf den Taster (Olsberg- Bedienhebelstellung: Logo) öffnen. Das Verschließen erfolgt ebenso durch „II“ ...Schieber ganz auf leichtes drücken.
Page 9 Besondere Hinweise Heizen während der Übergangszeit Verkleidung Voraussetzung für eine gute Funktion des Kaminofens Bei einer wesentlichen oder dauernden Überbelastung ist der richtige Förderdruck (Schornsteinzug). Dieser ist das Kaminofens über die Nennwärmeleistung hin- sehr von der Außentemperatur abhängig. Bei höheren aus sowie bei Verwendung anderer als der genann- Außentemperaturen (über 16°C) kann es deshalb zu ten Brennstoffe, entfällt die Gewährleistung des...
Page 10 Unterdruck im Feuerraum messen Was ist, wenn …? Über der Feuerraumöffnung hinter der oberen Tür be- ... der Kaminofen nicht richtig zieht? ● Ist der Schornstein oder das Ofenrohr undicht? neten Messgerät der Unterdruck im Feuerraum wäh- ● Ist der Schornstein nicht richtig bemessen? rend des Heiz betriebes bei geschlossener Tür gemes- ●...
Page 11 Vertragspartner (Verkäufer) wegen Sachmängeln unberührt. 4. Verschleißteile Die erteilten Garantien sind freiwillige Zusatzleistungen von Olsberg und haben nur für das Gebiet der Verschleißteile unterliegen einer natürlichen, ihrer Bundesrepublik Deutschland Gültigkeit. Funktion entsprechenden „ordnungsgemäßen“ Ab- nutzung. Dies bedeutet, dass bestimmte Bauteile von Kaminöfen eine Funktions- bzw.
Page 12 Behandlung und Wartung sowie durch Fehler beim das gesamte Produkt nicht. Aufstellen und Anschließen des Gerätes auftreten. In Fällen der Rücknahme von Waren ist Olsberg berech- Wir übernehmen keine Garantie bei Nichtbeachtung tigt, folgende Ansprüche auf Gebrauchsüberlassung der Aufstell- und Bedienungsanleitungen sowie bei und Wertminderung geltend zu machen: Einbau von Ersatz- und Zubehörteilen eines anderen...
Page 13 Stove Tolima PowerSystem II Compact 23/766 Table of Contents Technical Data Foreword ..............13 ● Nominal thermal output ......... 6,0 kW Technical Data ............13 ● Room heat output .......... 6,3 kW ● Height to the top edge of connector pipe Regulations to be observed ........
Page 14 Observe the rules of the oven and air heating construction craft. Necessary data Use the Olsberg combustion air pipes with sealing lip. Closed operation with billet wood / wood briquettes: ● Nominal thermal output ......6,0 / 6,0 kW All manuals and user guides at all-guides.com...
Page 15 Installing the stove and horizontal. The stove may only be installed on an Assembly sequence non-combustible spark protection plate must be used. This must extend 50 cm to the front and 30 cm to each side beyond the edge of the combustion chamber opening.
Page 16 Operation Installing the PowerBloc Permissible fuels The following fuels are approved: ● Natural shopped wood in the form of billet wood Maximum length: ....33 cm Circumference: ..approx. 30 cm ● Wood briquettes to DIN EN 14691 Size class HP 2 Maximum length: ....20 cm Billet wood reaches a moisture content of 10 to 15% after being stored outdoors for 2 to 3 years (only cov-...
Page 17 Combustion air slide valve ● Remove all accessories from the ash pan and com- bustion chamber. ● The odour given off by the evaporation of the pro- tective coating disappears after the stove has been burning for several hours (ventilate the room well). ●...
Page 18 It can be opened by lightly pressing on the but- Operating lever setting: Fire grate ton (Olsberg logo). Likewise it can be closed by light- „II“ ...Slide valve completely open ly pressing. „I“ ..Slide valve 1/2 open „0“...
Page 19 Special information Heating during the transition period Cladding Prerequisite for the stove to function well is the correct The manufacturer’s guarantee expires if the stove is delivery pressure (chimney draught). This very much depends on the external temperature. Therefore, if the nominal heating output, or if fuels other than those list- external temperatures are high (above 16°C) the deliv- ed are used.
Page 20 Measuring negative pressure What to do if ...? in the combustion chamber ... the stove doesn’t draw properly? ● Is the chimney or the stovepipe not tight? Above the combustion chamber opening, behind the up- per door, there is a measuring duct on which the nega- ●...
Page 21 Poêle Tolima PowerSystem II Compact 23/766 Table des matières Caractéristiques technique Préface..............21 ● Puissance nominale ........6,0 kW Caractéristiques technique ........21 ● Puissance nominale à l’air ......6,3 kW ● Hauteur jusqu’au bord supérieur Directives à respecter ..........22 du manchon de raccord Dimensions de la cheminée ........
Page 22 All manuals and user guides at all-guides.com rature T400. pulsé et de poêles. Données nécessaires Utilisez les tubes d’air de combustion Olsberg avec Exploitation fermée lèvre d’étanchéité. avec bois en bûches / briquette de bois: ● Puissance nominale ......6,0 / 6,0 kW ●...
Page 23 Installation du poêle Le sol doit être plan et horizontal. Le poêle ne peut être ger le plancher, on pourra placer le poêle sur une tôle Déroulement du montage ou une plaque de verre. En présence de moquettes ou de tapis combustibles, il faut utiliser une spark plaque de protection robuste et non combustible.
Page 24 Manipulation Montage du PowerBloc Combustibles autorisés ● Ouvrir l‘ouverture de montage au-dessus du foyer. Les combustibles énumérés dans ce qui suit, sont autorisés: ● Bois naturel en morceaux sous forme de bûches Longueur maximale: ..33 cm Circonférence: ..ca. 30 cm ●...
Page 25 À respecter avant la première mise en Registre d’air de combustion service chauffer ● Sortir au préalable tous les accessoires du cendrier et du foyer. ● L‘odeur se produisant en raison de la vaporisation de la laque de protection disparaîtra lorsque le poêle aura brûlé...
Page 26 équipé d’une fermeture Position du levier de commande: magnétique à pression. Il s’ouvre facilement en ap- «II»..Registre complètement ouvert puyant légèrement sur la touche (Logo Olsberg). La fer- «I»...Registre 1/2 ouvert meture s’effectue également par une légère pression. «0»..Registre fermé...
Page 27 Indications spéciales Chauffer durant la période de transition Habillage Une pression de refoulement correct (tirage de la che- La garantie du fabricant expirera en cas de surcharge minée) est la condition préalable pour le bon fonction- essentielle ou constante du poêle au-delà du rende- nement du poêle.
Page 28 Mesure de la dépression dans la Que faut-il faire si …? chambre de combustion … le poêle ne tire pas bien? ● La cheminée ou le tuyau de cheminée ne sont-ils Un manchon de mesure est situé au dessus de l‘ou- pas étanches? verture de la chambre de combustion, à...
Page 29 Haardkachel Tolima PowerSystem II Compact 23/766 Inhoudsoverzicht Technische gegevens Voorwoord ............... 29 ● Nominaal warmtevermogen ......6,0 kW Technische gegevens ..........29 ● Ruimteverwarmingsvermogen ....... 6,3 kW ● Hoogte tot oberkant aansluitstomp Voorschriften in acht te nemen ......30 bij aansluiting boven ........1360 mm Schoorsteendimensionering .........
Page 30 All manuals and user guides at all-guides.com schriften van het land. De schoorsteen moet in over- Gebruik Olsberg verbrandingsluchtpijp eenstemming zijn met de temperatuurklasse T400. af dicht lip. Noodzakelijke gegevens Gesloten bedrijf met kloofhout / houtbriket: ●...
Page 31 Monteren van de haardkachel De plaatsingsbodem moet vlak en waterpas zijn. De haardkachel mag slechts op vloeren met voldoende draagvermogen geplaatst worden. Ter beveiliging van de vloer kan de haardkachel op een bodemplaat of een Montagevolgorde glasplaat worden gezet. Bij een brandbare vloer of tapijtvloer moet een stabie- le en onbrandbare vonkenopvangnet plaat worden ge- bruikt.
Page 32 Bediening Montage van het PowerBloc Toelaatbare brandstoffen ● De montage opening boven de verbrandingskamer openen. De onderstaande aangevoerde brandstoffen zijn toelaatbaar: ● Zuivere houtstukken in de vorm van kloofhout. Maximale lengte: ..33 cm Omvang: ...ca. 30 cm ● Houtbriket volgens DIN EN 14691 Grootteklasse HP 2 Maximale lengte: ..20 cm Kloofhout bereikt na een opslag van 2 tot 3 jaar in de...
Page 33 Neemt U in acht voor het eerste stoken Verbrandingsluchtklep ● Alle toebehoren uit de aslade en verbrandings-ruim- te verwijderen. ● De optredende geur door het verdampen van de beschermingsverlakking verdwijnt, wanneer de haardkachel meerdere uren heeft gebrand (ruimte goed ontluchten). ●...
Page 34 Het vak kan geopend worden door licht op de toets Positie regelhendel: (met Olsberg-logo) te drukken. Het vak wordt ook ge- „II“ ...Klep helemaal open Vuurrooster sloten door de toets licht in te drukken.
Page 35 Bijzondere aanwijzingen Stoken gedurende de overgangstijd Bekleding Vereiste voor een goede functie van de haardkachel Bij eenbelangrijke of voortdurende overbelasting van is de juiste persdruk (schoorsteentrek). Deze is veel de haardkachel boven het nominaal verwarmingsver- van de buitentemperatuur afhankelijk. Bij hogere bui- mogen uit evenals bij gebruik van andere als de ge- tentemperaturen (meer dan 16°C) kan dit daardoor sto- noemde brandstoffen, vervalt de garantie van de...
Page 36 All manuals and user guides at all-guides.com stallatie hier te registreren: Typenummer: 23/ __________ Fabrikatienummer: ___________________________ Olsberg GmbH Hüttenstraße 38 59939 Olsberg T +49 2962 805-0 F +49 2962 805-180 info@olsberg.com...
