5 Commande
5.1 Eléments d'affichage et de commande
Avec l'affichage local il est possible de lire d'importantes grandeurs nominales directe-
ment au point de mesure ou de configurer l'appareil via le "Quick Setup" ou la matrice
de programmation.
La zone d'affichage comprend au total trois lignes sur lesquelles sont affichées les
valeurs mesurées et/ou les grandeurs d'état (sens d'écoulement, bargraph etc).
L'utilisateur a la possibilité de modifier l'affectation des lignes d'affichage à différentes
grandeurs affichées et de l'adapter à ses besoins ( → Voir manuel "Description des fonc-
tions").
1
2

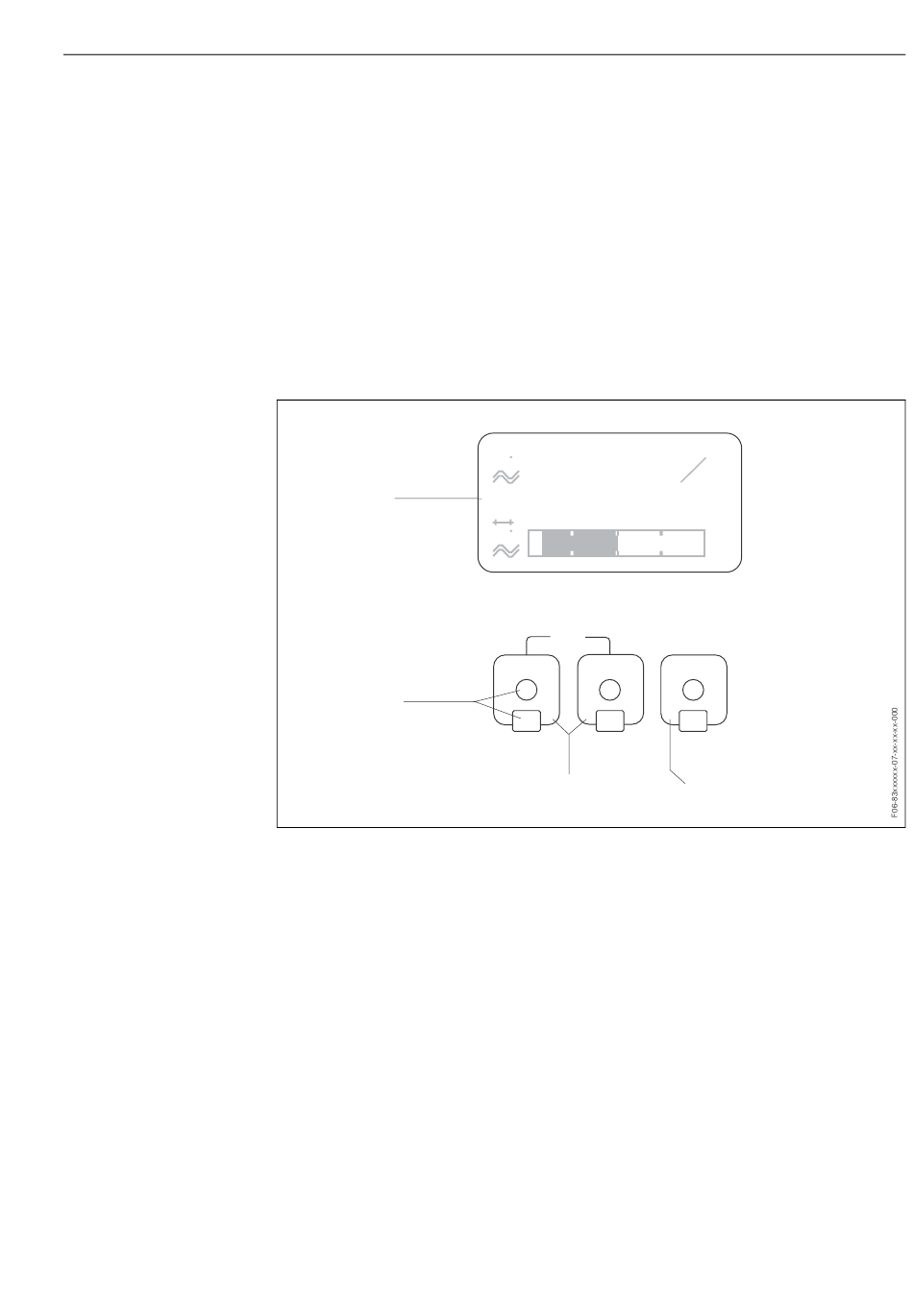

Fig. 22: Eléments d'affichage et de commande
Affichage cristaux liquides (1)
L'affichage à cristaux liquides à 4 lignes éclairé indique les valeurs mesurées, les textes de dialogue, ainsi
que les messages de défaut ou d'avertissement. On désigne par position HOME (mode de fonction)
l'affichage pendant le mode de mesure normal.
Représentation de l'affichage
Touches optiques pour "Touch Control" (2)
Touches Plus/Moins (3)
→
– Position HOME Interrogation directe des états de compteur et des valeurs réelles des entrées/sorties
– Modifier les paramètres/entrer les valeurs chiffrées
– Sélection de divers blocs, groupes et groupes de fonctions à l'intérieur de la matrice
En activant simultanément les touches +/- , les fonctions suivantes sont déclenchées :
– Sortie progressive de la matrice de programmation
−
– Activation des touches +/
– Interruption de l'entrée de données
Touche Enter (4)
→
– Position HOME Accès à la matrice de programmation
– Mémorisation de valeurs chiffrées ou de réglages modifiés
+24.502 +24.502
m m
Σ Σ
+1863.97 +1863.97
3 3
m m
–50 –50
Esc
+
-
3
→
page 32
→
Position HOME
pendant plus de 3 secondes
kg kg
h h
t t
% %
+50 +50
E
4
→
Retour direct à la position HOME
5 Commande
