4 Câblage
Danger !
Tenir compte, lors du raccordement d'appareils certifiés Ex, des directives et schémas
de raccordement dans les documentations Ex spécifiques, complémentaires au
présent manuel. En cas de questions, veuillez-vous adresser à votre agence E+H.
4.1 Raccordement de la version séparée
4.1.1 Raccordement capteur
Danger !
• Risque d'électrocution ! Déconnecter l'appareil avant de l'ouvrir. Ne pas installer ni
câbler l'appareil sous tension. Un non respect de ces consignes peut entrainer la
destruction de composants électroniques.
• Risque d'électrocution ! Relier le fil de terre à la prise de terre du boitier avant de
mettre sous tension.
• Lors de l'utilisation de la version séparée, seuls des capteurs et transmetteurs ayant
le même numéro de série pourront être reliés ensemble. Si ceci n'est pas pris en
compte lors du raccordement des appareils, on risque de connaitre des problèmes
de communication.
1. Déposer le couvercle du compartiment de raccordement (a) en dévissant les vis
de fixation du transmetteur et du capteur.
2. Poser le câble de signal (b) à travers les entrées correspondantes.
3. Procéder au câblage entre capteur et transmetteur selon le schéma électrique :
→ fig. 15
→ Schéma de raccordement dans le couvercle à visser.
4. Visser le couvercle (a) à nouveau sur le compartiment de raccordement du capteur
ou le boitier du transmetteur.
a
b

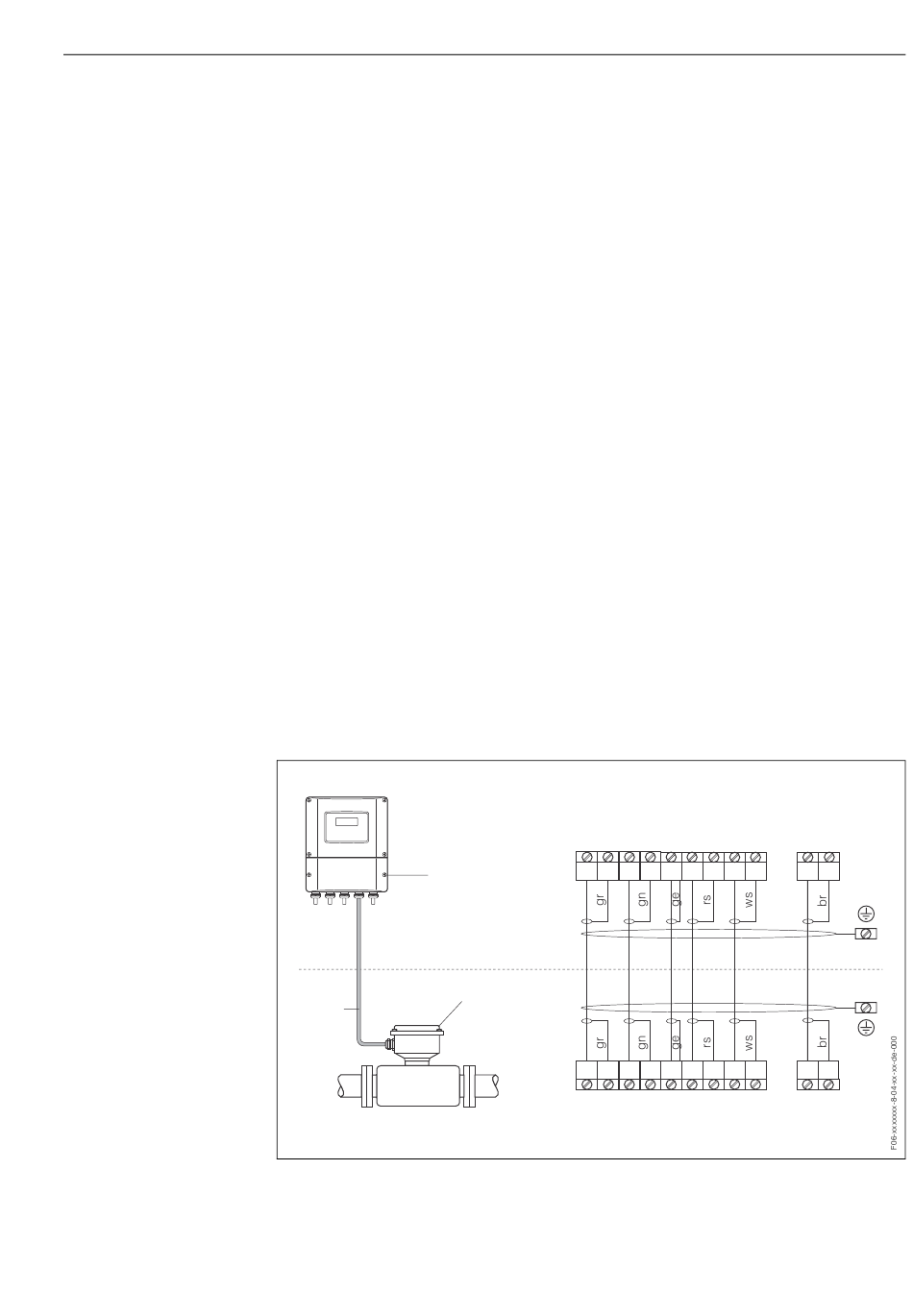

Fig. 15: Raccordement de la version séparée
a Couvercle du compartiment de raccordement (transmetteur/capteur)
b Câble de liaison (câble de signal)
S1 S1 S2 S2
+ +
4 5 6
a
4 5 6
+ +
S1 S1 S2 S2
Pipe
TM TM TT TT
GND
+ +
7 8 9 10 11 12 41
7 8 9 10 11 12
41
+ +
Pipe
TM TM TT TT
GND
