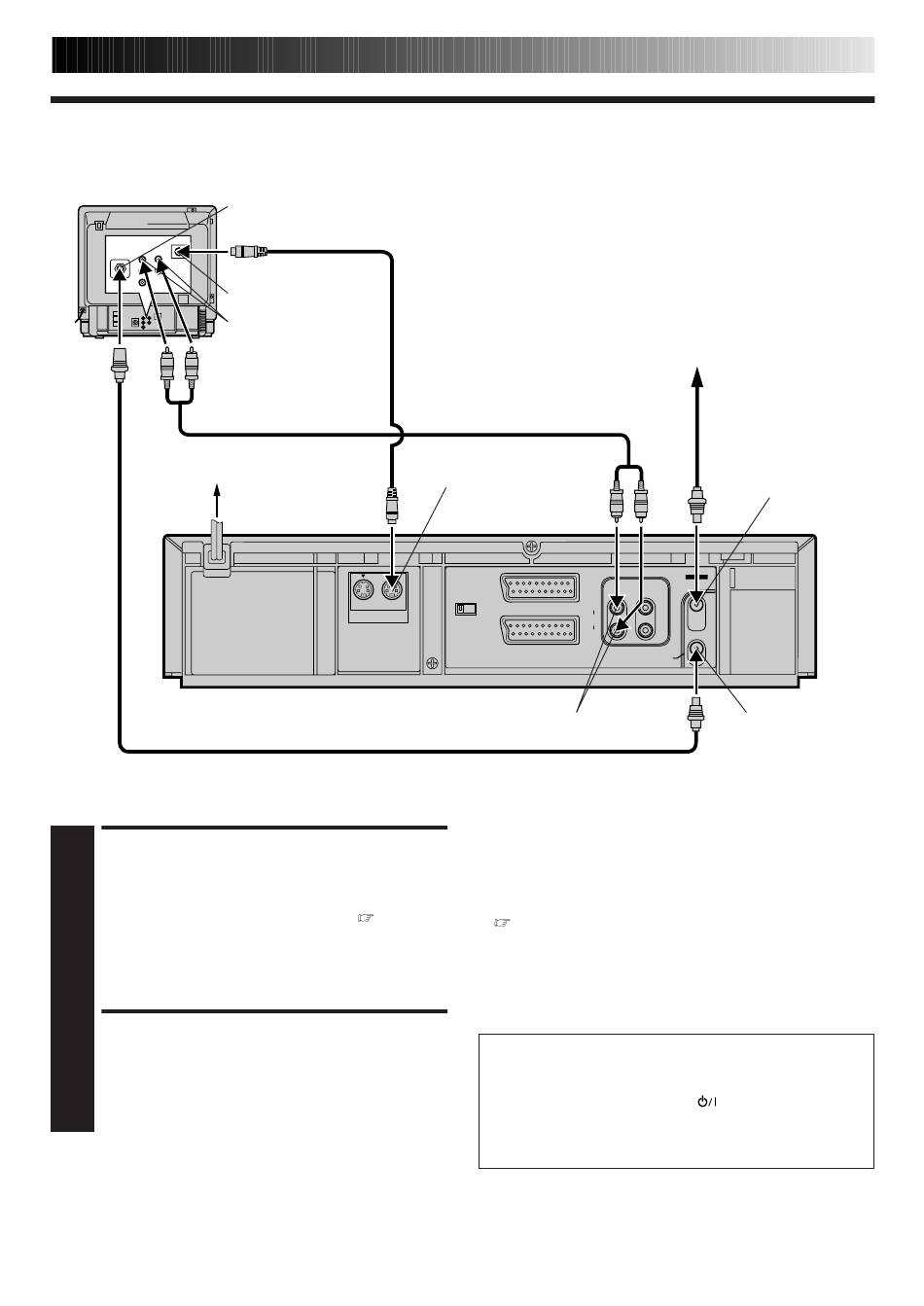

Ra ccordem ent S-VIDEO
Arrière du téléviseur
Panneau arrière
● Pour raccorder un téléviseur avec connecteurs d'entrée
S-VIDEO/AUDIO ...
RACCORDER LE MAGNETO-
SCOPE AU TELEVISEUR
1
a- Raccorder l'antenne au magnétoscope et au téléviseur
comme dans "Raccordements de base" (
b- Raccorder le connecteur S SORTIE du magnétoscope
au connecteur d'entrée S-VIDEO du téléviseur.
c- Raccorder les connecteurs SORTIE AUDIO du
magnétoscope aux connecteurs d'entrée audio du
téléviseur.
BRAN CHER LE MAGN ETO -
SCO PE SUR LE SECTEUR
2
Brancher la fiche du cordon d'alimentation sur une
prise secteur.
Downloaded from:
https://www.usersmanualguide.com/
Prise d'antenne
Connecteur
d'entrée S-VIDEO
Connecteurs
d'entrée AUDIO
Prise secteur
Cordon d'alimentation
secteur
ENTREE
Câble RF (fourni)
Câble S-Vidéo (non fourni)
Câble audio (non fourni)
SORTIE S-VIDEO
(S SORTIE)
AV1 SORTIE
SORTIE
AV1 ENTREE / SORTIE
S VIDEO
NORM. Y/C
AV2 ENTREE / DECODEUR
SORTIE AUDIO
REM ARQ UES:
● Vous pouvez obtenir des images S-VHS de haute qualité.
● Si votre téléviseur n'est pas stéréo, utiliser les connecteurs
SORTIE AUDIO du magnétoscope pour le raccordement à un
amplificateur audio pour la reproduction du son Hi-Fi stéréo.
p. 4).
(
p. 41)
● Pour faire fonctionner le magnétoscope avec votre téléviseur
en utilisant le raccordement S-VIDEO, régler votre téléviseur
sur le mode VIDEO (ou AV).
● Pour changer le mode du téléviseur, se reporter au manuel
d'instructions de votre téléviseur.
Après avoir branché le cordon secteur à une prise de
courant, l'affichage du réglage de pays apparaît sur l'écran
TV et/ou sur le panneau d'affichage avant du
magnétoscope lorsque la touche
la télécommande est pressée la première fois pour mettre
en marche l'alimentation du magnétoscope; passer à la
page 8 pour effectuer le réglage automatique.
Antenne ou câble
ENTREE ANTENNE
ANTENNE
ENTREE
G
AUDIO
D
SORTIE
ENTREE
SORTIE
SORTIE ANTENNE
sur le magnétoscope/
7
