Compact Par 7 MKII
Panneau de contrôle
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle répondent
au signal DMX de celle-ci (si vous avez sélectionné et sauvegardé une adresse DMX, la console de
contrôle l'affiche automatiquement lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Compact Par 7 MKII répond au contrôleur.
Si vous utilisez la console, retenez que l'unité possède 7 canaux.
Si vous utilisez plusieurs Compact Pars, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Compact Par devrait être 1 (d001) ; celle du second Compact Par 7 MKII
devrait être 1 + 7 = 8 (d008) ; celle du troisième Compact Par 7 MKII devrait être 8 + 7 = 15 (d015), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Compact
Par 7 MKII correctement.
Si au moins deux Compact Pars partagent une même adresse, ils fonctionnent de la même manière.
Contrôle :
Après avoir défini les adresses de tous les appareils Compact Par 7 MKII, vous pouvez commencer à les
faire fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le Compact Par 7 MKII détecte automatiquement si des données DMX 512
sont reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de
contrôle ne clignote pas.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Compact Par 7 MKII.
• la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est défectueux
ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 10 secondes
Si vous n'appuyez sur aucun bouton pendant 10 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'affichage s'allume.
Code commande : 42595

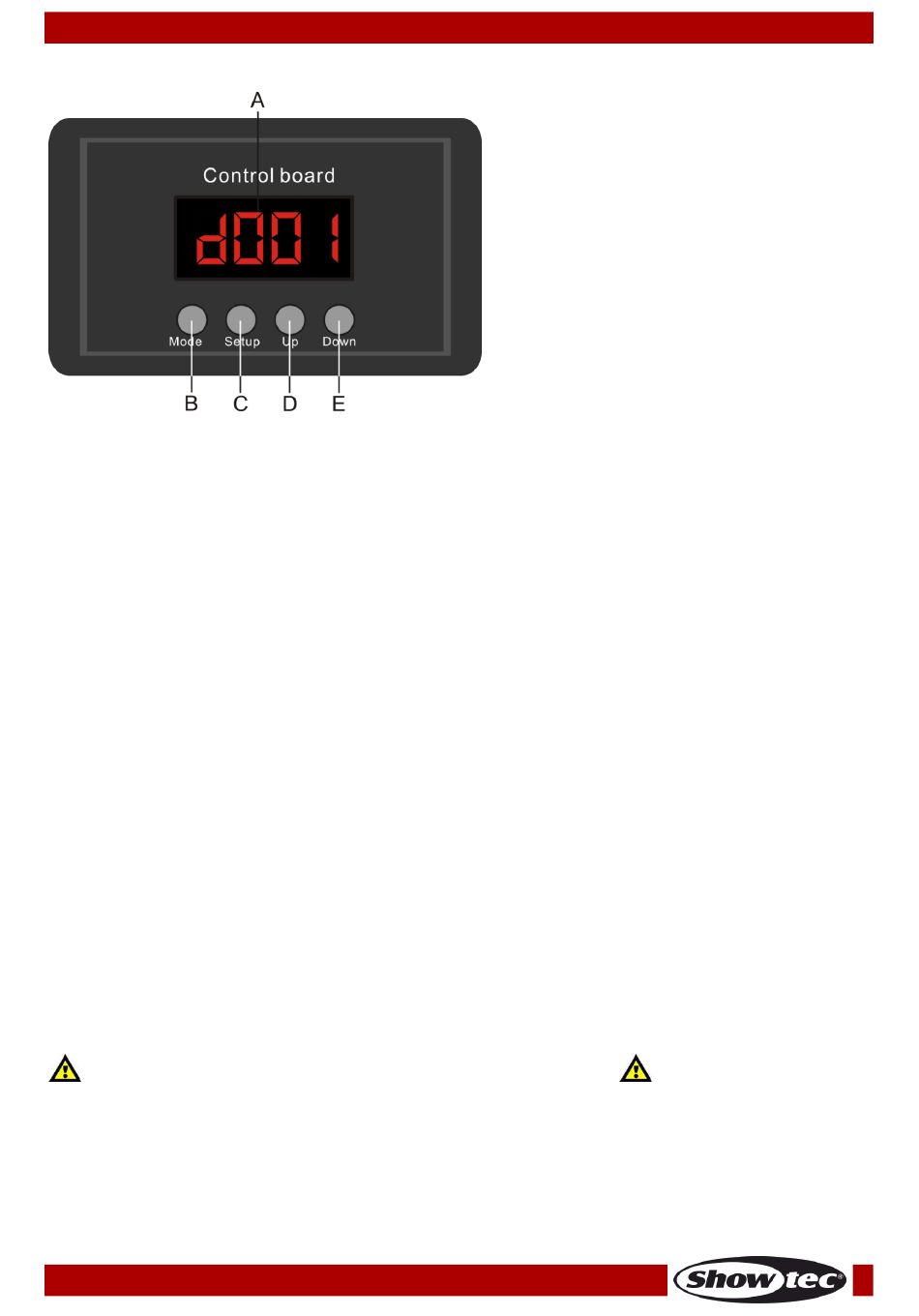

A)
Écran LCD
B)
Bouton MODE
C)
Bouton SETUP (configuration)
D)
Bouton UP (haut)
E)
Bouton DOWN (bas)
Schéma 5
12
