Wilo -Yonos GIGA2.0-I Guide D'installation Rapide page 8

Positions de montage autorisées avec arbre de moteur vertical
6.4.2 Positions de montage autorisées
avec arbre de moteur vertical
4 x 90°

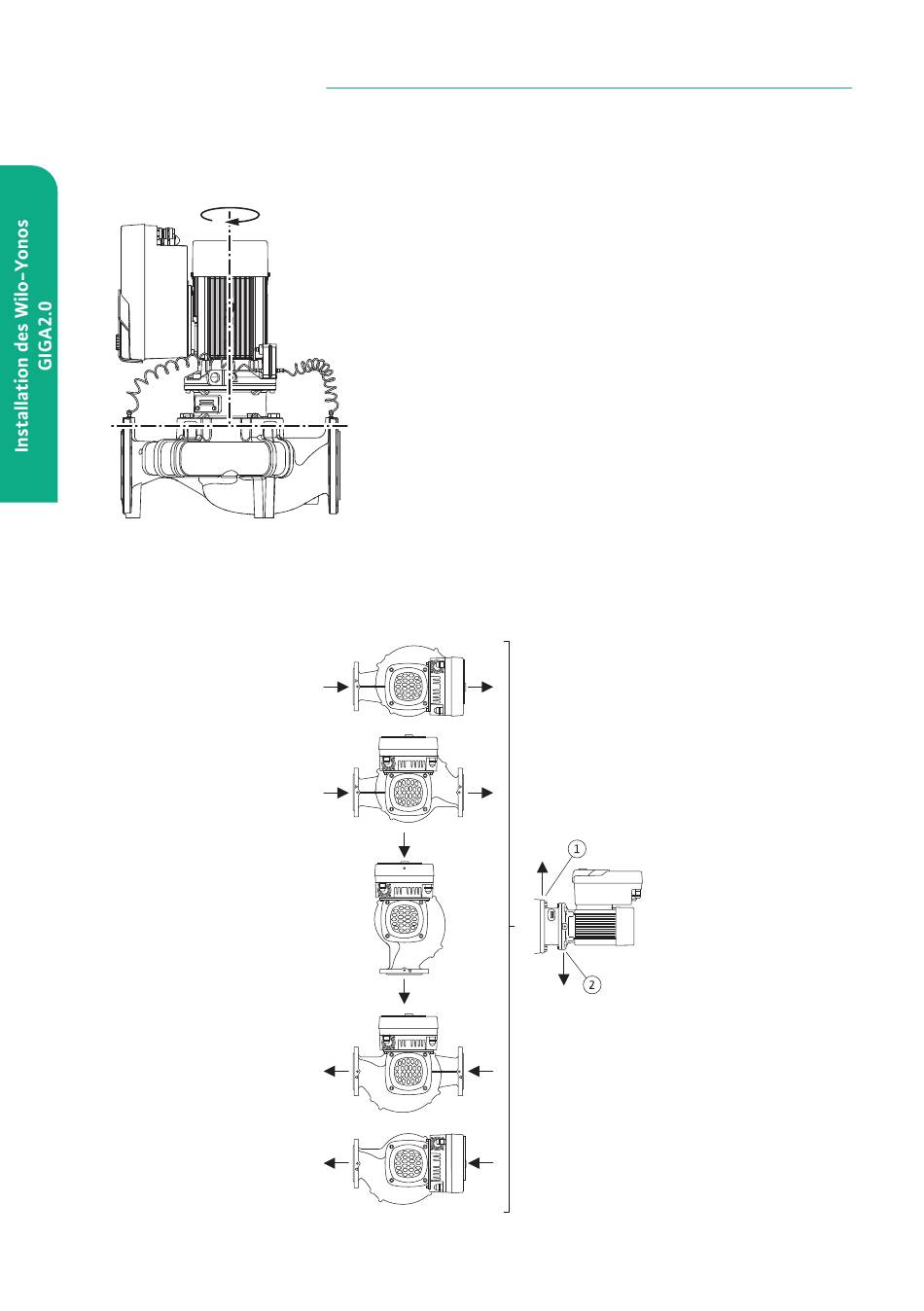

Fig. 9: Positions de montage autorisées avec
arbre de moteur vertical
08 Installation des Wilo-Yonos GIGA2.0
La Fig. 9 illustre les positions de montage autorisées avec arbre de moteur vertical.
Toutes les positions de montage sont autorisées à l'exception de la position « Moteur
La Fig. 9 illustre les positions de montage autorisées
vers le bas ».
avec arbre de moteur vertical.
Le kit embrochable peut, par rapport au corps de pompe, être monté dans quatre posi-
tions différentes (décalées à chaque fois de 90°).
Toutes les positions de montage sont autorisées à
Pour les pompes doubles, la rotation des deux kits embrochables l'un vers l'autre, par
l'exception de la position « Moteur vers le bas ».
rapport aux axes des arbres, n'est pas possible en raison des dimensions des modules
électroniques.
Le kit embrochable peut, par rapport au corps de
pompe, être monté dans quatre positions différentes
(décalées à chaque fois de 90°).
Pour les pompes doubles, la rotation des deux kits
embrochables l'un vers l'autre, par rapport aux axes des
arbres, n'est pas possible en raison des dimensions des
modules électroniques.
6.4.1 Positions de montage autorisées
avec arbre de moteur horizontal
Fig. 8: Positions de montage autorisées avec
arbre de moteur horizontal
