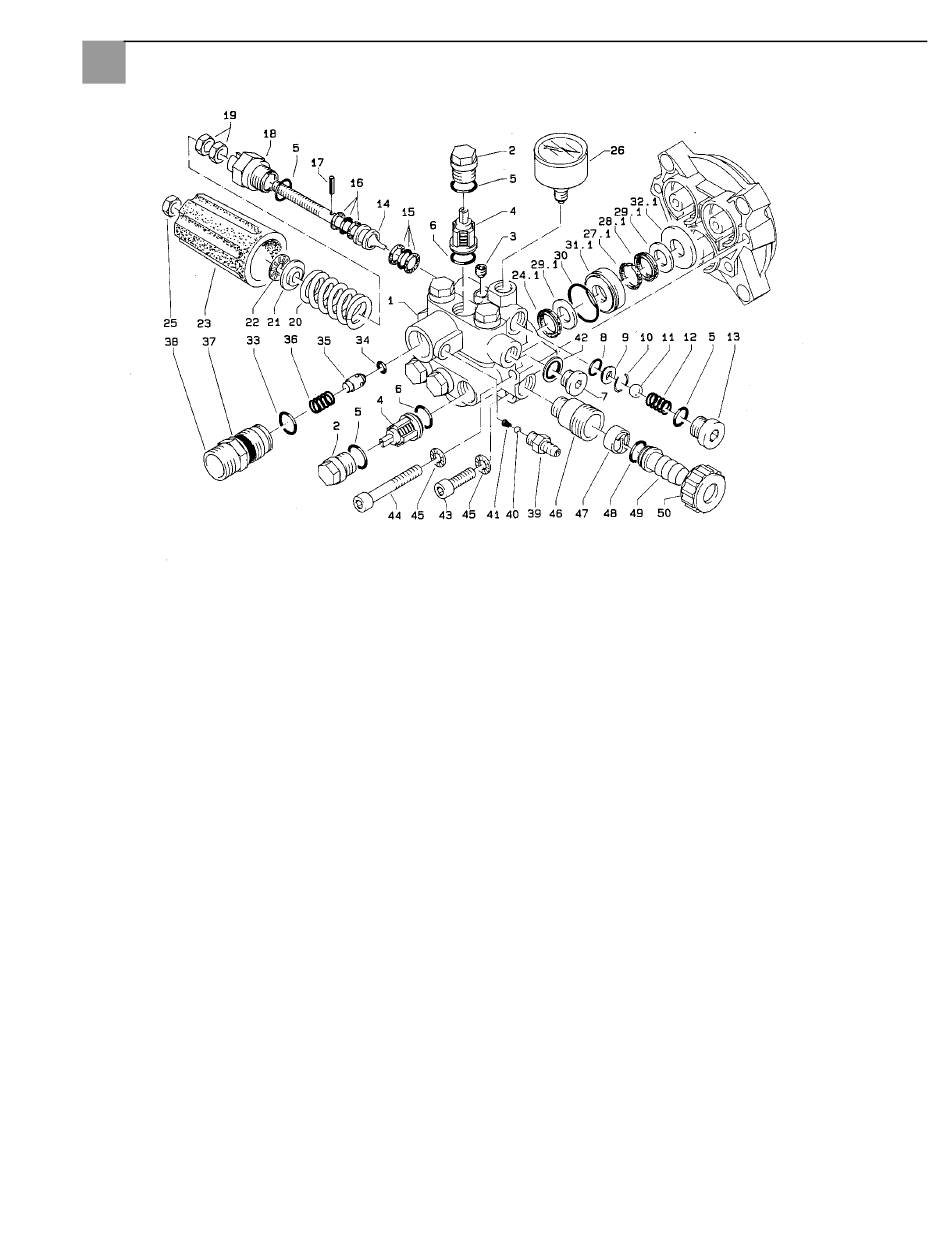

Corps de soupape
Nomenclature des pièces de rechange
Rep. N°
Désignation
1.1
Corps de soupape APG à UL incorp.
(grandes soupapes avec LR)
pour diamètre de piston plongeur 14 mm
2
Bouchons de soupape
3
Bouchon fileté d'étanchéité M 10 x 1
4
Soupapes (rouge) pour pompe APG
5
(grand modèle de soupapes)
Joint torique 16 x 2
6
Joint torique 15 x 2
7
Bouchon fileté d'étanch. R 1/4" avec collet
8
Joint torique
9
Siège de soupape en acier inox.
10
Circlip
11
Bille en acier inox. de 8,5 mm
12
Ressort en acier inox.
13
Vis d'obturation
14
Piston distributeur
15
Rondelle Parbaks 16 mm
16
Rondelle Parbaks 8 mm
17
Goupille Mécanindus
18
Guide de piston spécial
19
Ecrou M 8 x 1
20
Ressort de soupape noir
21
Rondelle de pression élastique
22
Roulement à aiguilles
23
Manette
24.1
Joint de piston toile 14 x 24 x 5/2,5
25
Ecrou Elastic-Stop
26
Manomètre 0-250 bar
27.1
Cône de serrage
28.1
Joint de piston perbunan 14 x24 x 5/2,5
29.1
Bague d'appui 14 x 24
All manuals and user guides at all-guides.com
Corps de soupape A.P. à soupape incorporée Unloader
pour un diamètre de piston plongeur de 14 mm
Qté
1
6
1
6
8
6
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
3
1
1
3
3
6
2 4
2 4
2 4
2 4
2 4
Rep. N° Désignation
30
Joint torique 28,3 x 1,78
31.1
Bague de fuite pour piston plongeur 14 mm 3
32.2
Entretoise pour piston plongeur 14 mm
33
Joint torique 15 x 1,5
34
Joint torique 6 x 3
35
Corps de retenue
36
Ressort de retenue
37
Joint torique 18 x 2
38
Pièce de sortie inj. ST 30 M22 x 1,5 court 1
39
Embout d'aspiration raccord. de tuyau
40
Bille en acier inox. de 5,5 mm
41
Ressort en acier inox.
42
Bague Usit
43
Vis à six pans creux M 8 x 30
44
Vis à six pans creux M 8 x 55
45
Circlip
46
Prise d'aspiration
47
Filtre à eau
48
Joint torique
49
Embout à olive
50
Ecrou-raccord
Pochette de réparation des soupapes
pour pompe AGP
6 x Rep. 4; 6 x Rep. 5; 6 x Rep. 6
Pochette de réparation des joints de piston
3 x Rep. 24.1; 3 x Rep 27.1
3 x Rep. 28.1; 6 x Rep 29.1
3 x Rep. 30;
3 x Rep 31.1
Corps de soupape compl.
Piston distributeur compl.
Qté
3
3
1
1
1
1
1
1
1
1
1
2
4
4
1
1
1
1
1
