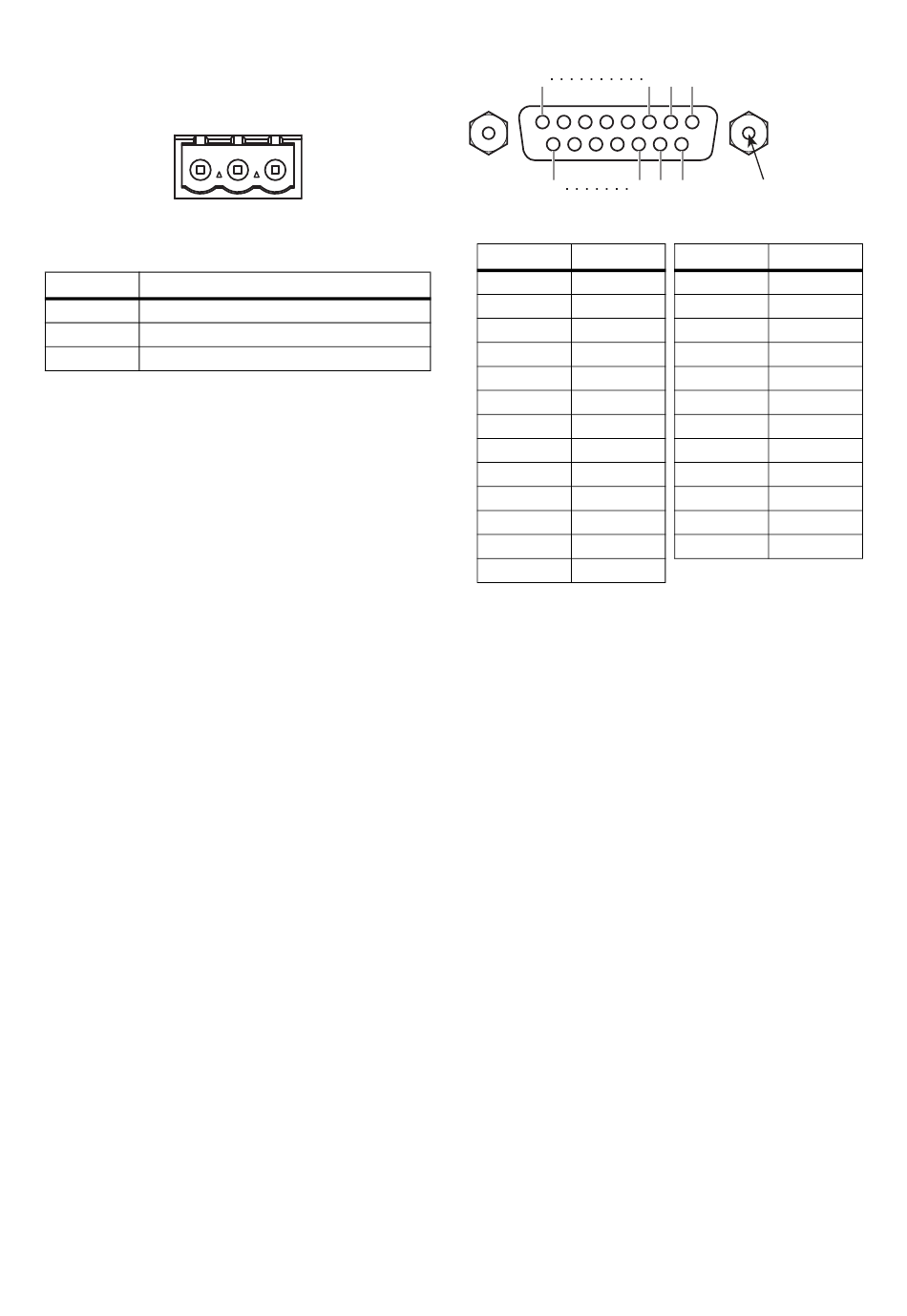

Tableau d'affectation
des broches
1
FAULT OUTPUT
N° de broche
1
NO (Normally Open) (Normalement ouvert)
2
C (Common) (Commun)
3
NC (Normally Closed) (Normalement fermé)
Contact de relais
2
3
Signal
13
3
25
16
GPI
N° de broche
Signal
1
GPO1
2
GPO3
3
GPO5
4
GPO7
5
RLY_C
6
GND
7
GND
8
OPTO+
9
+5V
10
GPI2
11
GPI4
12
GPI6
13
N.C.
2
1
M2.6 x 0.45 mm pitch
15
14
N° de broche
Signal
14
GPO2
15
GPO4
16
GPO6
17
RLY_NC
18
RLY_NO
19
GND
20
OPTO-
21
+5V
22
GPI1
23
GPI3
24
GPI5
25
GPI7
DSP-R10 Mode d'emploi
21
