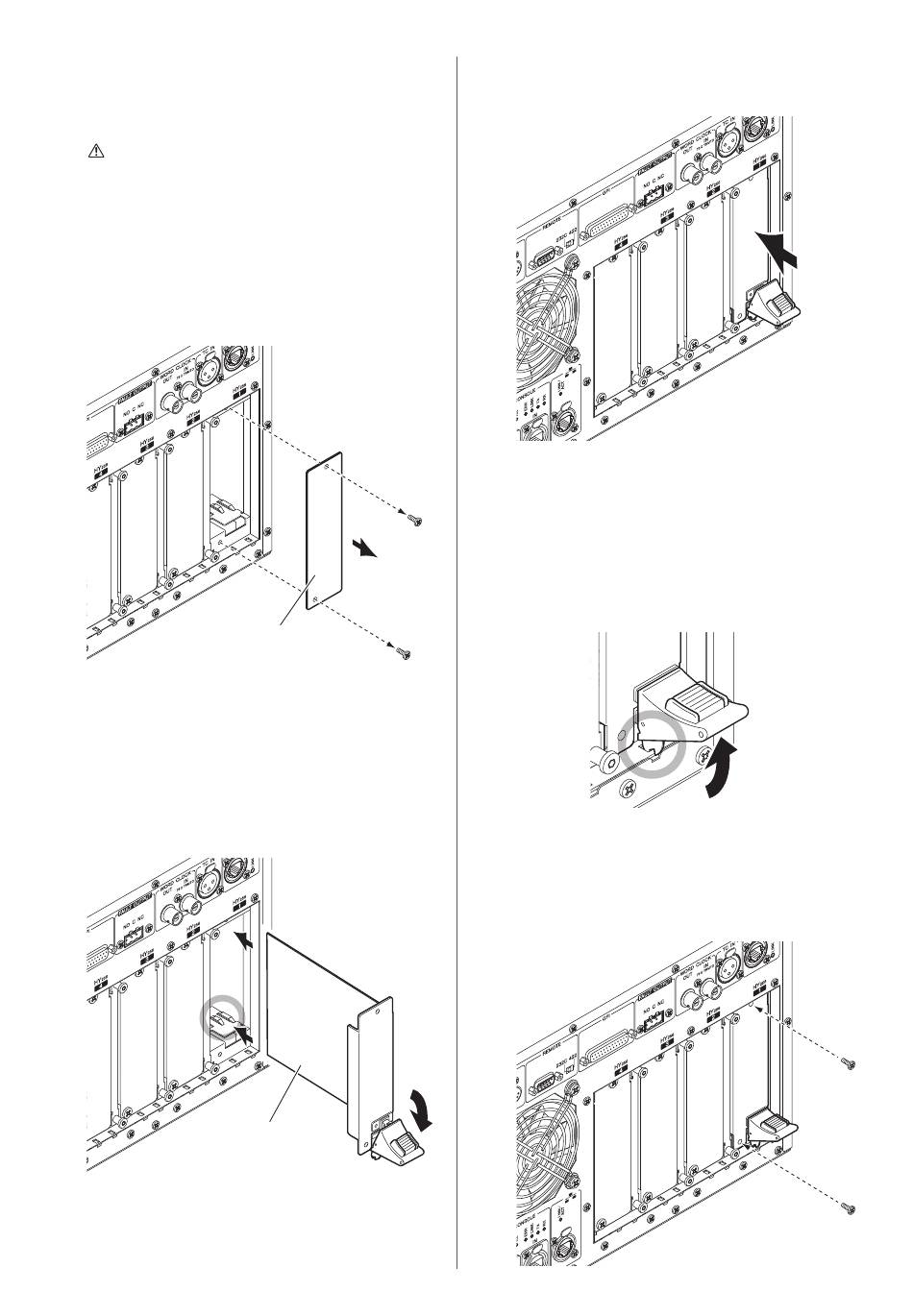

Installation d'une carte HY
1.
Vérifiez que les deux voyants d'alimentation
sont éteints.
Attention
Si vous insérez ou retirez une carte alors que l'unité est
sous tension, vous risquez de provoquer une panne de
composant ou une décharge électrique.
2.
Retirez les vis qui maintiennent le cache
du logement en place afin d'enlever le cache
du logement.
Conservez le cache et les vis de fixation dans
un endroit sûr pour un usage ultérieur.
3.
Alignez les bords de la carte HY sur les guides
à l'intérieur du logement puis insérez la carte
dans le logement après avoir préalablement
abaissé le levier d'installation de la carte.
NOTE
Pour plus d'informations sur les cartes compatibles avec
les différents logements, reportez-vous à la section
« Noms et fonctions des composants », à la page 11.
14
DSP-R10 Mode d'emploi
Cache du logement
Carte
Enfoncez la carte dans le logement jusqu'à ce que le
connecteur situé à son extrémité soit correctement
inséré dans celui du logement.
4.
Soulevez le levier d'installation de la carte
pour verrouiller la carte.
Assurez-vous que la griffe du levier est fermement
verrouillée en-dessous de la partie inférieure
du logement.
NOTE
Si la griffe du levier ne s'enclenche pas correctement,
tirez doucement sur la carte puis poussez-la à l'intérieur.
5.
Fixez la carte en vous servant des vis
précédemment utilisées pour apposer
le cache du logement.
Toute fixation inadéquate de la carte peut
l'endommager ou entraîner son dysfonctionnement.
