„ avec le filtre Noise (l'hystérésis du trigger passe à 3 div., on déclenche sur le sinus 1 kHz) :
8.3.2. AUTRE EXEMPLE FILTRE LF REJECT

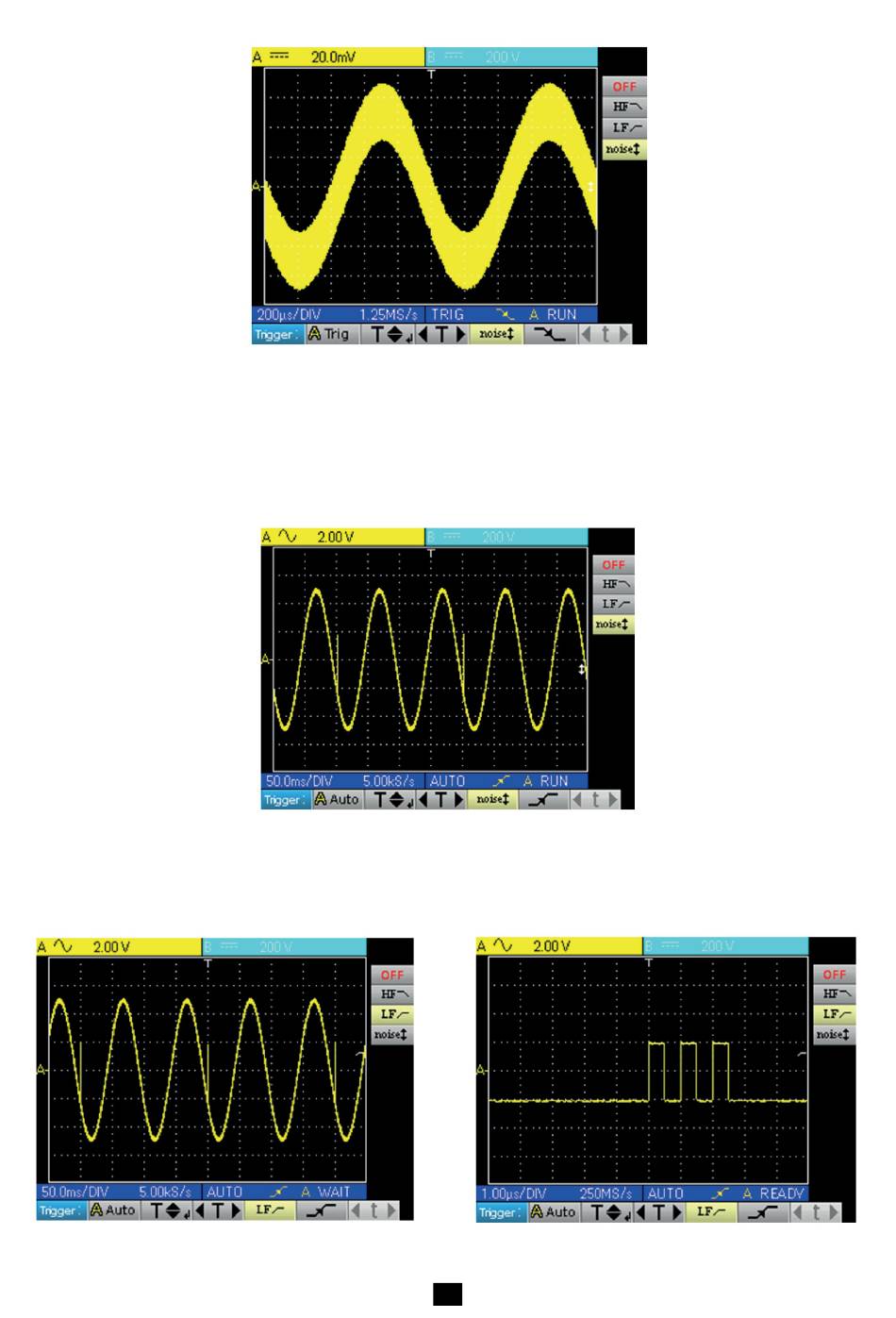

Observation d'un sinus lent 10 Hz sur lequel apparaissent des pics tous les 200 ms (PkDet activé)
„ Cas Noise : (on déclenche uniquement sur le front du sinus, il n'est pas aisé de zoomer sur les pics)
„ Cas LF reject : (on supprime le signal à 10 Hz, on peut
déclencher sur le pic et zoomer)
„ En changeant la base de temps, on observe correctement
les pics : Validation de la mesure
