Sommaire des Matières pour AEMC Instruments SL361

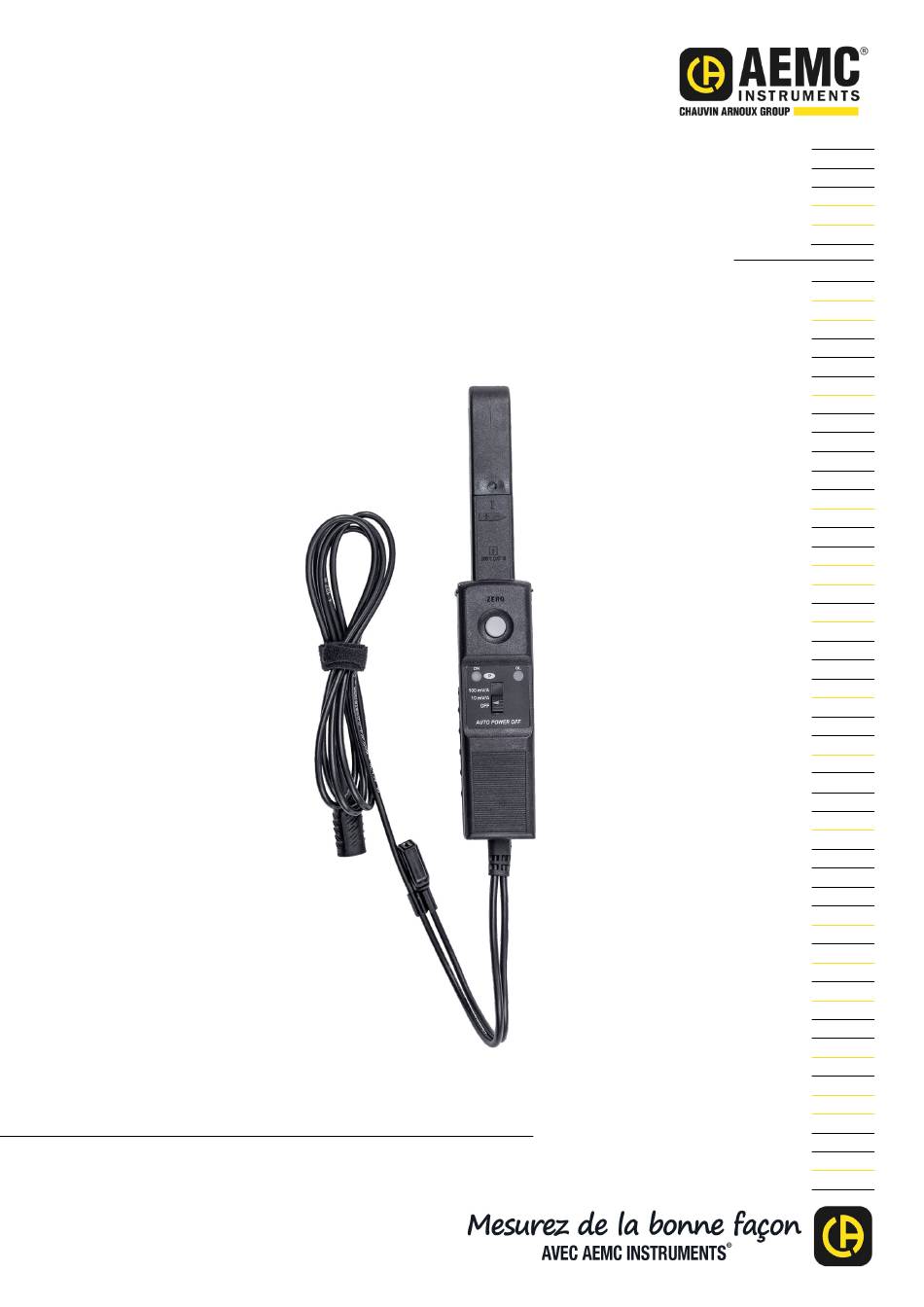

- Page 1 Notice de Fonctionnement FRANÇAIS Sonde de courant AC/DC Modèle SL361 SONDES DE MESURE DE COURANT...
- Page 2 Copyright Chauvin Arnoux , Inc. d.b.a. AEMC Instruments. Todos los derechos reservados. © ® ® Prohibida la reproducción total o parcial de este documento de cualquier forma o medio (incluyendo almacenamiento y recuperación digitales y traducción a otro idioma) sin acuerdo y consentimiento escrito de Chauvin Arnoux , Inc., según las leyes de derechos de autor de Estados Unidos e ®...
- Page 3 12 mois et commence à la date de réception par le client. Pour le réétalonnage, veuillez utiliser nos services d’étalonnage. No de série #: Catalogue #: 2153.09 Modèle #: SL361 Veuillez indiquer la date appropriée comme indiqué: Date de réception: Date d’étalonnage due: Chauvin Arnoux , Inc.
- Page 4 Instruments Sonde de courant AC/DC modèle SL361. Merci d’avoir acheté un enregistreur AEMC ® Pour obtenir les meilleurs résultats de votre instrument et pour votre sécurité, vous devez lire attentivement le mode d’emploi ci-joint et respecter les précautions d’emploi. Seuls les opérateurs qualifiés et formés doivent utiliser ce produit.
- Page 5 1.2. INFORMATIONS DE COMMANDE ................... 6 1.2.1. Accessoires ..........................6 1.3. MISE EN PLACE DE LA PILE ................... 6 1.4. FONCTIONNALITÉS ......................6 1.5. MODÉLE SL361 ........................7 2. UTILISATION ........................8 2.1. MISE EN MARCHE ......................8 2.2. RÉGLAGE DU ZÉRO ......................8 2.3.
- Page 6 1.4. FONCTIONNALITÉS La pince Modéle SL361 permet de mesurer des courants de 100 mA à 100 Acrête sans ouvrir le circuit dans lequel ils circulent. Elle restitue la forme et l’amplitude du courant mesuré sous la forme d’une tension. La bande passante va du continu à 100 kHz.
- Page 7 Connecteur BNC mâle. Commutateur à glissière 3 positions. 100 mV/A 10 mV/A AUTO POWER OFF Prise micro-USB de type Trappe à pile. Bras fixe. Vis de la trappe à pile. Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 8 La flèche située sur la pince doit être orientée dans le sens supposé du courant. producteur consommateur source charge ■ Relâchez doucement le bras mobile et veillez à ce que les mâchoires soient correctement refermées. ■ La valeur mesurée s’affiche sur l’appareil de mesure. Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 9 Si l’alimentation externe est débranchée, la pince repasse en fonctionnement sur pile. La couleur du voyant ON vous indique si la mise en veille automatique est active (voyant vert) ou non (voyant orange). Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 10 Courbe typique de l’erreur en amplitude pour un courant DC calibre 10 mV/A Erreur (%) Enveloppe maximale 12,00 Enveloppe minimale 10,00 8,00 6,00 4,00 2,00 0,00 -2,00 -4,00 -6,00 -8,00 -10,00 Courant (Adc) -12,00 -14,00 -16,00 -18,00 Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 11 Courbe typique de l’erreur en amplitude à 1 A en fonction de la fréquence, calibre 10 mV/A Erreur (dB) -1dB -2dB -3dB -4dB -5dB -6dB Fréquence (Hz) 1000 10000 100000 1000000 Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 12 Courbe typique de l’erreur de phase en fonction de la fréquence, I = 1A, calibre 100 mV/A Déphasage (°) 0,00 -20,00 -40,00 -60,00 -80,00 -100,00 -120,00 Fréquence (Hz) 1000 10000 100000 Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 13 Réponse impulsionnelle à ± 2 Acrête à la fréquence de 1 kHz sur le calibre 10 mV/A Signal de référence Pince Réponse impulsionnelle à ± 2 Acrête à la fréquence de 1 kHz sur le calibre 100 mV/A Signal de référence Pince Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 14 L’alimentation de l’appareil est réalisée par une pile 9 V (type 6LR61 ou NEDA 1604A). L’autonomie est de 80h typique avec une pile alcaline. L’appareil peut être alimenté par une alimentation externe (5 Vdc 50 mA), via la prise micro-USB de type B. Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 15 Dimensions (L x l x H) (231 x 36 x 67) mm Masse 330 g environ Cordon mesure 2 m de longueur Cordon USB 15 cm de longueur Capacité d’enserrage: 11,8 mm de diamètre Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 16 Type de capteur de courant selon IEC/EN 61010 2 032 ou BS EN 61010-2-032: type A 3.9. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE L’appareil est conforme selon la norme IEC/EN 61326-1 ou BS EN 61326-1 Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 17 OFF jusqu’à la position du calibre à régler (10 mV/A ou 100 mV/A). Maintenez encore le bouton DC Zéro appuyé pendant 30 secondes jusqu’à ce que le voyant ON clignote en orange puis en vert. Relâcher le bouton DC Zéro. La pince est en mode de réglage. Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 18 à notre équipe de soutien technique. Chauvin Arnoux , Inc. d.b.a. AEMC Instruments ® ® Phone: +1 (800) 945-2362 (Ext. 351) / +1 (603) 749-6434 (Ext. 351) E-mail: techsupport@aemc.com Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 19 Phone: +1 (800) 945-2362 (Ext. 360) / +1 (603) 749-6434 (Ext. 360) E-mail: repair@aemc.com Attention: Pour vous protéger contre les pertes en transit, nous vous recommandons d’assurer votre matériel retourné. REMARQUE: Vous devez obtenir un CSA# avant de retourner un instrument. Sonde de courant AC/DC Modèle SL361 - Notice de Fonctionnement...
- Page 20 06/25 99-MAN 100638 v00 AEMC Instruments ® 15 Faraday Drive • Dover, NH 03820 USA Phone: +1 (603) 749-6434 • +1 (800) 343-1391 www.aemc.com © 2025 Chauvin Arnoux , Inc. d.b.a. AEMC Instruments. All Rights Reserved. ® ®...
