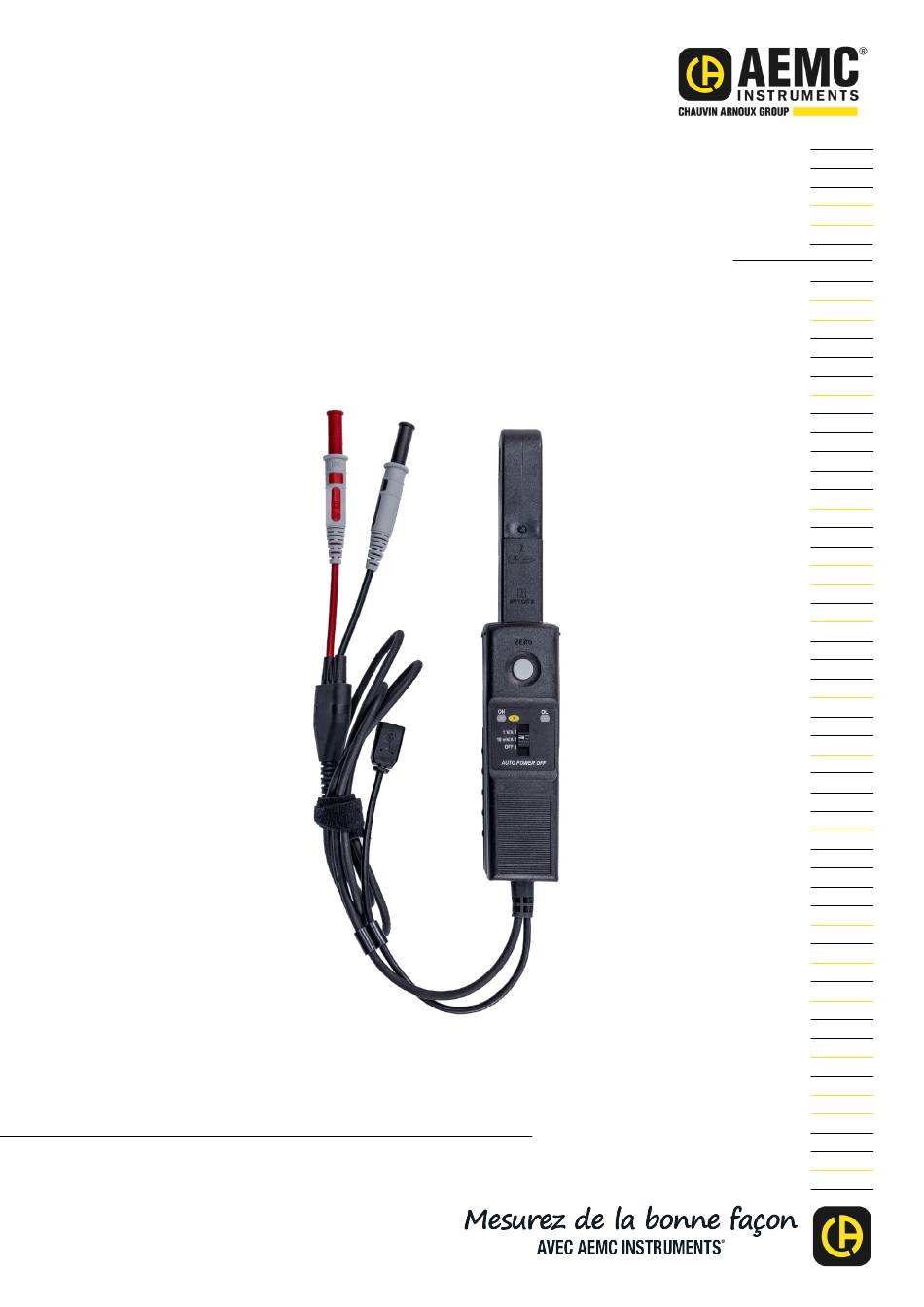

- Page 1 Notice de Fonctionnement FRANÇAIS Sonde de courant AC/DC Modèle SL306 SONDES DE MESURE DE COURANT...
- Page 2 Copyright Chauvin Arnoux , Inc. d.b.a. AEMC Instruments. Todos los derechos reservados. © ® ® Prohibida la reproducción total o parcial de este documento de cualquier forma o medio (incluyendo almacenamiento y recuperación digitales y traducción a otro idioma) sin acuerdo y consentimiento escrito de Chauvin Arnoux , Inc., según las leyes de derechos de autor de Estados Unidos e ®...
-
Page 3: Déclaration De Conformité
12 mois et commence à la date de réception par le client. Pour le réétalonnage, veuillez utiliser nos services d’étalonnage. No de série #: Catalogue #: 2153.08 Modèle #: SL306 Veuillez indiquer la date appropriée comme indiqué: Date de réception: Date d’étalonnage due: Chauvin Arnoux , Inc. -
Page 4: Symboles Électriques Internationaux
Merci d’avoir acheté un enregistreur AEMC Instruments Sonde de courant AC/DC modèle SL306. ® Pour obtenir les meilleurs résultats de votre instrument et pour votre sécurité, vous devez lire attentivement le mode d’emploi ci-joint et respecter les précautions d’emploi. Seuls les opérateurs qualifiés et formés doivent utiliser ce produit. -
Page 5: Table Des Matières
1.2.1. Accessoires / Piéces de rechange ..................6 1.3. MISE EN PLACE DE LA PILE ................... 6 1.4. FONCTIONNALITÉS ......................6 1.5. MODÉLE SL306 ........................7 2. UTILISATION ........................8 2.1. MISE EN MARCHE ......................8 2.2. RÉGLAGE DU ZÉRO ......................8 2.3. -
Page 6: Présentation
1.4. FONCTIONNALITÉS La pince Modèle SL306 permet de mesurer des courants de 5 mA à 80 Adc ou 60 Aac sans couper le circuit dans lequel ils circulent. Elle restitue la forme et l’amplitude du courant mesuré sous la forme d’une tension. -
Page 7: Modéle Sl306
Voyants ON et OL. Commutateur à glissière 3 positions. 1 V/A 10 mV/A AUTO POWER OFF Prise micro-USB de type Trappe à pile. Bras fixe. Vis de la trappe à pile. Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 8: Utilisation
La flèche située sur la pince doit être orientée dans le sens supposé du courant. producteur consommateur source charge ■ Relâchez doucement le bras mobile et veillez à ce que les mâchoires soient correctement refermées. ■ La valeur mesurée s’affiche sur l’appareil de mesure. Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 9: Mise En Veille Automatique
Si l’alimentation externe est débranchée, la pince repasse en fonctionnement sur pile. La couleur du voyant ON vous indique si la mise en veille automatique est active (voyant vert) ou non (voyant orange). Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 10: Caractéristiques Techniques
Courbe typique de l’erreur en amplitude pour un courant DC calibre 10 mV/A Erreur (%) 14,00 Enveloppe maximale 12,00 10,00 8,00 6,00 4,00 2,00 0,00 -2,00 -4,00 -6,00 Enveloppe minimale -8,00 -10,00 -12,00 -14,00 Courant (Adc) Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 11: Bruit
Courbe typique de l’erreur en amplitude en fonction de la fréquence, I = 1 A, calibre 10 mV/A Erreur (dB) -2dB -4dB -6dB -8dB -10dB -12dB -14dB -16dB -18dB Fréquence (Hz) -20dB 1000 10000 100000 1000000 Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... - Page 12 Courbe typique de l’erreur de phase en fonction de la fréquence, I = 0,5 A, calibre 1 V/A Déphasage (°) 0,00 -50,00 -100,00 -150,00 -200,00 -250,00 Fréquence (Hz) 1000 10000 100000 Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement...
-
Page 13: Réponse Impulsionnelle
■ Température de conducteur: ≤ 90 °C, 110 °C en pointe ■ Température des mâchoires: ≤ 80 °C ■ Courbe de derating en fonction de la fréquence Courant crête (A) Fréquence (Hz) 1 000 10 000 f (Hz) Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 14: Variations Dans Le Domaine D'utilisation
-50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 Utilisation à l’intérieur. Degré de pollution Altitude < 2000 m Altitude de transport ≤ 12 000 m Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 15: Caractéristiques Constructives
Type de capteur de courant selon IEC/EN 61010 2 032 ou BS EN 61010-2-032: type A 3.9. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE L’appareil est conforme selon la norme IEC/EN 61326-1 ou BS EN 61326-1. Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 16: Maintenance
à régler (10 mV/A ou 1 V/A). Maintenez encore le bouton DC Zéro appuyé pendant 30 secondes jusqu’à ce que le voyant ON clignote en orange puis en vert. Relâcher le bouton DC Zéro. La pince est en mode de réglage. Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 17: Réparation Et Calibration
à notre équipe de soutien technique. Chauvin Arnoux , Inc. d.b.a. AEMC Instruments ® ® Phone: +1 (800) 945-2362 (Ext. 351) / +1 (603) 749-6434 (Ext. 351) Fax: +1 (603) 742-2346 E-mail: techsupport@aemc.com Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 18: Garantie Limitée
+1 (603) 742-2346 E-mail: repair@aemc.com Attention: Pour vous protéger contre les pertes en transit, nous vous recommandons d’assurer votre matériel retourné. REMARQUE: Vous devez obtenir un CSA# avant de retourner un instrument. Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... -
Page 19: Remarques
REMARQUES: Sonde de courant AC/DC Modèle SL306 - Notice de Fonctionnement... - Page 20 10/24 99-MAN 100636 v00 AEMC Instruments ® 15 Faraday Drive • Dover, NH 03820 USA Phone: +1 (603) 749-6434 • +1 (800) 343-1391 • Fax: +1 (603) 742-2346 www.aemc.com © 2024 Chauvin Arnoux , Inc. d.b.a. AEMC Instruments. All Rights Reserved. ®...
