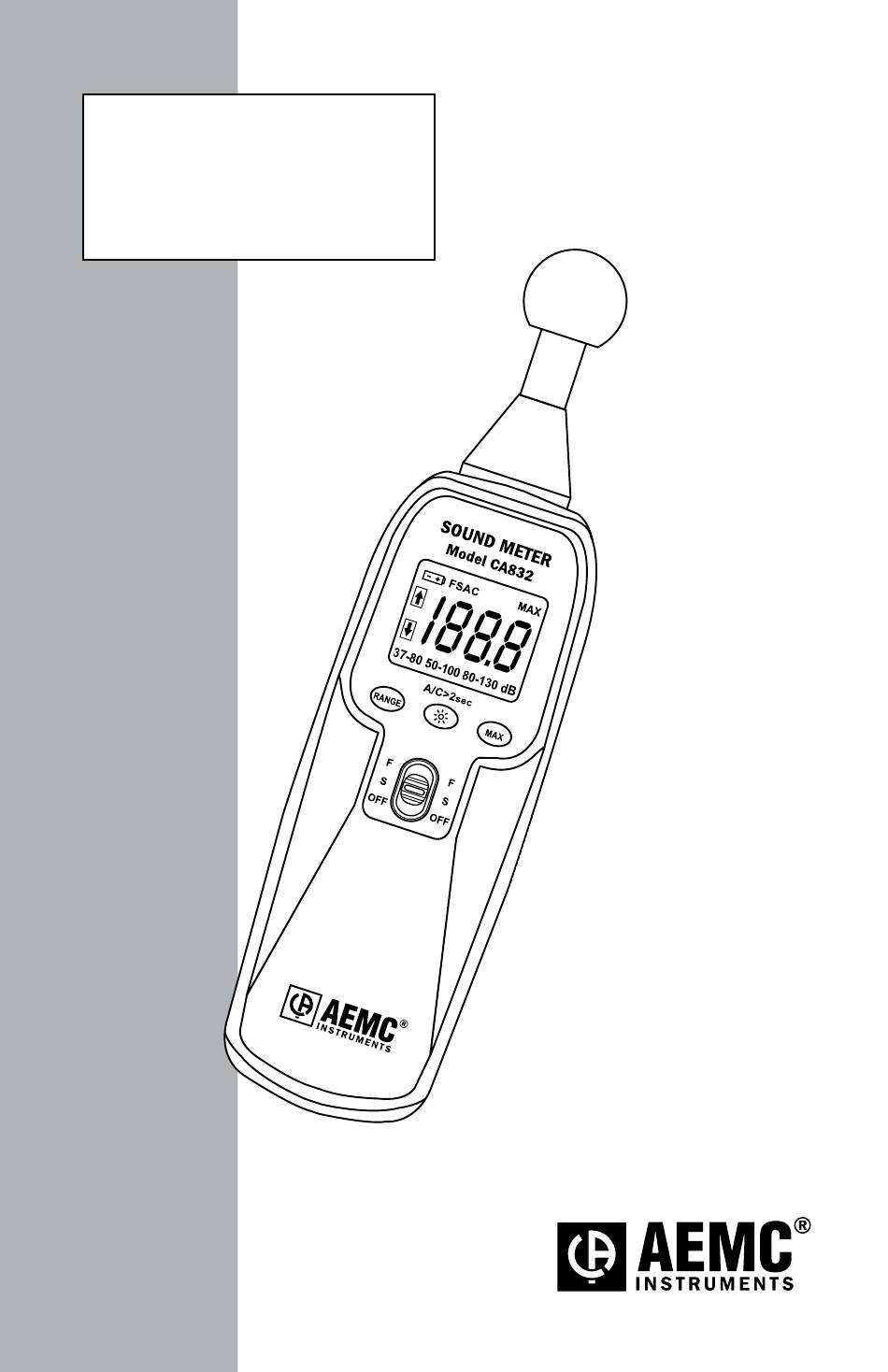

- Page 1 CA832 SOUND LEVEL METER SONOMETRO SONOMÈTRE E N G L I S H User Manual E S PA Ñ O L Manual de Instrucciones F R A N Ç A I S Notice de fonctionnement...
-
Page 2: Statement Of Compliance
For recalibration, please use our calibration services. Refer to our repair and calibration section at www.aemc.com. Serial #: ________________________________ Catalog #: 2121.23 Model #: CA832 Please fill in the appropriate date as indicated: Date Received: _________________________________ _______________________ Date Calibration Due: Chauvin Arnoux , Inc. -
Page 3: Table Des Matières
4.1.1 Background Noise ............10 4.1.2 Interference ..............10 4.2 Operating the Sound Level Meter ........... 11 4.2.1 Measurement Range Selection ........11 4.2.2 Frequency Weighting Options ........11 4.2.3 Response Time Options ..........12 4.2.4 Practical Measurement Conditions ......12 4.3 Using the Auxiliary Output and Tripod ........13 4.3.1 Analog Output .............13 4.3.2 Mounting the Meter onto a Tripod .......13 Sound Level Meter Model CA832... - Page 4 5. MAINTENANCE ..............14 5.1 Changing the Battery ..............14 5.2 Cleaning ..................14 Repair and Calibration ................15 Technical and Sales Assistance ............15 Limited Warranty ...................16 Warranty Repairs ...................16 Sound Level Meter Model CA832...
-
Page 5: Introduction
Risk of electric shock. The voltage at the parts marked with this symbol may be dangerous. This symbol refers to a type A current sensor. This symbol signifies that application around and removal from HAZARDOUS LIVE conductors is per- mitted. In conformity with WEEE 2002/96/EC Sound Level Meter Model CA832... -
Page 6: Definition Of Measurement Categories
Ordering Information Sound Level Meter Model CA832 ........Cat. #2121.23 Includes meter, shockproof holster, protective foam microphone cap, screwdriver, male jack connector, assembly screw for camera type tripod, 9V battery and user manual. Sound Level Meter Model CA832... -
Page 7: Product Features
CHAPTER 2 PRODUCT FEATURES Description The CA832 digital sound level meter is designed to measure ambient sound in accordance with safety and/or work standards. Complies with standard IEC 651. The professional and domestic applications are numerous: measuring the sound levels in factories, schools, offices, airports, studios, auditoriums, etc. The CA832 is a portable, compact instrument with a 2000 point display operable in one hand and may be fitted on a photographer’s type tripod for long duration measurements. The CA832 is used to measure sound levels from 37 to 130dB in 3 ranges: 37-80dB, 50-100dB, 80-130dB. This meter features 2 weighting curves (A and C) for measurement inte- grating the sensitivity of the human ear according to sound frequency. -
Page 8: Control Features
Control Features SOUND METER Model CA832 FSAC 37-80 50-100 80-130 dB A/C>2 RANGE 1. Measuring head, including microphone (protected by a foam cap) 2. Backlit LCD 3. Push-button for measurement range change 4. Dual-function push-button: Short Press - Backlight ON/OFF Long Press (>2 sec) - Choice of frequency weighting A or C 5. Female type output for use with ‘Jack’ connector 6. Push-button to activate/deactivate the MAX function Sound Level Meter Model CA832... -
Page 9: Display Features
8. Protective cap for the calibration screw 9. Screwdriver to be used for calibration 10. 3/32" Stereo Male plug for use with analog output to an external recording system 11. Assembly screw for tripod mount Display Features FSAC 37-80 50-100 80-130 dB MAX : Maximum value of the measurement : Low battery symbol : Fast time compensation (shorter response time) : Slow time compensation (longer response time) : Weighting curve type A : Weighting curve type C : If one of these two arrows is displayed continuously, this means that you are not in the appropriate measurement range. Use the RANGE push-button to move to the appropriate range. : Indicates overload of the measuring instrument 37-80, 50-100, 80-130 dB: Measurement range currently in use Sound Level Meter Model CA832... -
Page 10: Specifications
Accuracy: ±1.5dB (ref 94dB @ 1KHz) Dynamic Range: 50dB Frequency Range: 31.5 to 8000Hz Frequency Weighting: A and C per IEC651 Time Weighting: Slow (S) and Fast (F) per IEC651 Microphone: Electret condenser microphone Sensor Calibration: Calibrated at factory using a source at 0.2% Measurement Period: 2.5 times per second NOTE: For frequencies lower than 100Hz, the difference between two measuring ranges can be higher than 0.7dB. Sound Level Meter Model CA832... -
Page 11: Environmental Specifications
Environmental Specifications Operating Temperature: 32 to 122°F (0 to 50°C) @ <80% RH Storage Temperature: -4 to 140°F (-20 to 60°C) @ 80% RH (battery removed) Temperature Drift: <0.5dB; 32 x 122°F (0 to 50°C) Humidity Drift: <0.5dB for 30% <RH <90% at 104°F (40°C) and 1000Hz Mechanical Specifications Dimensions: 9.33 x 2.36 x 1.5" (237 x 60 x 38mm) Weight: Approx 8.11 oz (230g) including battery Safety Specifications Electromagnetic Compatibility: Emission per EN50081-1 (Ed. 1992) Immunity per EN 50082-1 (Ed. 1992) Index of Protection: IP44 per IEC 60259 (Ed. 89), the instrument must be fitted with its shockproof housing Sound Level Meter Model CA832... -
Page 12: Operation
Level Difference (dB) Compensation Value (dB) -2.2 -1.7 -1.3 -0.8 -0.7 4.1.2 Interference The microphone must be positioned far from any sound reflective surfaces such as walls or the ground, to minimize errors due to possible noise inter- ference. When taking measurements, hold the sound level meter at arm’s length to avoid any reflections due to your own body and also to enable free propa- gation of sound in all directions. Take the necessary steps so that no obstacle is between the measure- ment point and the noise source. Disregard the extremely low readings (insignificant sound) or conversely those at the top of the scale (overload). Sound Level Meter Model CA832... -
Page 13: Operating The Sound Level Meter
4.2.2 Frequency Weighting Options The ear does not have the same hearing sensitivity for all frequencies. The CA832 uses filters, which weight or correct the measurement levels according to frequency. The two correction curves available on the CA832 are: Curve A: This is the most common weighting curve, corresponding to the “average international ear”. It is usually used for the measurement of nui- sance levels in industrial areas. Curve C: This curve is more suited for verification of the presence of low frequency noise. This curve is well suited for the measurement of musical environments. -
Page 14: Response Time Options
Depending on the nature of the noise under consideration (brief noises such as a horn or an animal cry or prolonged noise such as industrial machinery), an adequate measurement response time must be chosen. The two response times available on the CA832 are: F - Fast (shorter) response time filter: This is the most common. It is used if the noise is made up of brief pulses or if only the peak values interest you. -
Page 15: Using The Auxiliary Output And Tripod
AC output: supplies approximately 1Vrms at maximum of the scale used. DC output: supplies 10mV/dB. Using the male plug connector: • Solder the “common”, AC signal and DC signal wires onto the male connector. • Insert the connector into the female jack located at the bottom of the sound level meter casing. DC + Shield (common) 4.3.2 Mounting the Meter onto a Tripod For long-duration measurements, the sound level meter can be mounted on a tripod (not included). To do so, install the assembly screw (supplied) to the rear of the sound level meter, then install onto the tripod. Sound Level Meter Model CA832... -
Page 16: Maintenance
® responsible for any accident, incident, or malfunction following a repair done other than by its service center or by an approved repair center. Changing the Battery 1. Turn the instrument OFF. 2. Remove rubber housing and battery compartment cover. 3. Replace the battery with a 9V battery. 4. Reattach the battery compartment cover and rubber housing. Cleaning Do not use solvents. • Use a soft cloth lightly dampened with soapy water. • Rinse with a damp cloth and then dry with a dry cloth. • Do not splash water directly on the instrument. Sound Level Meter Model CA832... -
Page 17: Repair And Calibration
If you are experienceing any technical problems, or require any assistance with the proper operation or application of your instrument, please call, mail, fax or e-mail our technical support team: ® Chauvin Arnoux , Inc. ® d.b.a. AEMC Instruments 200 Foxborough Boulevard Foxborough, MA 02035 USA Phone: (800) 343-1391 (508) 698-2115 Fax: (508) 698-2118 techsupport@aemc.com www.aemc.com NOTE: Do not ship instruments to our Foxborough, MA address. Sound Level Meter Model CA832... -
Page 18: Limited Warranty
First, request a Customer Service Authorization Number (CSA#) by phone or by fax from our Service Department (see address below), then return the instrument along with the signed CSA Form. Please write the CSA# on the outside of the shipping container. Return the instrument, postage or shipment pre-paid to: ® ® Chauvin Arnoux , Inc. d.b.a. AEMC Instruments Service Department 15 Faraday Drive • Dover, NH 03820 USA Tel: (800) 945-2362 (Ext. 360) (603) 749-6434 (Ext. 360) Fax: (603) 742-2346 or (603) 749-6309 repair@aemc.com Caution: To protect yourself against in-transit loss, we recommend you insure your returned material. NOTE: You must obtain a CSA# before returning any instrument. Sound Level Meter Model CA832... - Page 19 Notes: Sound Level Meter Model CA832...
- Page 20 4.1 Observaciones sobre las condiciones de medida ......27 4.1.1 Ruido de fondo ............27 4.1.2 Reflexiones parásitas ..........27 4.2 Procedimiento .................28 4.2.1 Elección de la gama de medida ........28 4.2.2 Selección de la ponderación de frecuencia ....28 4.2.3 Selección de tiempo de respuesta ......28 4.2.4 Condiciones prácticas de medida .......29 4.3 Utilización de la salida auxiliar y del tornillo ......30 de montaje de un pie foto ............30 4.3.1 Utilización de la salida analógica ........30 4.3.2 Montaje del sonómetro sobre un trípode foto .....30 Sonómetro CA832...
- Page 21 5. MANTENIMIENTO ...............31 5.1 Reemplazo de la Bateria ............31 5.2 Limpieza .................31 Reparación y Calibración ..............32 Asistencia técnica y venta ..............32 Garantía Limitada ..................33 Garantía de Reparación ................33 Sonómetro CA832...
-
Page 22: Introducción
¡Peligro! Riesgo de shock eléctrico. La tensión en la parte marcada con este símbolo puede ser peligroso De conformidad con WEEE 2002/96/EC Sonómetro CA832... -
Page 23: Definición De Las Categorías De Medición
Información del pedido Modelo CA832 ..............Cat. #2121.23 Suministrado con una funda antigolpes, un capuchón de protección del micrófono de espuma, un destornillador, una toma macho “Jack”, un tor- nillo de montaje de trípode de foto, una pila de 9V y este manual de ins- trucciones funcionamiento. -
Page 24: Presentaçion
El CA 832 es un aparato portátil compacto con visualizador de 2,000 puntos que se puede utilizar en una sola mano y se puede montar sobre un trípode del tipo de los utilizados por los fotógrafos para medidas de larga duración. El CA 832 permite medir niveles sonoros de 37 a 130 dB en 3 gamas: 37-80 dB, 50- 100 dB, 80- 130 dB. Está equipado con 2 curvas de ponderación A y C de medida que toman en cuenta la sensibilidad del oído humano en función de la frecuencia del sonido. La curva A es la curva de uso general en ambiente industrial y la C es más adaptada en presencia de sonidos de baja frecuencia. Además, el modo «F» (tiempo de respuesta rápida) corresponde a los tiempos de respuesta del oído. El modo «S» (tiempo de respuesta lento) se utilizará para tener una lectura uniforme cuando el nivel de la señal sonora pre- sente fluctuaciones. Sonómetro CA832... -
Page 25: Descripción Del Aparato
Descripción del Aparato SOUND METER Model CA832 FSAC 37-80 50-100 80-130 dB A/C>2 RANGE 1. Cabeza de medida que comprende el micrófono, protegida por una cabeza de espuma. 2. Visualizador numérico de cristales líquidos retroiluminado Visualizador principal: valor numérico del nivel sonoro expresado en dB sobre 3 ½ dígitos u OL código de error (sobrecarga) - Símbolos visualizador: MAX Valor máximo de la medida Pila descargada Rápido tiempo de respuesta Sonómetro CA832... - Page 26 Si una de estas dos flechas se visualiza permanente- medida apropiada: utilice el botón pulsador RANGE para situarse en la gama adaptada Indica la sobrecarga del aparato de medida 37-80dB, 50-100dB, 80-130dB gama de medida en curso de utilización 3. Botón pulsador de cambio de gama de medida 4. Botón pulsador dos funciones: - pulsación breve: funcionamiento / parada de la retroiluminación - pulsación larga (> 2 segundos): selección de la ponderación de frecuencia A o C 5. Salida de tipo hembra para la utilización de la toma ‘Jack’. 6. Botón pulsador de activación / desactivación de la función MAX 7. Conmutador central 3 posiciones: OFF Parada aparato S Medida con tiempo de respuesta largo (utilizar para medidas de ruidos de nivel fluctuante) F Medida de tiempo de respuesta rápida (modo de utilización más corriente). 8. Capuchón de protección del tornillo de calibración del dispositivo de prueba. 9. Destornillador a utilizar para la calibración del sonómetro. 10. Toma ’Jack’ para grabación en un sistema exterior. 11. Tornillo de montaje de un trípode foto. Sonómetro CA832...
-
Page 27: Especificaciones
Gama media: 50 - 100 dB Gama alta: 80 - 130 dB Resolución: 0,1 dB Precisión: ± 2,0 dB Dinámica en frecuencia: de 31.5 Hz a 8000 Hz Ponderación en frecuencia: curvas A y C según la IEC651 Ponderación temporal: S ( lento ) y F ( rápida ) según la IEC651 Tipo de micrófono: micrófono de condensador Calibración del captador: calibrado en planta con una fuente a 0.2% Periodicidad de medida: 2.5 veces por segundo, nominal NOTA: Para frecuencias inferiores a 100 Hz, la diferencia entre las dos gamas de medida puede ser superior a 0,7 dB. Sonómetro CA832... -
Page 28: Especificaciones Auxiliares
Indicador de batería: se mostrara cuando la tensión de la batería este por debajo del nivel de funcionamiento Temperatura de trabajo: 32 hasta 122°F (0 hasta 50°C) @ ≤80% RH Temperatura de almacenamiento: -4 hasta 140°F (-20 hasta 60°C) @ 80% RH Temperatura Drift: <0.5dB; 32 x 122°F (0 hasta 50°C) Humidity Drift: <0.5dB para 30% <RH <90% a 104°F (40°C) and 1000Hz Dimensiones: 9.33 x 2.36 x 1.5” (237 x 60 x 38mm) Peso: Approx 7.4 oz (230g) including battery Especificaciones de Seguridad. Compatibilidad Electromagnética: Emisión según EN50081-1 (Ed. 1992) Inmunidad según EN 50082-1 (Ed. 1992) Hermeticidad: IP44 según CEI 60259 ( Ed. 89), el aparato debe estar equipado con sus fundas de protección Sonómetro CA832... -
Page 29: Utilisaçion
(dB) 4.1.2 Reflexiones parásitas El micrófono se debe colocar lejos de cualquier superficie que refleje el sonido como son las paredes o el piso, para minimizar los errores debidos a eventuales reflexiones parásitas. Al tomar la medida, sujetar el sonómetro en el extremo del brazo para evitar las reflexiones debidas a su propio cuerpo y también para permitir la propagación libre del sonido en todas las direcciones. Tomar las disposiciones necesarias para que no se encuentre ningún obs- táculo entre el punto de medida y la fuente de ruido. No tener en cuenta las lecturas completamente abajo (sonido no signi- ficativo) o por el contrario, completamente arriba de la escala de lectura (sobrecarga). Sonómetro CA832... -
Page 30: Procedimiento
Generalmente se utiliza para medir niveles de molestias en los locales industriales. La curva C está más adaptada para verificar la presencia de un ruido de baja frecuencia ( si el nivel medido en la posición C es más elevado que en la posición A, esto significa que la señal comprende de manera signi- ficativa componentes de baja frecuencia). Esta curva está bien adaptada para la medición de ambiente musical. 4.2.3 Selección de tiempo de respuesta Según la naturaleza del ruido con el que se tiene que ver ( ruidos breves como un claxón o un grito de animal o ruidos prolongados como el de una máquina industrial), se debe escoger un tiempo de respuesta de la medida adaptado. Sonómetro CA832... -
Page 31: Condiciones Prácticas De Medida
En el CA832 se encuentran disponibles dos tiempos de respuesta: F (filtro con tiempo de respuesta corto) si el ruido está constituido por impulsos breves o si solamente le interesan los valores cresta. Es el más comúnmente utilizado. S (filtro con tiempo de respuesta largo) para medir el nivel sonoro medio. -
Page 32: Utilización De La Salida Auxiliar Y Del Tornillo
Salida alterna: suministra aproximadamente 1 Vrms al máximo de la escala utilizada. Salida continua: suministra 10 mV/dB Utilización de la toma ‘Jack’: montar por soldadura los hilos ‘común’, ‘señal alterna’, ‘señal continua’, en la toma macho ‘Jack’. Introducir esta última en la toma hembra situada abajo de la caja del sonómetro. DC + Shield (common) 4.3.2 Montaje del sonómetro sobre un trípode foto Para las medidas de larga duración, el sonómetro se puede montar sobre un trípode ( no suministrado). Para ello puede instalar el tornillo (10) de montaje del trípode en la parte posterior del sonómetro. Sonómetro CA832... -
Page 33: Mantenimiento
CAPITULO 5 MANTENIMIENTO Para el mantenimiento, utilice solamente las piezas de recambio que han sido especificadas. El fabricante no podrá ser considerado como respon- sable de cualquier accidente que se produzca resultado de una reparación efectuada fuera de su servicio posventa o de reparadores homologados. Reemplazo de la Bateria 1. Apagar el instrumento. 2. Quitar la funda de goma y la cubierta de la batería. 3. Reemplace la batería con una de 9V. 4. Ponga la cubierta de la batería y la funda de goma. Limpieza No utilice disolventes. • Utilice un trapo humedecido un poco con agua y jabón. • Aclárelo con un trapo húmedo y séquelo con un trapo seco. • No salpique el instrumento con agua. Sonómetro CA832... -
Page 34: Reparación Y Calibración
NOTA: Todos los clientes deberán obtener el CSA# antes de devolver el instrumento. Asistencia técnica y venta Si tiene cualquier problema técnico, o requiere de ayuda para una ope- ración o aplicación determinada con el instrumento, por favor llámenos, correos, fax o e-mail a nuestro servicio técnico. ® Chauvin Arnoux , Inc. ® d.b.a. AEMC Instruments 200 Foxborough Boulevard • Foxborough, MA 02035, USA Phone: (508) 698-2115 Fax: (508) 698-2118 techsupport@aemc.com www.aemc.com NOTA: No mande el instrumento a nuestra dirección de Foxborough, Sonómetro CA832... -
Page 35: Garantía Limitada
Por favor escriba el CSA# en el exterior del embalaje. Devuelva el instrumento, con los portes y seguros prepagados a: ® ® Chauvin Arnoux , Inc. d.b.a. AEMC Instruments Service Department 15 Faraday Drive • Dover, NH 03820 USA Tel: (603) 749-6434 (Ext. 360) Fax: (603) 742-2346 or (603) 749-6309 repair@aemc.com Advertencia: Para protegerse usted mismo por perdida del instrumento en transito, le recomendamos que lo asegure. NOTA: Todos los clientes deberán obtener el CSA# antes de devolver el instrumento. Sonómetro CA832... - Page 36 Notes: Sonómetro CA832...
- Page 37 3.3.2 Choix de la pondération fréquentielle ......43 3.3.3 Choix du temps de réponse ........44 3.3.4 Conditions pratiques de mesure .........44 3.4 Utilisation de la sortie auxiliaire et de la vis de montage d’un pied photo...........45 3.4.1 Utilisation de la sortie analogique.......45 3.4.2 Montage du sonomètre sur un trépied photo ....45 4. MAINTENANCE ..............46 4.1 Entretien .................46 4.1.1 Remplacement de la pile ..........46 4.2.1 Nettoyage du boîtier ...........46 Réparation et calibration................47 Assistance technique et vente ...............47 Limite de garantie ..................48 Réparation sous garantie ..............48 Sonomètre CA832...
- Page 38 • lisez attentivement ce mode d’emploi • respectez les précautions d’emploi Pour Commander CA832 ................. Cat. #2121.23 Fourni avec une gaine antichoc, un capuchon de protection microphone en mousse, un tournevis, une prise mâle Jack, une vis de montage de pied photo, une pile 9V et cette notice de fonctionnement.
-
Page 39: Presentation
à la législation en vigueur. Il est conforme à la norme CEI651. Les applications professionnelles et domestiques sont multiples : mesurer les niveaux sonores dans les usines, écoles, bureaux, aéroports, studios, auditoriums, ... Le CA832 est un appareil portable compact à afficheur 2000 points utilisa- ble dans une seule main et peut être monté sur un trépied de type de ceux utilisés par les photographes pour des mesures de longue durée. Le CA832 permet la mesure des niveaux sonores de 35 à 130dB en 3 gammes : 37-80dB, 50-100dB, 80-130dB. Il est équipé de 2 courbes de pondération A et C de mesure prenant en compte la sensibilité de l’oreille humaine en fonction de la fréquence du son. La courbe A est la courbe d’usage générale en ambiance industrielle, et la C est plus adaptée en présence de sons basse fréquence. De plus, le mode ‘F’ (temps de réponse rapide) correspond au temps de réponse de l’oreille. Le mode ‘S’ (temps de réponse lent) sera utilisé pour obtenir une lecture uniforme quand le niveau de signal sonore présente des fluc- tuations. -
Page 40: Description De L'appareil
Description de L’appareil SOUND METER Model CA832 FSAC 37-80 50-100 80-130 dB A/C>2 RANGE 1. Tête de mesure comportant le microphone, protégée par une tête en mousse. 2. Afficheur numérique à cristaux liquides rétro-éclairé. - afficheur principal : valeur numérique du niveau sonore exprimé en dB sur 3 ½ digits ou OL code d’erreur (surcharge). symboles afficheur : MAX Valeur maximum de la mesure Pile déchargée F Temps de réponse rapide Sonomètre CA832... - Page 41 C Courbe de pondération type C Si l’une de ces 2 flèches est affichée en permanence, cela signifie que vous n’êtes pas sur la gamme de mesure appropriée : utilisez le bouton poussoir RANGE pour se placer sur la gamme adaptée. OL indique la surcharge de l’appareil de mesure. 37-80dB, 50-100dB, 80-130dB gamme de mesure en cours d’utilisation. 3. Bouton poussoir de changement de gamme de mesure. 4. Bouton poussoir 2 fonctions : appui bref :marche/arrêt du rétro-éclairage. appui long (>2 secondes) : choix de la pondération fréquentielle A ou C. 5. Sortie de type femelle pour utilisation de la prise ‘Jack’. 6. Bouton poussoir d’activation/désactivation de la fonction MAX. 7. Commutateur central 3 positions : OFF arrêt appareil S Mesure à temps de réponse long (à utiliser pour des mesures de bruit de niveau fluctuant). F Mesure à temps de réponse rapide (mode d’utilisation le plus courant). 8. Capuchon de protection de la vis de calibration du testeur. 9. Tournevis à utiliser pour la calibration du sonomètre. 10. Prise ‘Jack’ pour enregistrement sur un système extérieur. 11. Vis de montage d’un trépied photo. Sonomètre CA832...
-
Page 42: Caracteristiques
Référence de taux d’humidité Référence de gamme de mesure 80-130dB Référence de direction d’incidence Frontal Caracteristiques Generales Conformité aux normes : IEC 651 * ANSI S1.4 JIS C 1502 Type du microphone : microphone à condensateur. Calibration du capteur : calibré en usine avec une source à 0.2%. Etendue de mesure et dynamique : En 3 gammes (de dynamique 55dB) de 0 à 130dB : Gamme basse : 37-80dB Gamme moyenne : 50-100dB Gamme haute : 80-130dB Périodicité de mesure : 2.5 fois par seconde, nominal. Mesure avant traitement temporel et fréquentiel : valeur efficace non pondérée en fréquence. Résolution : 0.1dB Précision : ± 2.0dB Dynamique en fréquence : de 31.5Hz à 8000Hz Pondération en fréquence : courbes A et C selon l’IEC 651 Sonomètre CA832... - Page 43 Pondération temporelle : S (lent) et F (rapide) selon l’IEC 651 Sortie auxiliaire : Alternatif : 1.0Vrms, impédance 600Ω. Continu : 10mV/dB, impédance 50Ω. Dérive en température : < 0.5dB (-10°C à 50°C). Dérive due à l’humidité : < 0.5dB pour 30% < R.H. < 90% (à 40°C et 1000Hz). Environnement climatique : Utilisation : 0 à 50°C (32 à 122°F) à < 80% de taux d’humidité, sans condensation. Stockage : -20 à +60°C (-4 à + 140°F) et de 0 à 80RH, sans pile. Alimentation : pile 9V (type 6LR61 ou 6F22). Dimensions / Poids : 237 x 60.5 x 38 mm / 230g avec pile. Compatibilité électromagnétique : Emission suivant EN 50081 - 1 Ed. 1992. Immunité suivant EN 50082 - 1 Ed. 1992. Etanchéité : IP44 suivant CEI 60259 (Ed.89), l’appareil doit être muni de sa gaîne de protection. * Pour les fréquences inférieures à 100Hz, l’écart entre les deux gammes de mesure peut être supérieur à 0.7dB. Sonomètre CA832...
-
Page 44: Utilisation
• Ne pas retirer la couverture en mousse du sonomètre. De même il n’est pas conseillé de nettoyer le microphone. Remarques sur les conditions de mesure 1. Bruit de fond Si la différence de niveau entre l’absence et la présence du son à mesurer est de 10dB ou plus, l’influence du bruit de fond sur la mesure peut être considérée comme négligeable. Si la différence est inférieure à ce niveau, une correction de compensation (voir tableau çi après) doit être appliquée à la mesure effectuée pour pren- dre en compte le bruit de fond : 2. Réflexions parasites Différence de niveau (dB) Valeur de compen- -2.2 -1.7 -1.3 -0.8 -0.7 sation (dB) Le microphone doit être placé loin de toute surface réfléchissant le son telles que les murs ou le sol, afin de minimiser les erreurs dues à d’éven- tuelles réflexions parasites. Sonomètre CA832... -
Page 45: Procédure
Dans ce cas, appuyer sur le bouton RANGE jusqu’à se trouver sur la gamme de mesure appropriée. 3.3.2 Choix de la pondération fréquentielle L’oreille n’ayant pas la même sensibilité auditive pour toutes les fréquen- ces, on utilise des filtres qui pondèrent ou corrigent les niveaux mesurés en fonction de la fréquence. Deux courbes de correction A et C sont disponibles sur le CA832. Le pas- sage de l’une à l’autre se fait par un appui long ( > 2 secondes) sur le bouton poussoir La plus commune est la courbe de pondération A correspondant à “l’oreille moyenne internationnale”. Elle est utilisée généralement pour la mesure des niveaux de nuisance dans les locaux industriels. La courbe C est plus adaptée pour vérifier la présence d’un bruit à basse Sonomètre CA832... -
Page 46: Choix Du Temps De Réponse
S (filtre à temps de réponse long) pour mesurer un niveau sonore moyen. Le passage de l’une à l’autre se fait sur le commutateur central à 3 posi- tions. 3.3.4 Conditions pratiques de mesure Tenez l’appareil dans la main et diriger le microphone vers la source de bruit à mesurer (voir précautions d’emploi), le niveau sonore s’affichera. Presser sur le bouton poussoir MAX pour visualiser le niveau sonore maximal pendant la période de mesure. Arrêtez l’appareil (position OFF) après utilisation Sonomètre CA832... -
Page 47: Utilisation De La Sortie Auxiliaire Et De La Vis De Montage D'un Pied Photo
Utilisation de la sortie auxiliaire et de la vis de montage d’un pied photo. 3.4.1 Utilisation de la sortie analogique. Le sonomètre CA832 dispose d’une sortie physique apte à fournir un signal alternatif ou un signal continu proportionnels au niveau sonore en dB, utilisable par un équipement externe d’enregistrement longue durée par exemple. Sortie alternative : fournit environ 1Vrms au maximum de l’échelle utili- sée. -
Page 48: Maintenance
CHAPITRE 4 MAINTENANCE Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spécifiées. Le fabriquant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son ser- vice après-vente ou des réparateurs agréés. Entretien 4.1.1 Remplacement de la pile Placer le commutateur sur OFF Dégager le couvercle situé au dos de l’appareil. Remplacer la pile usée par une pile 9V (type 6LR61 ou 6LF22). 4.2.1 Nettoyage du boîtier Nettoyer le boîtier avec un chiffon légèrement imbibé d’eau savonneuse. Rincer avec un chiffon humide. Ne pas utiliser de solvant. Sonomètre CA832... -
Page 49: Réparation Et Calibration
Vous pouvez aussi contacter votre distributeur. Le coût pour réparation, standard calibration ou calibration N.I.S.T sont dis- ponible. Note: Tout nos clients doivent obtenir Un CSA# avant de retourner le produit. Assistance technique et vente i vous avez besoins d′une assistance technique ou avez besoins d′assistance dans l′opération d′un instrument téléphonez, écrivez, faxez ou envoyez un Email a notre équipe de support technique ci dessous: ® Chauvin Arnoux , Inc. ® d.b.a. AEMC Instruments 200 Foxborough Boulevard Foxborough, MA 02035, USA Phone: (800) 343-1391 (508) 698-2115 Fax: (508) 698-2118 techsupport@aemc.com www.aemc.com NOTE: N′expédier aucun instrument a l′adresse ci dessus. Sonomètre CA832... -
Page 50: Limite De Garantie
Limite de garantie Le modèle CA832 est garantie a son propriétaire pour une période de un an a partir de la date originale d′achat. Cette garantie est offerte par Chauvin Arnoux Inc et non pas par le distributeur chez qui il a été acheté. Cette garantie est annulee si l′appareil a été altéré, abusé ou si le défaut est relevant a une réparation non effectuée par Chauvin Arnoux Inc. Pour plus de détail concernant la garantie veillez lire les informations attachées avec la carte de registration de garantie fournie avec chaque modèle CA832 ou lisez ces conditions sur le site Internet www.aemc.com. Veuillez s′il vous plait conserver les informations de garantie. Ce que Chauvin Arnoux Inc, s′engage a faire : Si une mal fonction se produit pendant la période de garantie, vous devez... - Page 52 09/13 99-MAN 100277 v4 Chauvin Arnoux , Inc. d.b.a. AEMC Instruments ® ® 15 Faraday Drive • Dover, NH 03820 USA • Phone: (603) 749-6434 • Fax: (603) 742-2346 www.aemc.com...
