4 Montage
4.3

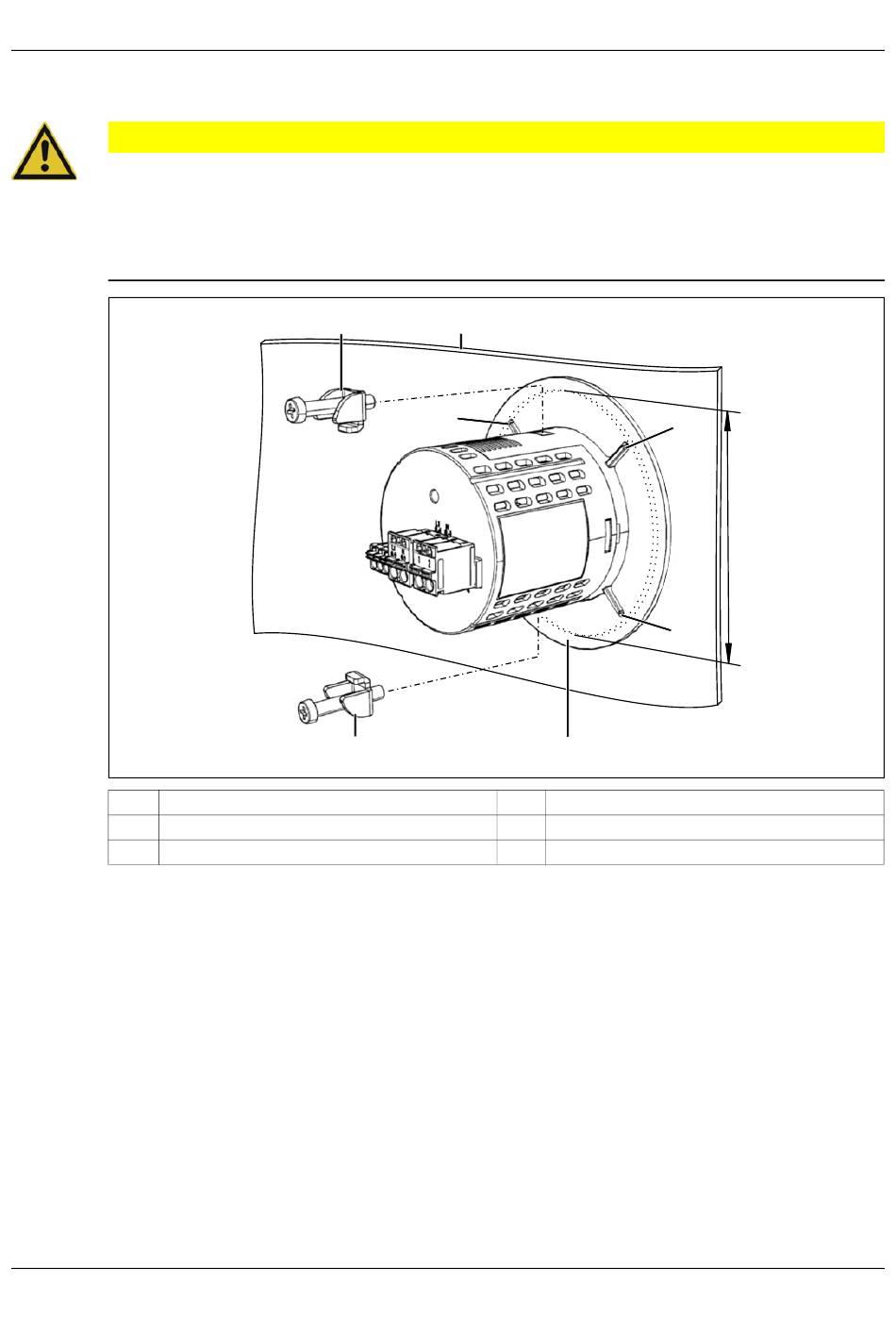

Montage dans tableau de commande
ATTENTION!
Façade et boîtier ont différents indices de protection !
L'indice de protection IP65 (en façade) est seulement garantie avec un joint ayant une adhérence uni-
forme.
Utiliser les cadres de fixation et/ou les deux éléments de fixation comme décrit dans la figure et veil-
ler à ce que la fixation soit uniforme !
1
Fixations pour tableau de commande
3
Découpe du tableau
5
Plaque d'adaptation
1. Réaliser une découpe de tableau (voir dimensions de montage).
2. Placer l'appareil par l'avant dans la découpe du tableau, veiller à ce que le joint soit correctement
placé.
3. Uniquement pour appareil de 80 mm de diamètre : faites d'abord glisser la plaque d'adaptation sur
l'appareil par l'arrière à l'arrière du panneau de commande.
4. Insérer la fixation supérieure du tableau dans le corps de l'appareil et visser la vis à la main jusqu'à
la plaque d'adaptation.
5. Insérer la fixation inférieure du tableau dans le corps de l'appareil et visser la vis à la main jusqu'à la
plaque d'adaptation.
6. Serrer les deux vis à l'aide d'un tournevis cruciforme.
Le montage mécanique est terminé.
24
(1)
(2)
(4)
(1)
(5)
2
Tableau de commande
4
Taquet d'appui
(4)
(3)
(4)
