17 Maintenance d'une vanne
Pour retirer le compartiment à vannes supérieur
Pour retirer le compartiment à vannes supérieur
1 Munissez-vous des éléments suivants :
2 Vérifiez que tous les rotors de vanne sont dans la position gauche extrême (vanne Off).
3 Pour chaque positionneur accouplé à une vanne venant d'être installée :

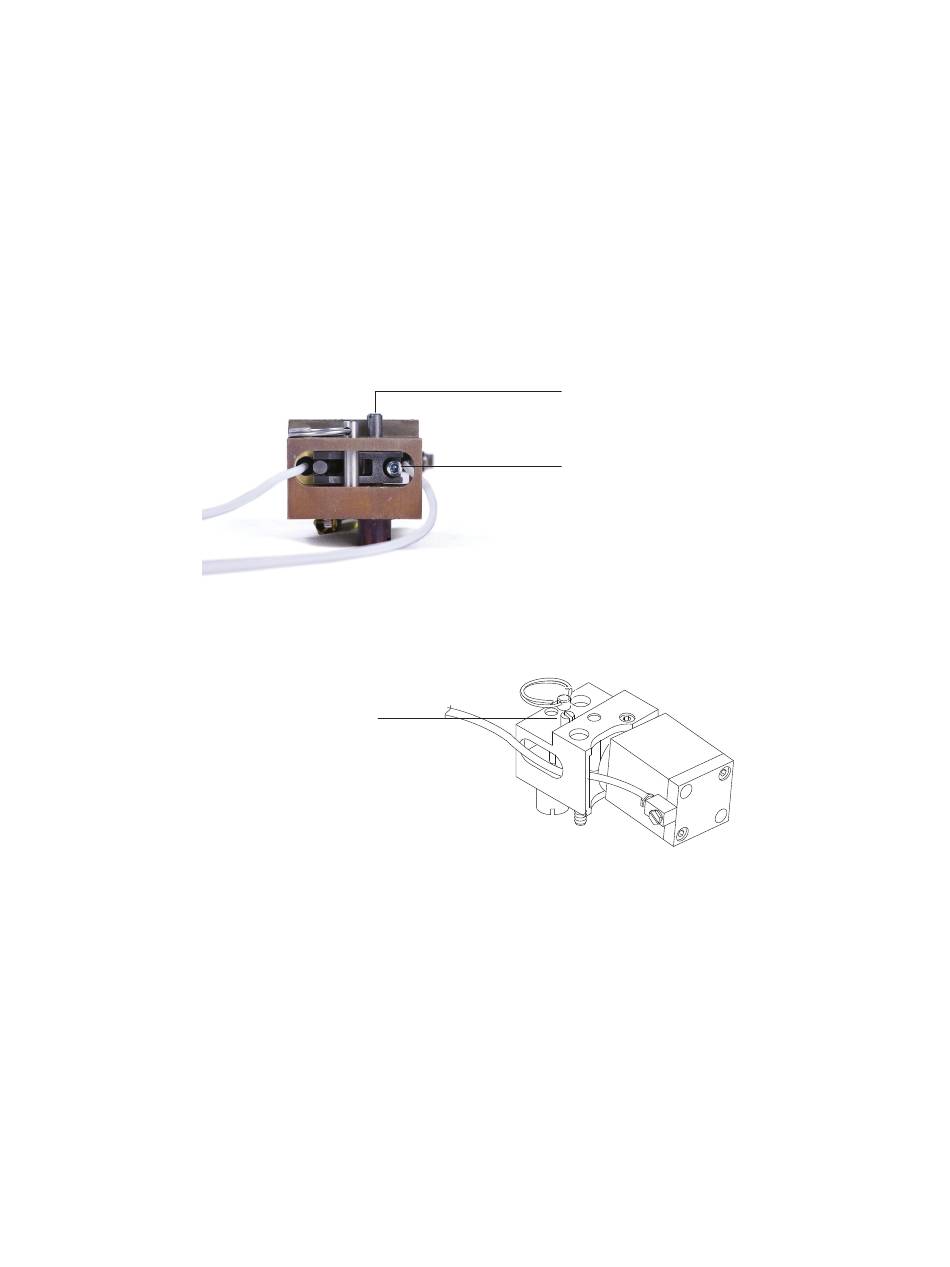

Arbre pour ajustement
du rotor
4 Localisez les deux découpes en demi-lune situées sur la partie inférieure arrière du
5 Poussez chaque ensemble d'accouplement/arbre vers le bas à l'aide d'un tournevis plat,
6 Pour chaque vanne venant d'être installée :
Maintenance du CPG
• Tournevis Torx T-20.
• Clé plate hexagonale, 3 mm
• Tournevis plat
a Desserrez la vis de l'ensemble d'ajustage.
b Localisez l'arbre d'ajustage du rotor, sur la partie supérieure du positionneur. Faites
tourner le rotor de vanne dans le sens contraire des aiguilles d'une montre à l'aide d'un
tournevis, jusqu'à ce qu'il s'arrête.
compartiment à vannes supérieur. Placez le compartiment à vannes supérieur sur
l'ensemble de vannes inférieur, en faisant passer les câbles du chauffage/capteur par les
découpes. Fixez-le à l'aide de deux vis de montage T-20.
jusqu'à ce que la fente d'accouplement s'engage sur le doigt d'indexage du rotor.
Si le couplage et la vanne ne sont pas engagés, vérifiez qu'ils sont dans la position
gauche extrême puis réessayez. Si nécessaire, faites tourner légèrement l'arbre pour
engager l'accouplement.
a En utilisant un tournevis plat, faites tourner l'ajustement de l'arbre du rotor dans le
sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête, puis reculez-le un petit
peu pour régler une extrémité du mouvement du rotor (< 1 mm).
Arbre fendu pour
ajustement du rotor
Vis de réglage
