9 Maintenance de l'injecteur PTV
Pour remplacer le manchon sur un injecteur PTV
Pour remplacer le manchon sur un injecteur PTV
1 Munissez-vous des éléments suivants :
2 Lancez l'assistant de maintenance du CPG : Maintenance > Inlets, sélectionnez l'injecteur,
Attention ! Le four et/ou l'injecteur peuvent être à une température suffisamment élevée pour
AV E RT IS S E M E NT
provoquer de graves brûlures. S'ils sont chauds, portez des gants thermorésistants pour
protéger vos mains.
Portez des gants propres et non pelucheux pour éviter toute contamination des pièces par de
AT T E NT I ON
la poussière ou des doigts gras.

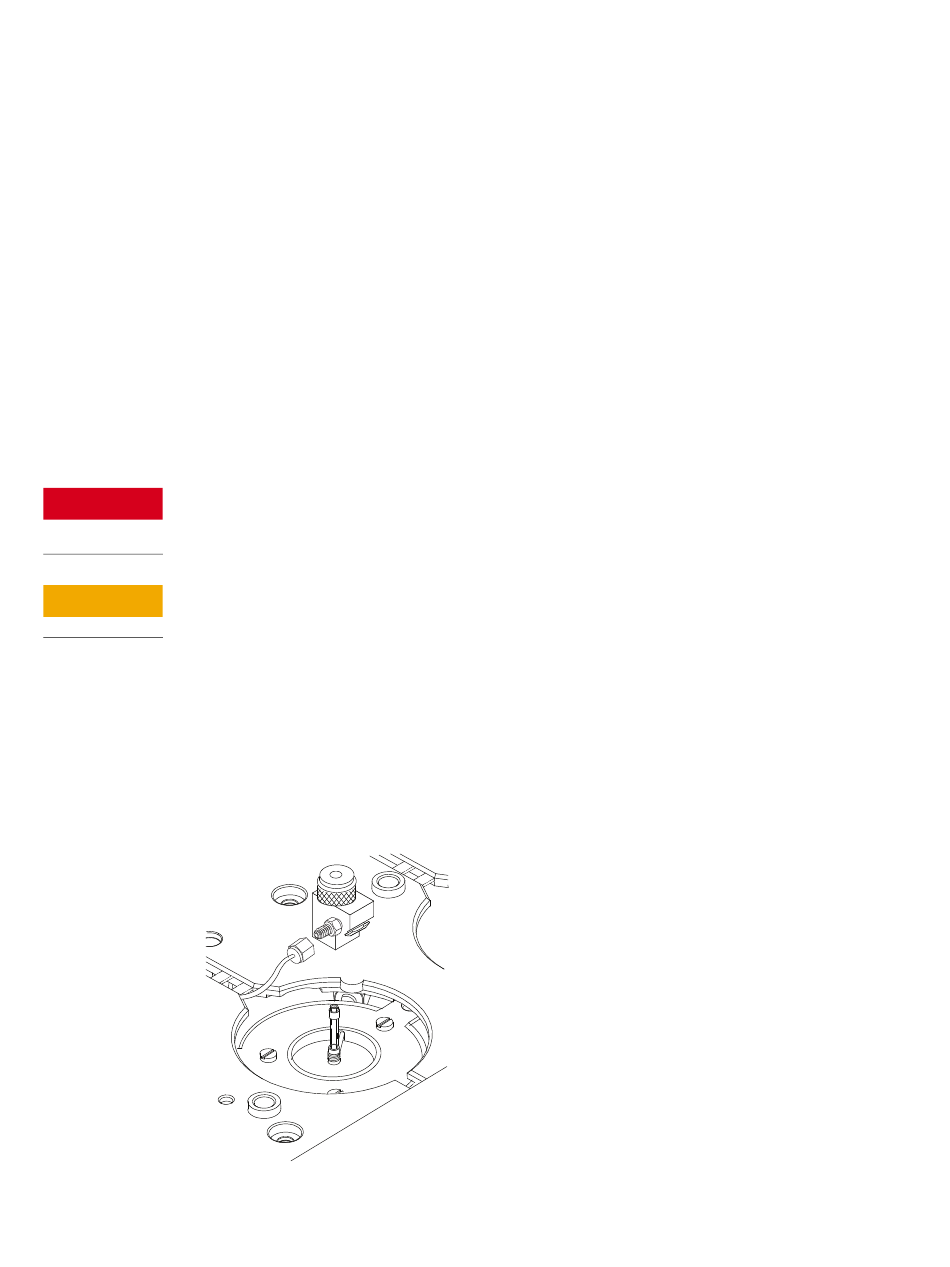

3 Retirez la tête de l'injecteur :
4 Prenez le manchon par la férule Graphpak 3D. Retirez le manchon de l'injecteur.
166
• Instrument de pose pour férules 3D, voir
vaporisation à température programmable"
• Outil d'emboîtement (référence G2617-80540)
• Manchon de rechange
• Férule Graphpak 3D
• Clé plate de 5/16 de pouce
• Gants non pelucheux.
puis sélectionnez Perform Maintenance > Replace Liner and O-Ring > Start Maintenance.
L'assistant passera en revue les étapes nécessaires pour remplacer le manchon (ces
étapes seront répétées ci-dessous).
• Dans le cas d'une tête sans septum, déconnectez la ligne du gaz vecteur et dévissez
puis retirez l'ensemble de la tête sans septum de l'injecteur.
• Dans le cas d'une tête avec septum, desserrez l'ensemble de la tête avec septum de
l'injecteur. Soulevez la tête pour dégager l'injecteur et poussez-la sur le côté. Ne tordez
pas les lignes de 1/16 de pouce de manière excessive.
"Consommables et pièces pour l'injecteur de
à la page 152.
