5.2.4 Installation par la fenêtre d'étalonnage
Dans le cas d' u n displacer de diamètre 50 mm (1,97 in), celui-ci peut être installé par la
fenêtre d' é talonnage.
Les displacers suivants ne peuvent être installés que par la fenêtre d' é talonnage : 50 mm
SUS, 50 mm alloy C, 50 mm PTFE
Les schémas de la procédure suivante montrent le NMS81 à titre d' e xemple.
Procédures
Retirer le couvercle de la fenêtre d' é talonnage [1].
1.
Retirer les boulons M6 et les vis [6] (boulons M10 pour le
2.
boîtier inox).
Retirer le couvercle [5], l' a rrêt du tambour de fil [4] et l' é trier
3.
[3].
Retirer le tambour de fil [1] du boîtier du tambour.
4.
Retirer le ruban [2] qui attache le fil.
5.

Manipuler le fil de mesure avec précaution. Il pourrait se plier.
Tenir le tambour de fil [1] d' u ne main, dérouler le fil de
6.
mesure [3] d' e nviron 500 mm (19,69 in).
Fixer provisoirement le fil [3] avec le ruban [2].
7.
Insérer l' a nneau du fil [4] dans le boîtier du tambour.
8.
Tirer l' a nneau du fil hors de la fenêtre d' é talonnage.
9.

• Veiller à ne pas cogner le tambour de fil contre le boîtier en
raison de la grande force magnétique.
• Manipuler le fil de mesure avec précaution.
18

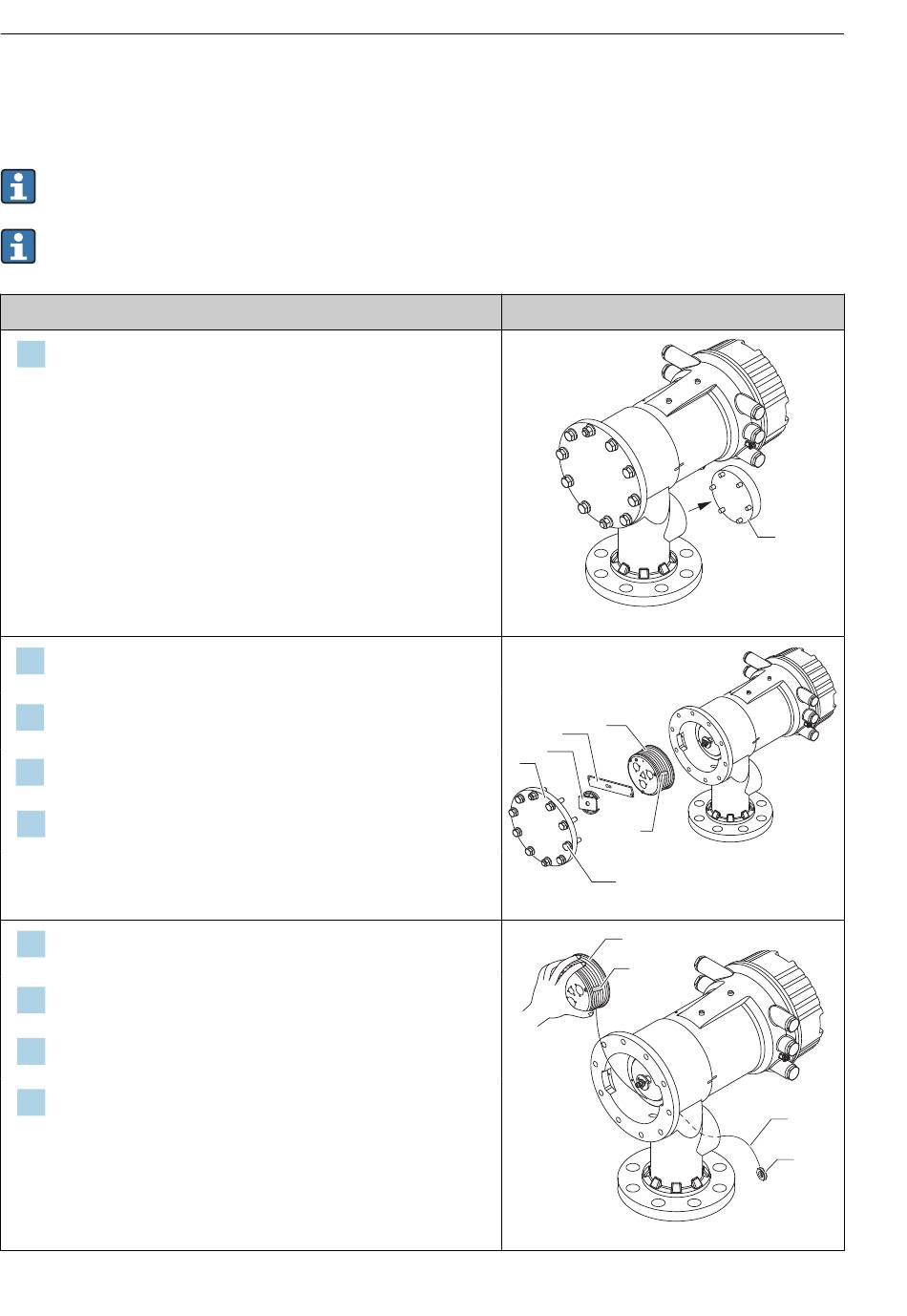

Schémas
