5 | Installation
5.5
26/38

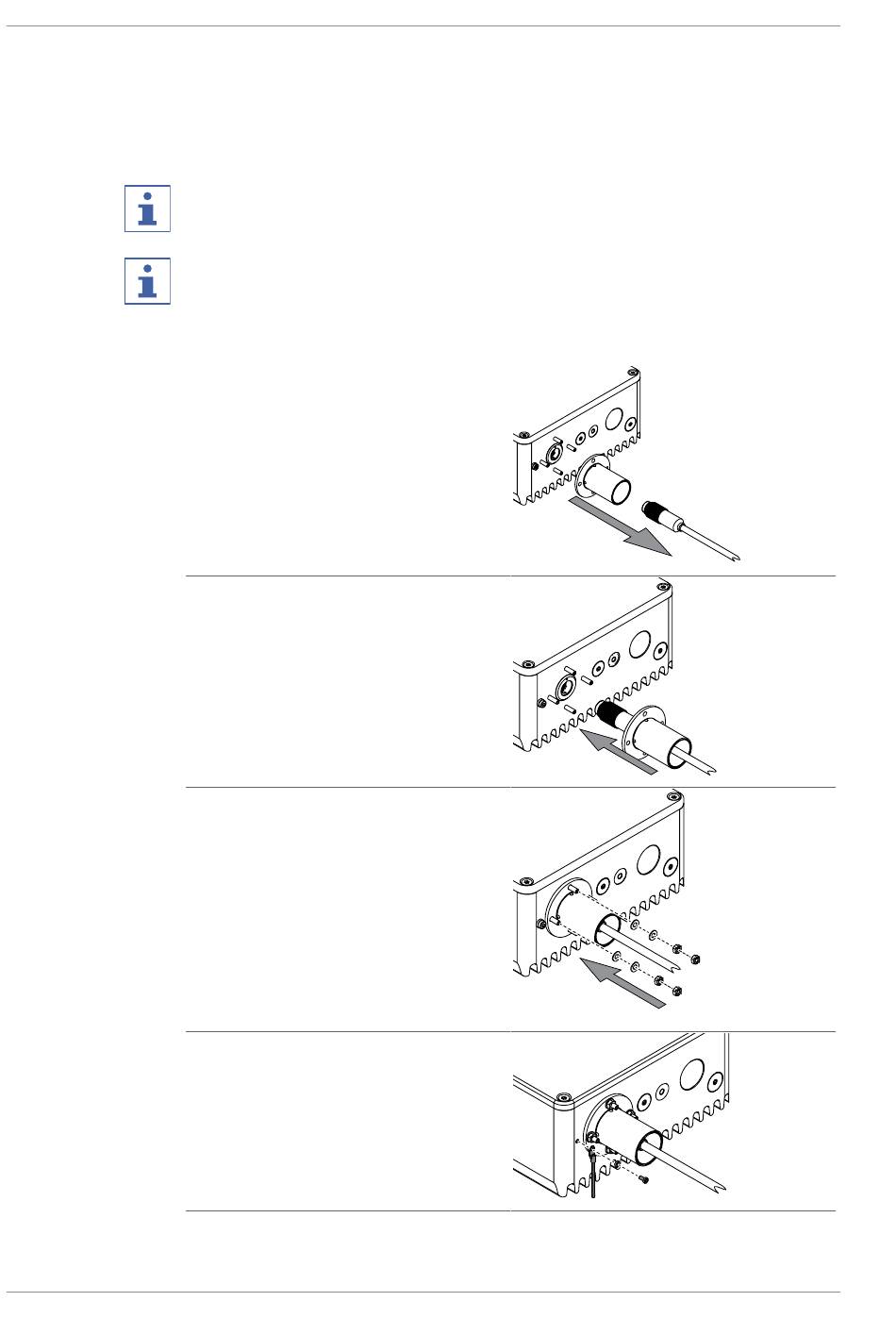

Raccordement du capteur
Outils requis :
— Clé dynamométrique, boulons hexagonaux de 7 mm
— Clé dynamométrique, vis Torx T20
REMARQUE
Prenez soin de couper l'alimentation secteur avant de raccorder le capteur.
REMARQUE
L'utilisation de câbles inadaptés entraîne une perte de performances.
Longueur max. du câble entre le boîtier d'installation et le capteur : 10 m.
Placez la protection par-dessus le câble
u
du capteur.
Branchez le câble au capteur.
u
Fixez le connecteur.
u
Couple de serrage : 2,5 Nm ± 0,5
Fixez la protection de câble sur le
u
capteur.
Couple de serrage : 2 Nm ± 0,5
Branchez le câble de mise à la terre au
u
capteur.
Büchi Labortechnik AG
Manuel d'utilisation X-Sential
