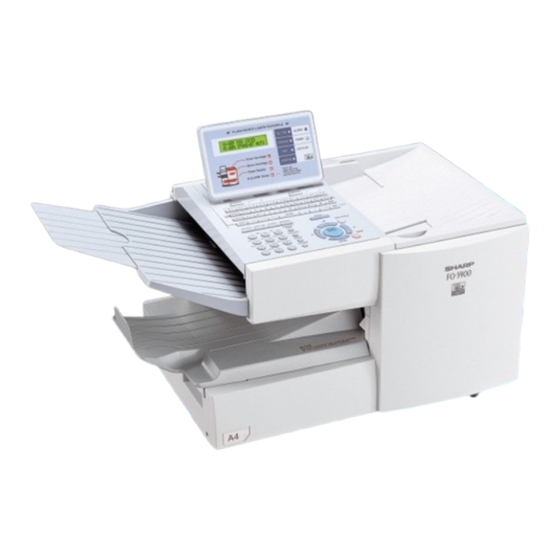

Sharp FO-59A4 Instructions D'installation

Instructions for installing the FO-59A4 paper cassette
(Option for models FO-5900/FO-DC500)
Installationsanleitung für die Papierkassette FO-59A4
(Optionen für die Modelle FO-5900/FO-DC500)
Istruzioni per l'installazione del cassetto per la carta FO-59A4
(Opzione per i modelli FO-5900/FO-DC500)
1
2
3
(TINSE4346XHTB)
Downloaded from: http://www.usersmanualguide.com/
All manuals and user guides at all-guides.com

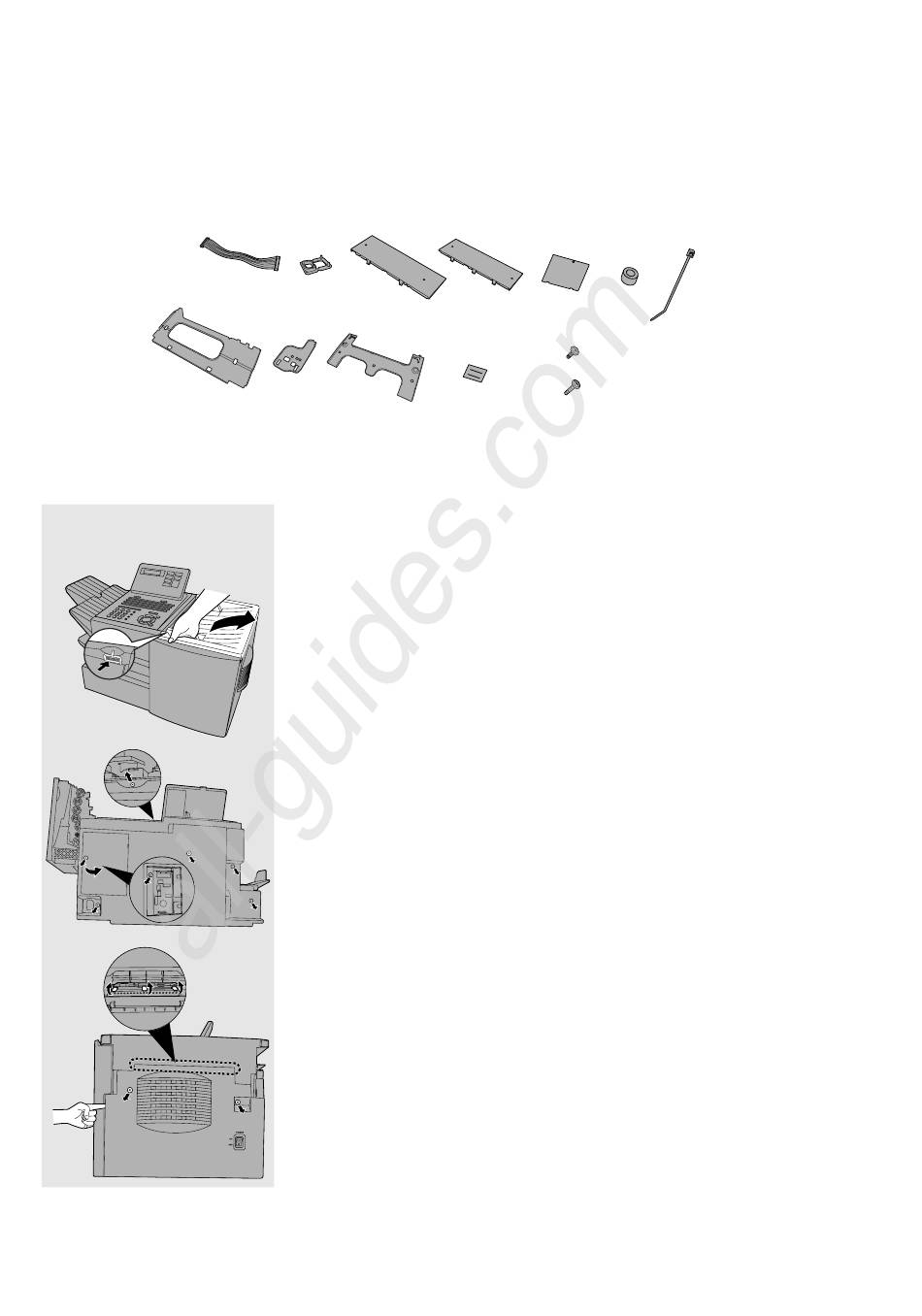

Cable
Cable guide
Kabel
Kabelführung
Cavo Guida del cavo
3 Support plates
3 Stützplatten
3 piastre di sostegno
English
Important!
Be sure to turn off the power
and unplug the power cord
before proceeding.
1
Press the cover release to
open the print compartment
cover.
2
Remove 6 screws from the
rear cover.
Remove the small cover on
the left side of the rear cover,
and then remove the screw
underneath.
Remove the rear cover.
3
Remove 2 screws from the
right cover of the machine.
From inside the print
compartment, push the 3
tabs indicated in the blowup
out. (Note: The blowup
shows the inside of the print
compartment.)
Insert your left index finger in
between the cover and the
machine as shown, and then
close the print compartment
cover. With your index finger
still inserted, grasp both
sides of the cover and pull it
off.
3 Cassette covers
3 Kassettenabdeckungen
3 coperchi del cassetto
A:
P:
Paper size labels
Papierformatetiketten
Etichette dei formati carta
Deutsch
Wichtig!
Schalten Sie das Gerät aus
und trennen Sie es von der
Stromquelle, bevor Sie
fortfahren.
Drücken Sie auf die
Entriegelung der
Druckerfachabdeckung, um
sie zu öffnen.
Entfernen Sie die 6
Schrauben der hinteren
Geräteabdeckung.
Entfernen Sie die kleine
Abdeckung auf der linken
Seite der rückwärtigen
Geräteabdeckung und
lösen Sie anschließend die
sich darunter befindende
Schraube.
Nehmen Sie die
rückwärtige
Geräteabdeckung ab.
Lösen Sie die beiden
Schrauben der rechten
Abdeckung.
Heben Sie die drei
Verschlusslaschen im
Inneren des Druckerfachs
an, wie in der vergrößerten
Abbildung dargestellt.
(Hinweis: Die vergrößerte
Abbildung zeigt das Innere
des Druckerfachs.)
Schieben Sie Ihren
Zeigefinger, wie in der
Abbildung dargestellt,
zwischen die Abdeckung
und das Gerät und
schließen Sie anschließend
die Druckerfachabdeckung.
Belassen Sie Ihren
Zeigefinger an dieser Stelle
und nehmen Sie die
Abdeckung mit beiden
Händen ab.
Ferrite core Band
Ferritkern Kabelbinder
Anello di ferrite Fascetta
Screws A (6 mm): 10; P (10 mm): 9
A-Schrauben (6 mm): 10; P-Schrauben (10 mm): 9
Viti A (6 mm): 10; P (10 mm): 9
Italiano
Importante
Spegnere il dispositivo e
scollegare il cavo di
alimentazione prima di
procedere.
Premere il dispositivo di
sblocco per aprire il
coperchio dello scomparto
di stampa.
Rimuovere le 6 viti dal
coperchio posteriore.
Rimuovere il piccolo
coperchio sul lato destro
del coperchio posteriore,
quindi allentare la vite
sottostante.
Rimuovere il coperchio
posteriore.
Rimuovere le 2 viti dal
coperchio destro del
dispositivo.
Nello scomparto di stampa,
premere le tre linguette
indicate nel dettaglio della
figura. Nota: il dettaglio
mostra l'interno dello
scomparto di stampa.
Inserire il dito indice della
mano sinistra tra il
coperchio e il dispositivo,
come mostrato, quindi
chiudere il coperchio dello
scomparto di stampa. Con
il dito indice ancora inserito,
afferrare entrambi i lati del
coperchio e tirarlo verso
l'esterno.
