Comment poser les roues
Si les roues doivent être déposées lors d'une réparation,
veiller à les remonter comme suit.
Roue avant :
1. S'assurer que la valve est vers l'extérieur du tracteur.
Glisser la roue avant sur l'axe (voir Figure 44).
2. Attacher la roue avant avec une rondelleet une
goupille fendue. Recourber les extrémités de la
goupille fendue pour retenir la roue avant sur l'axe.
3. Si le modèle comporte des capuchons de moyeu, les
monter sur les roues. S'assurer que les rondelles
tiennent les capuchons de moyeu en place.
A
B
C

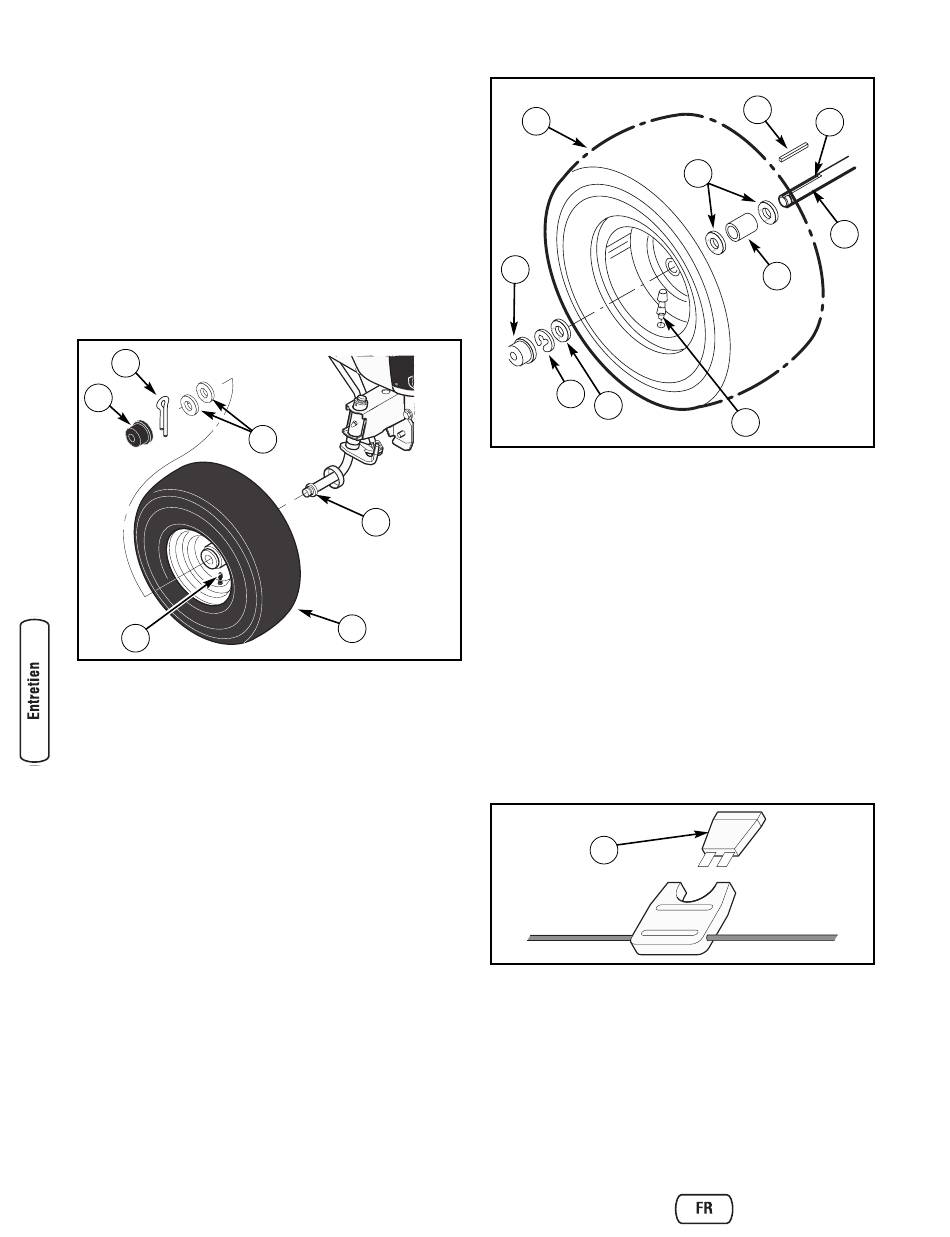

Figure 44 : Montage des roues avant
A - Goupille fendue
B - Capuchon de moyeu
C - Valve
D - Roue avant
E - Axe
F - Rondelles
Roue arrière :
1. Poser les rondelles et l'entretoise sur l'essieu comme
indiqué sur la Figure 45.
2. Monter la clavette carrée dans la rainure de clavette
(voir Figure 45).
3. S'assurer que la valve est vers l'extérieur du tracteur.
Aligner la rainure dans la roue arrière avec la clavette
carrée. Glisser la roue arrière sur l'essieu.
4. Fixer la roue arrière avec une rondelle et un anneau
en e.
5. Si le modèle comporte des capuchons de moyeu, les
monter sur les roues. S'assurer que les rondelles
tiennent les capuchons de moyeu en place.
38
F
E
D
A
B
C
D
Figure 45 : Montage des roues arrière
A - Roue arrière
B - Capuchon de moyeu
C - Anneau en E
D - Rondelle
E - Valve
F - Entretoise
G - Rondelle
H - Clavette carrée
I - Rainure de clavette
J - Essieu
Comment remplacer le fusible
Si le fusible a grillé, le moteur ne démarre pas. Le fusible se
trouve derrière le panneau entre le moteur et le console de
commande. Retirer le fusible et le remplacer par un fusible
pour automobile de valeur équivalente (Figure 46).
A
Figure 46 : Emplacement du fusible
A - Fusible pour automobile
