INSTALLATEUR

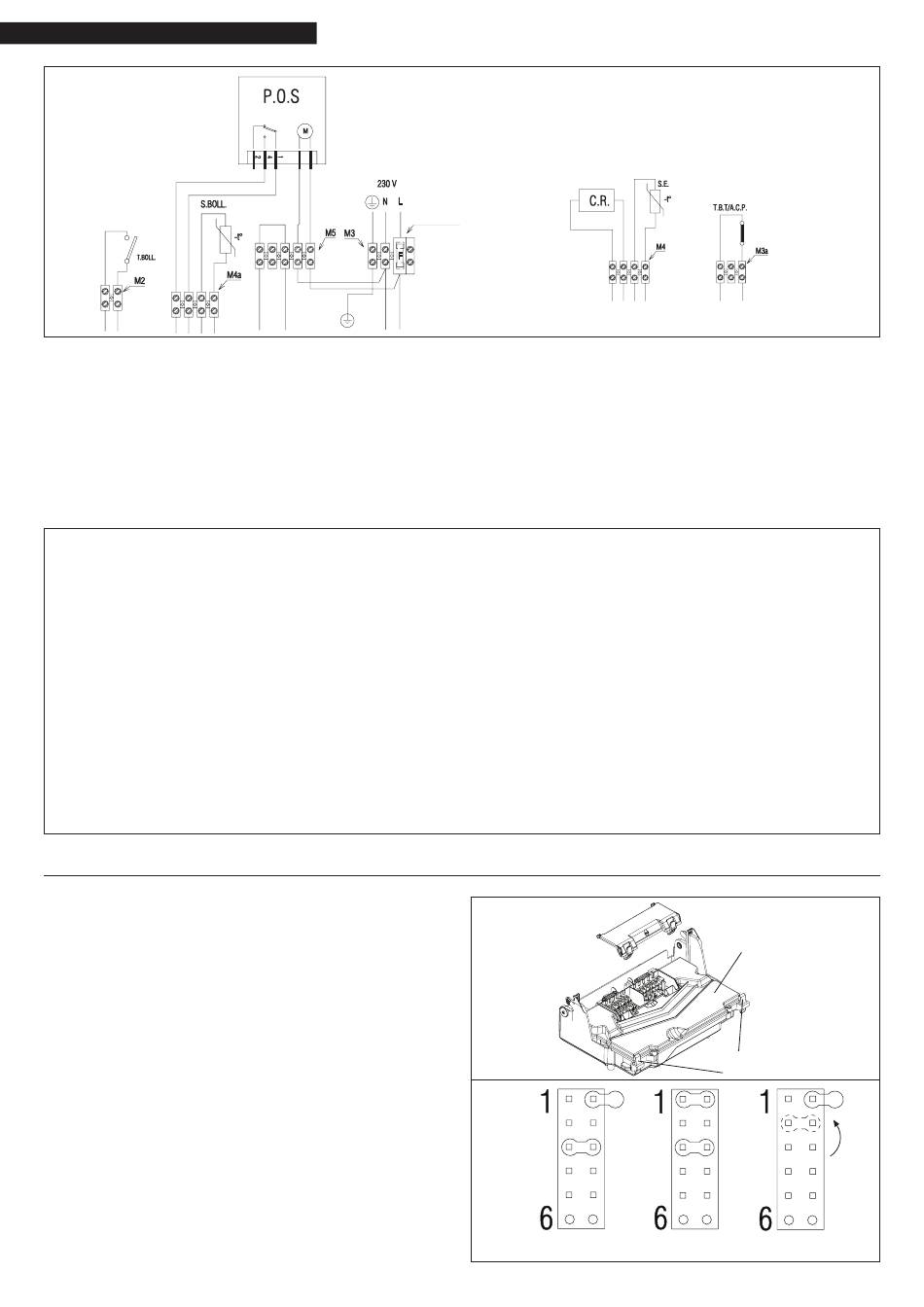

BRANCHEMENTS BASSE TENSION

Raccordez les usagers de basse tension sur les plaques à bornes
des branchements de basse tension M2, M3a, M4 et M4a, de la
façon illustrée par la figure.
T.B.T.= thermostat basse température
A.C.P.= alarme pompe condensats
S.E.= sonde extérieure
C.R.= commande remote
T.BOLL. = thermostat ballon
S.BOLL. = sonde ballon
9
E n cas d'alimentation phase-phase vérifier à l'aide d'un te-
steur lequel des deux fils a un potentiel plus élevé par rapport
à la terre et le relier à L., de même relier le fil qui reste à N.
9
La chaudière peut fonctionner avec alimentation phase-neu-
tre ou phase-phase. Pour les alimentations dépourvues de
référence à la terre l'utilisation d'un transformateur d'isole-
ment avec secondaire ancré à la terre est nécessaire.
9
Il est obligatoire:
- d'employer un interrupteur magnétothermique omnipolai-
re, sectionneur de ligne, conforme aux Normes CEI-EN
60335-1 (ouverture des contacts d'au moins 3,5 mm,
catégorie III)
- utiliser des câbles de section ≥ 1,5mm
le raccordement L (Phase) - N ((Neutre)
- d'adapter le calibre de l'interrupteur à la puissance électri-
que de la chaudière, se reporter aux données techniques
pour vérifier la puissance électrique du modèle installé
2.9 Configuration de la chaudiere
Sur la carte électronique plusieurs ponts (JP4) permettent de
configurer la chaudière; vous pouvez y accéder en décrochant la
couverture A du tableau de bord en agissant sur les crochets B
après avoir placé l'interrupteur général sur "éteint".
JUMPER EN POSITION 1:
présélection de la plage de réglage de la température de chauffage
la plus adaptée selon le type d'installation.
Jumper non engagé - cas A
Installation classique 40-80 °C
Jumper engagé - cas B
Installation au sol 20-45 °C.
Pendant sa fabrication la chaudière a été configurée pour les in-
stallations classiques.
JUMPER EN POSITION 2: (ballon avec sonde)
JUMPER EN POSITION 3: (ballon avec thermostat)
JUMPER EN POSITION 4: (pas utilisé)
JUMPER EN POSITION 5: (pas utilisé)
JUMPER EN POSITION 6: (pas utilisé).
La chaudière prévoit de série le jumper en position 3 (ballon
avec thermostat); en cas on voit adopter un ballon extérieur
avec sonde, il faut déplacer ce jumper de la position 3 à la
position 2 (cas C).
F = fusible 3.15AF
9
L'éventuel P.O.S. (programmateur horaire sanitaire) doit être
placé de la façon indiquée sur le schéma après avoir ôté le
cavalier placé sur le bornier à 4 pôles (M4a).
- de réaliser une bonne connexion de terre
- de maintenir l'accessibilité à la prise de courant après
l'installation
0
Il est interdit l'usage de tuyaux de gaz et d'eau pour la mise à
terre de l'appareil.
9
Le constructeur n'est pas responsable de dommages éven-
tuels causés par le manque de mise à terre ou par la non-
observation de ce qui a été reporté dans les schémas électri-
ques.
9
L'installateur doit garantir une mise à la terre adéquate de
l'appareil; le constructeur décline toute responsabilité en cas
de préjudices causés par une erreur de mise à la terre ou par
et de respecter
2
son absence.
9
En cas de branchement du panneau commande à distance,
se référer aux instructions fournies dans le kit.
14
A
B
cas A
cas B
2
3
cas C
