Montage

9 Montage

9.1 Monter le moteur

9.1.1 Mettre en place le stator

Outils :
- Aide au montage
- Maillet en plastique
1
Illustration semblable
WSG
2
3
C-SC_CSSM
Tous les droits de disposition tels que la copie et la transmission sont la propriété de FEIN.
WSB
Version 1.0
Tous droits réservés à FEIN, en particulier en cas de demande de titres de protection.

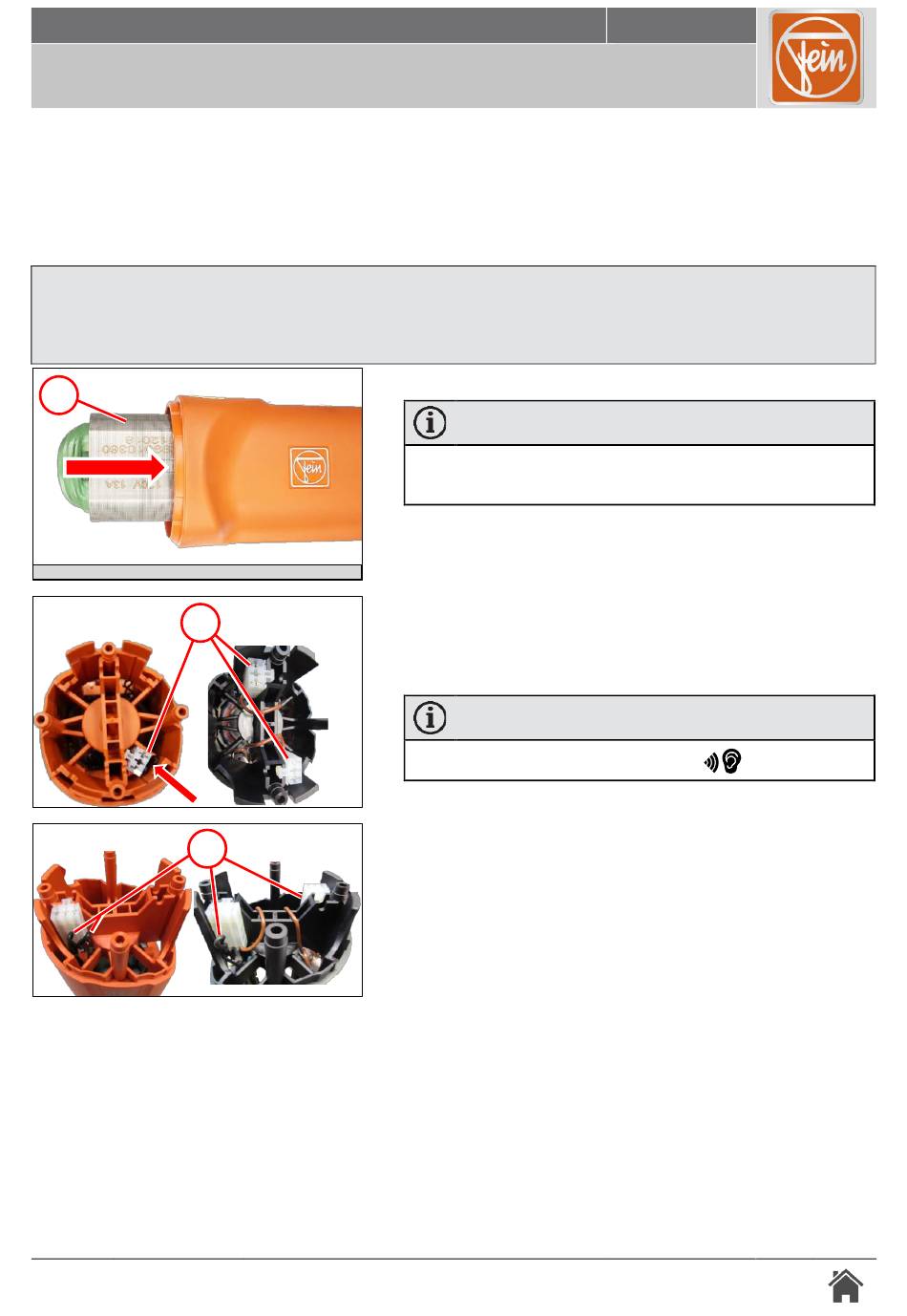

1. Aligner le stator (1).
I
NFORMATION
Veiller au bon positionnement. Marquage sur le stator à 90 °
par rapport à la plaque signalétique
2. WSG 20/25-180/230 : faire passer le connecteur (2) à
travers le carter et le positionner.
3. WSB 20/25-180/230 : faire passer les deux connecteurs
(2) à travers le carter et les positionner.
I
NFORMATION
L'élément de blocage doit s'encliqueter. *Clic*
4. Torsader les câbles (3).
34130529060
