Meulage
Démontage

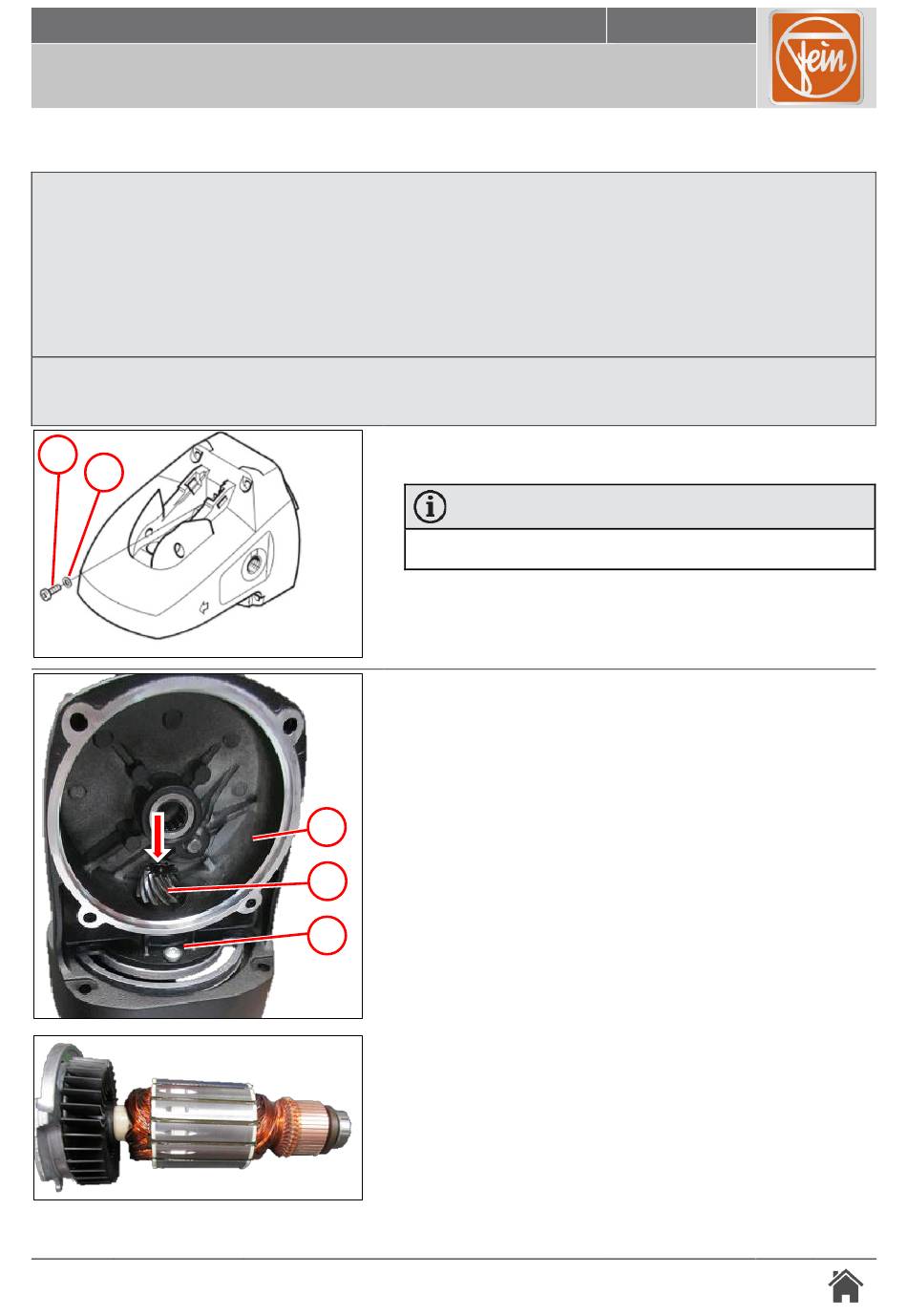

8.4.6 Retirer le rotor
Étapes à accomplir :
-
Retirer les balais
-
Retirer la poignée et le capot de protection
Retirer l'unité de serrage
-
Retirer la plaque d'appui
-
Retirer le carter d'engrenage
-
Outils :
-
Tournevis cruciforme
1
2
C-SC_CSSM
Tous les droits de disposition tels que la copie et la transmission sont la propriété de FEIN.
5
4
3
Version 1.0
Tous droits réservés à FEIN, en particulier en cas de demande de titres de protection.
1.
Dévisser la vis (1).
2.
Retirer la rondelle (2).
I
NFORMATION
Lors de chaque montage, utiliser des rondelles (2) neuves.
3.
Dévisser la vis (3).
4.
Retirer le rotor (4) du carter (5).
